Installation Des Abflussleitung; Interne Installation Der Abflussleitung - INVENTOR V5MLO32-12 Installationshandbuch

Installation des Abflussleitung

Die Abflussleitung dient zum Ablauf von Wasser
aus dem Gerät.
Eine unsachgemäße Installation kann zu Schäden
am Gerät und zu Materialschäden führen.
VORSICHT
Isolieren Sie alle Rohrleitungen, um
Kondensation zu vermeiden, die Schäden
verursachen kann.
• Wenn das Abflussrohr verbogen oder falsch
installiert wird, kann Wasser austreten und
Fehlfunktionen verursachen.
• Im HEIZEN-Modus lässt das Außengerät
Wasser ab. Stellen Sie sicher, dass der
Ablaufschlauch korrekt installiert ist, um ein
Auslaufen zu vermeiden.
• KEINESFALLS das Abflussrohr kräftig ziehen,
da dies die Verbindung unterbrechen kann.
HINWEIS ZUM KAUF DER ROHRE
Die Installation erfordert einen
Polyethylenschlauch (Außendurchmesser = 3,7-
3,9 cm, Innendurchmesser = 3,2 cm), der bei
einem Geschäft oder einem offiziellen Händler
erhältlich ist.

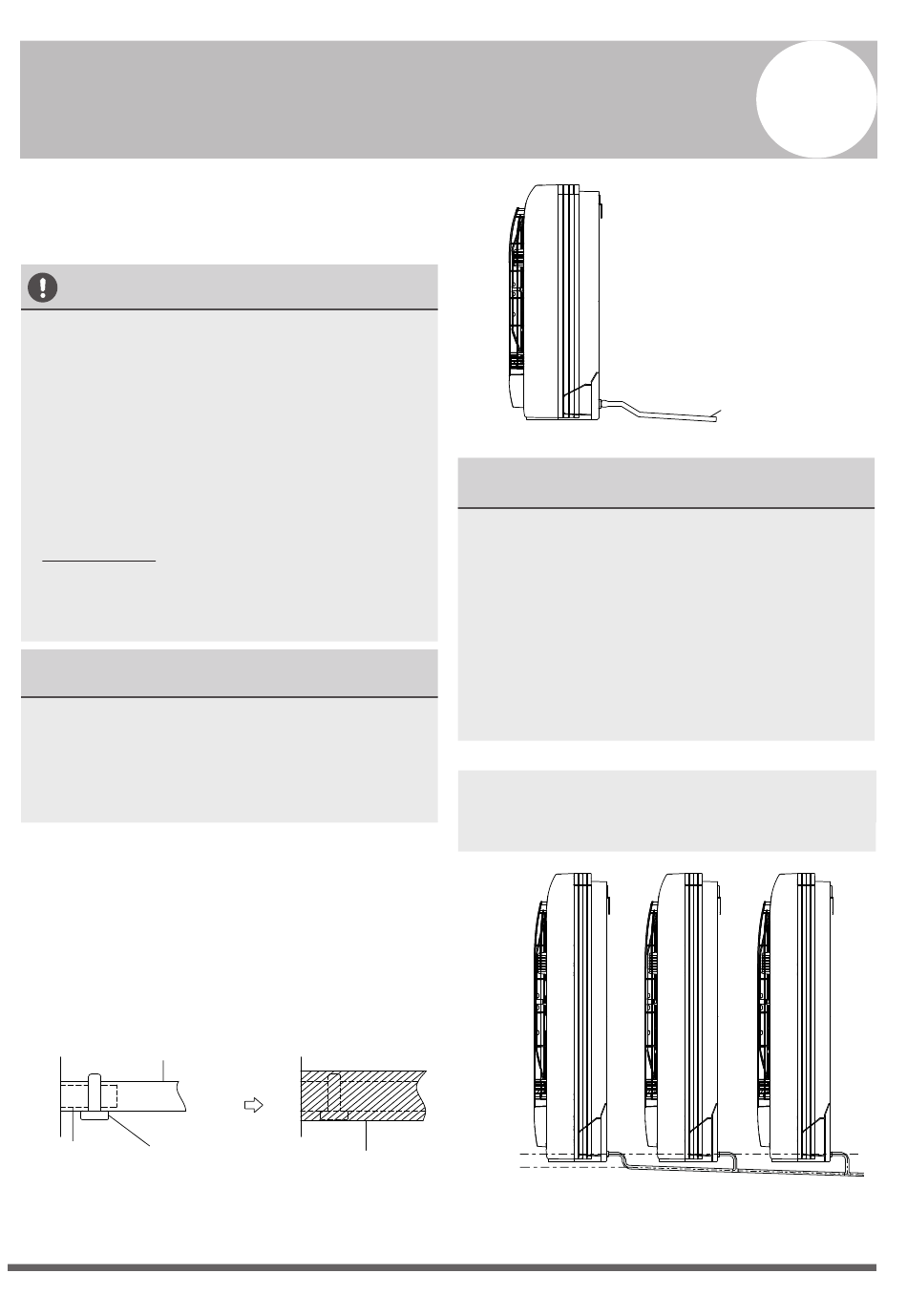

Interne Installation der Abflussleitung

Installieren Sie das Abflussrohr wie in Abb. 6.2
präsentiert.
1. Decken Sie das Abflussrohr mit einer Wärmeisolierung
ab, um Kondensation und Leckagen zu vermeiden.
2. Schließen Sie den Ablaufrohreinlass an das
Auslassrohr des Geräts an. Drehen Sie die Rohrdüse
und befestigen Sie sie mit einem Nagel.
(Siehe Abbildung 6.1)
Ablaufleitung
Verbindung Befestigungs- clip
mit der
Ablaufleitung
Abbildung 6.1
HINWEIS FÜR DIE INSTALLATION DES
ABFLUSSROHRS
• Ziehen Sie, bei Verwendung eines
umfangreichen Abflussrohrs den inneren
Anschluss mit einem zusätzlichen Schutzrohr
fest. Dies verhindert, dass es gelöst wird.
• Die Ablaufleitung muss um mindestens 1/100
nach unten geneigt sein, um zu verhindern,
dass das Wasser wieder in die Klimaanlage
gelangt.
• Eine unsachgemäße Installation kann dazu
führen, dass das Wasser zum Gerät zurückkehrt
und zu Überschwemmungen führt.
HINWEIS: Wenn Sie mehrere Ablaufrohre
anschließen, installieren Sie die Rohre wie in
Abb. 6.3
≥10cm
Isolierung
(4")
Neigung (1/100)
Abbildung 6.2
Abbildung 6.3
6
