Εγκατάσταση συνδέσμου αποστράγγισης
Εάν ο σύνδεσμος αποστράγγισης διαθέτει
ελαστικό παρέμβυσμα (Δείτε Σχ. 5.9-Α), κάντε
τα εξής:
1. Τοποθετήστε το ελαστικό παρέμβυσμα στο
άκρο του συνδέσμου αποστράγγισης που
συνδέεται με την εξωτερική μονάδα.
2. Εισαγάγετε τον αγωγό αποστράγγισης
μέσα στην οπή στο δίσκο συλλογής
συμπυκνωμάτων της μονάδας.
3. Περιστρέψετε τον αγωγό αποστράγγισης
κατά 90° μέχρι να κουμπώσει στη θέση του
όντας στραμμένος προς το εμπρός μέρος
της μονάδας.
4. Συνδέστε μια προέκταση για το αγωγό
αποστράγγισης (δεν συμπεριλαμβάνεται)
για να κατευθύνετε το νερό μακριά από
τη μονάδα όταν λειτουργεί σε κατάσταση
θέρμανση.
Εάν ο αγωγός αποστράγγισης δεν έχει
ελαστικό παρέμβυσμα (Δείτε Σχ. 5.9 - Β ),
κάντε τα παρακάτω:
1. Εισαγάγετε τον αγωγό αποστράγγισης
μέσα στην οπή στο δίσκο συλλογής
συμπυκνωμάτων της μονάδας.
Ο σύνδεσμος αποχέτευσης θα κουμπώσει
στη θέση του.
2. Συνδέστε μια προέκταση για το αγωγό
αποστράγγισης (δεν συμπεριλαμβάνεται)
για να κατευθύνετε το νερό μακριά από τη
μονάδα όταν λειτουργεί στη θέρμανση.
ΣΗΜΕΙΩΣΗ: Φροντίστε το νερό να
αποστραγγίζει προς ασφαλές σημείο όπου
να μην προκαλείται ζημιά από το νερό ή να
υπάρχει κίνδυνος ολίσθησης.

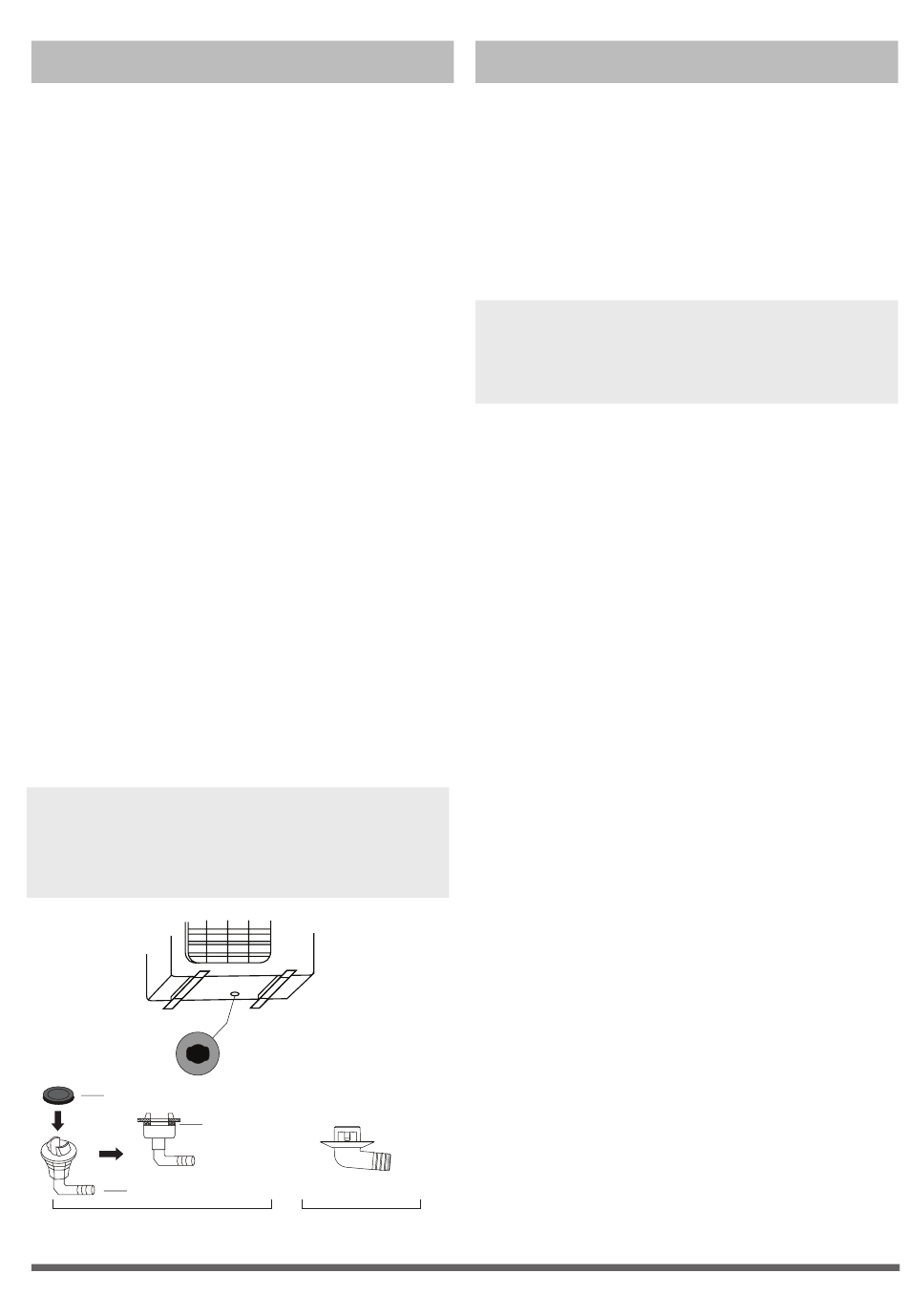

Σχ. 5.9
Δακτύλιος στεγανοποίησης
Αγωγός αποστράγγισης
(A)(
ƒΣελίδα 14
„
Οπή στο κάτω μέρος της
εξωτερικής μονάδας
Μόνωση
B)
Σημειώσεις για τη διάτρηση οπών
σε τοίχο
Απαιτείται η διάτρηση οπής στον τοίχο για τη
σωλήνωση του ψυκτικού και το καλώδιο
σήματος με το οποίο συνδέεται η εσωτερική
με την εξωτερική μονάδα.
1. Εντοπίστε τη θέση της οπής με βάση τη
θέση της εξωτερικής μονάδας.
2. Χρησιμοποιώντας ποτηροτρύπανο
65-mm(2.5''), ανοίξτε μια οπή στον τοίχο.
ΣΗΜΕΙΩΣΗ: Κατά τη διάτρηση του τοίχου,
φροντίστε να μην τρυπήσετε καλώ-
δια, σωλήνες ύδρευσης και άλλες ευαίσθητες
εγκαταστάσεις.
3. Τοποθετήστε το προστατευτικό χιτώνιο
στην οπή. Έτσι προστατεύονται τα άκρα
του ανοίγματος της οπής και διευκολύνεται
η σφράγιση με το τέλος της διαδικασίας
της εγκατάστασης.
