Yamaha RIVAGE PM7 Benutzerhandbuch Seite 100

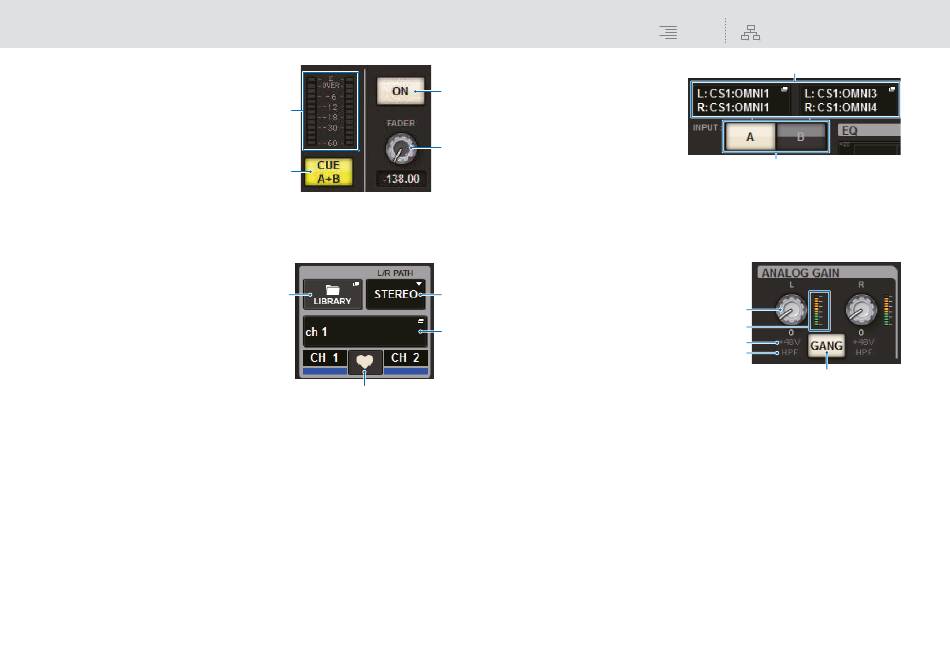

Bildschirmübersicht  Der SELECTED-CHANNEL-VIEW-Bildschirm
■ Kanalzugfeld
1 Pegelanzeige LEVEL
Gibt den POST-ON-Pegel eines Kanals an.
2
Schaltfläche CUE ON
Schaltet Cue Out ein oder aus. Die Schaltfläche
zeigt auch den oder die ausgewählten CUE-
Bus(se) an.
3 ON-Schaltfläche
Schaltet den Kanal ein und aus.
4
FADER-Regler
Stellt den Pegel des Kanalfaders ein.
■ CH-MODE-Feld
1 L/R-PATH-Einblendmenü
Erscheint, wenn die Eingangskanäle paarig
geschaltet sind. Sie können MONO, STEREO,
L/L oder R/R als Audiokonfiguration für die
Eingangskanäle auswählen.
2 NAME-Einblendschaltflächen
Drücken Sie auf diese Schaltfläche, um das
NAME/ICON-EDIT-Einblendfenster
(Seite 159) zu öffnen.
3
Pairing-Einblendschaltfläche
Drücken Sie diese Schaltfläche, um das
CHANNEL-PAIRING-Einblendfenster
4
LIBRARY-Einblendschaltfläche
Drücken Sie diese Schaltfläche, um das Library-Einblendfenster aufzurufen, in dem Sie
Parameter der Ein-/Ausgangskanäle speichern oder abrufen können (einschließlich HA).
1
2
4
3
(Seite 97) aufzurufen.
■ PATCH-Feld
1 INPUT-A-/B-Schaltflächen
3
Schaltet um zwischen INPUT A und
INPUT B.
2 PATCH-Einblendschaltfläche
Drücken Sie diese Schaltfläche,
4
um das Patching-Einblendfenster
aufzurufen. Die Schaltfläche zeigt
die Patch-Einstellung an.
Wenn der ausgewählte Kanal ein STEREO-Kanal ist oder ein MIX-/MATRIX-Kanal, der als
Paar zugewiesen wurde, wird ein OUTPUT BALANCE-Regler angezeigt, mit dem Sie die
Balance am Ausgang einstellen können.
■ ANALOG-GAIN-Feld
1 ANALOG-GAIN-Regler
Stellt die analoge Verstärkung des
Eingangsverstärkers ein. Bei eingeschalteter
1
Gain-Compensation-Funktion erscheint eine
blaue Anzeige mit dem Wert der analogen
Verstärkung, der eingestellt war, als die Funktion
2
eingeschaltet wurde.
2 HA-Anzeige
Zeigt den Pegel unmittelbar nach dem analogen
Eingangsverstärker an.
3 +48V-Anzeige
Zeigt den Einschaltzustand der Phantomspeisung (+48V) des Eingangsverstärkers an.
4 HPF-Anzeige
Zeigt den Ein-/Ausschaltzustand des HPF direkt nach dem externen HA.
5 GANG-Schaltfläche
Erscheint, wenn Kanäle paarig geschaltet sind.
Wenn diese Schaltfläche eingeschaltet ist, bleiben die Unterschiede im analogen HA Gain
erhalten, und die [GANG]-Schaltfläche der digitalen Verstärkung wird ebenfalls eingeschaltet.
100
INHALT FUNKTIONSSCHEMA
2
1
1
2
3
4
5
RIVAGE PM – Bedienungsanleitung
