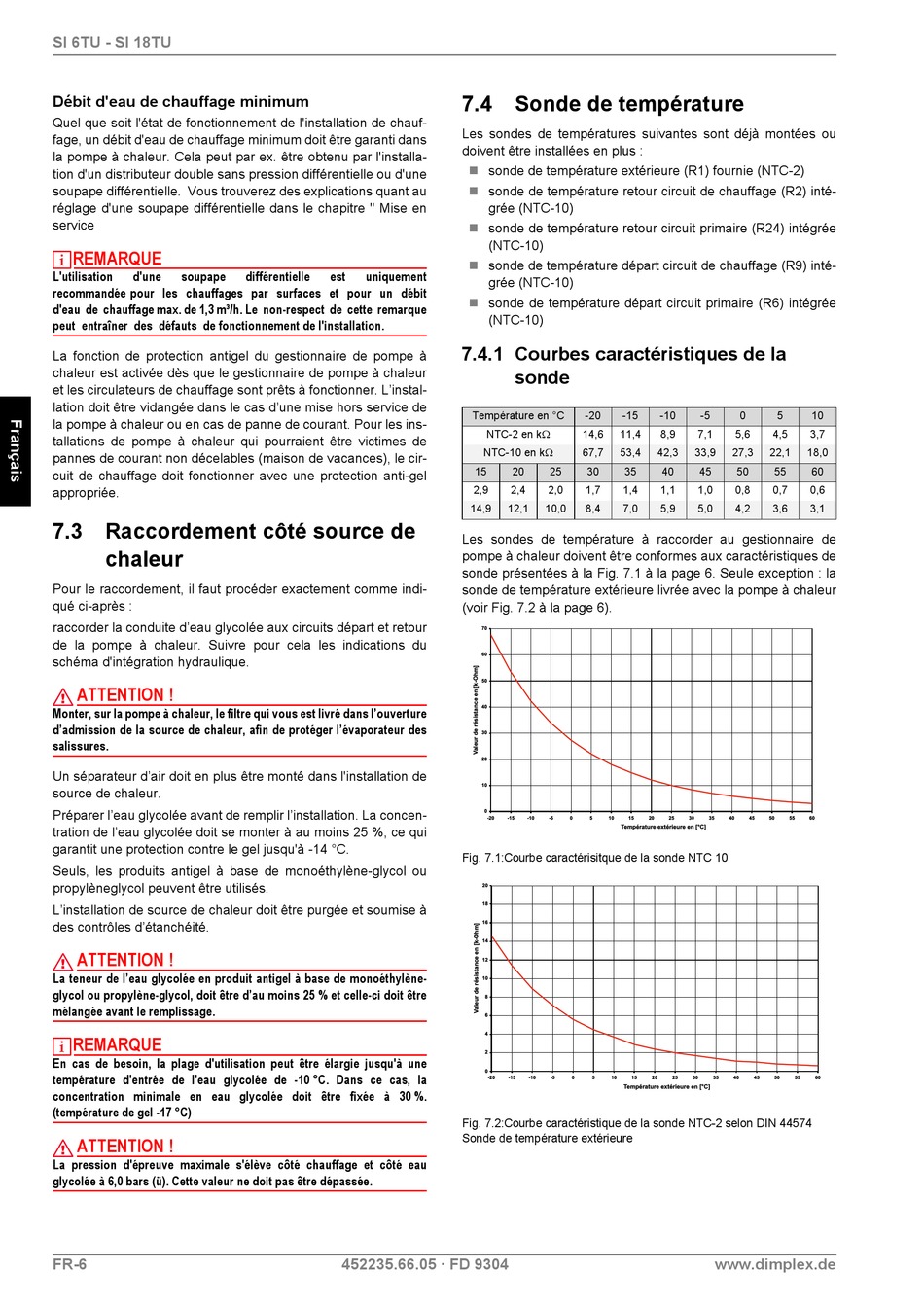

SI 6TU - SI 18TU
Débit d'eau de chauffage minimum
Quel que soit l'état de fonctionnement de l'installation de chauf-
fage, un débit d'eau de chauffage minimum doit être garanti dans
la pompe à chaleur. Cela peut par ex. être obtenu par l'installa-
tion d'un distributeur double sans pression différentielle ou d'une
soupape différentielle. Vous trouverez des explications quant au
réglage d'une soupape différentielle dans le chapitre " Mise en
service
REMARQUE
L'utilisation
d'une
soupape
recommandée pour les chauffages par surfaces et pour un débit
d'eau de chauffage max. de 1,3 m³/h. Le non-respect de cette remarque
peut entraîner des défauts de fonctionnement de l'installation.
La fonction de protection antigel du gestionnaire de pompe à
chaleur est activée dès que le gestionnaire de pompe à chaleur
et les circulateurs de chauffage sont prêts à fonctionner. L'instal-
lation doit être vidangée dans le cas d'une mise hors service de
la pompe à chaleur ou en cas de panne de courant. Pour les ins-
tallations de pompe à chaleur qui pourraient être victimes de
pannes de courant non décelables (maison de vacances), le cir-
cuit de chauffage doit fonctionner avec une protection anti-gel
appropriée.
7.3 Raccordement côté source de
chaleur
Pour le raccordement, il faut procéder exactement comme indi-
qué ci-après :
raccorder la conduite d'eau glycolée aux circuits départ et retour
de la pompe à chaleur. Suivre pour cela les indications du
schéma d'intégration hydraulique.
ATTENTION !
Monter, sur la pompe à chaleur, le filtre qui vous est livré dans l'ouverture
d'admission de la source de chaleur, afin de protéger l'évaporateur des
salissures.
Un séparateur d'air doit en plus être monté dans l'installation de
source de chaleur.
Préparer l'eau glycolée avant de remplir l'installation. La concen-
tration de l'eau glycolée doit se monter à au moins 25 %, ce qui
garantit une protection contre le gel jusqu'à -14 °C.
Seuls, les produits antigel à base de monoéthylène-glycol ou
propylèneglycol peuvent être utilisés.
L'installation de source de chaleur doit être purgée et soumise à
des contrôles d'étanchéité.
ATTENTION !
La teneur de l'eau glycolée en produit antigel à base de monoéthylène-
glycol ou propylène-glycol, doit être d'au moins 25 % et celle-ci doit être
mélangée avant le remplissage.
REMARQUE
En cas de besoin, la plage d'utilisation peut être élargie jusqu'à une
température d'entrée de l'eau glycolée de -10 °C. Dans ce cas, la
concentration minimale en eau glycolée doit être fixée à 30 %.
(température de gel -17 °C)
ATTENTION !
La pression d'épreuve maximale s'élève côté chauffage et côté eau
glycolée à 6,0 bars (ü). Cette valeur ne doit pas être dépassée.
FR-6
différentielle
est
uniquement
452235.66.05 · FD 9304
7.4 Sonde de température
Les sondes de températures suivantes sont déjà montées ou
doivent être installées en plus :
sonde de température extérieure (R1) fournie (NTC-2)
sonde de température retour circuit de chauffage (R2) inté-
grée (NTC-10)
sonde de température retour circuit primaire (R24) intégrée
(NTC-10)
sonde de température départ circuit de chauffage (R9) inté-
grée (NTC-10)
sonde de température départ circuit primaire (R6) intégrée
(NTC-10)
7.4.1 Courbes caractéristiques de la
sonde
Température en °C
-20
-15
NTC-2 en k
14,6
11,4
NTC-10 en k
67,7
53,4
15
20
25
30
35
2,9
2,4
2,0
1,7
1,4
14,9
12,1
10,0
8,4
7,0
Les sondes de température à raccorder au gestionnaire de
pompe à chaleur doivent être conformes aux caractéristiques de
sonde présentées à la Fig. 7.1 à la page 6. Seule exception : la
sonde de température extérieure livrée avec la pompe à chaleur
(voir Fig. 7.2 à la page 6).
Fig. 7.1:Courbe caractérisitque de la sonde NTC 10
Fig. 7.2:Courbe caractéristique de la sonde NTC-2 selon DIN 44574
Sonde de température extérieure
-10
-5
0
5
10
8,9
7,1
5,6
4,5
3,7
42,3
33,9
27,3
22,1
18,0
40
45
50
55
60
1,1
1,0
0,8
0,7
0,6
5,9
5,0
4,2
3,6
3,1
