7.4.7.6 Datenkabel der Multicluster Box anschließen
Bei einem Multicluster-System kommuniziert die Multicluster Box über ein schwarzes Datenkabel mit dem Master des
Main Clusters (siehe Dokumentation der Multicluster Box). Das schwarze Datenkabel ist Bestandteil des Lieferumfangs
der Multicluster Box.
Voraussetzungen:
☐ Die Gesamtlänge des Kommunikationsbusses darf nicht länger als 30 m sein. Dabei beachten, dass der
Kommunikationsbus mehrere Teilnehmer verbindet, z. B. weitere Sunny Island.
Kabelanforderungen:
☐ Klassifizierung: CAT5e
☐ Steckertyp: RJ45
Vorgehen:

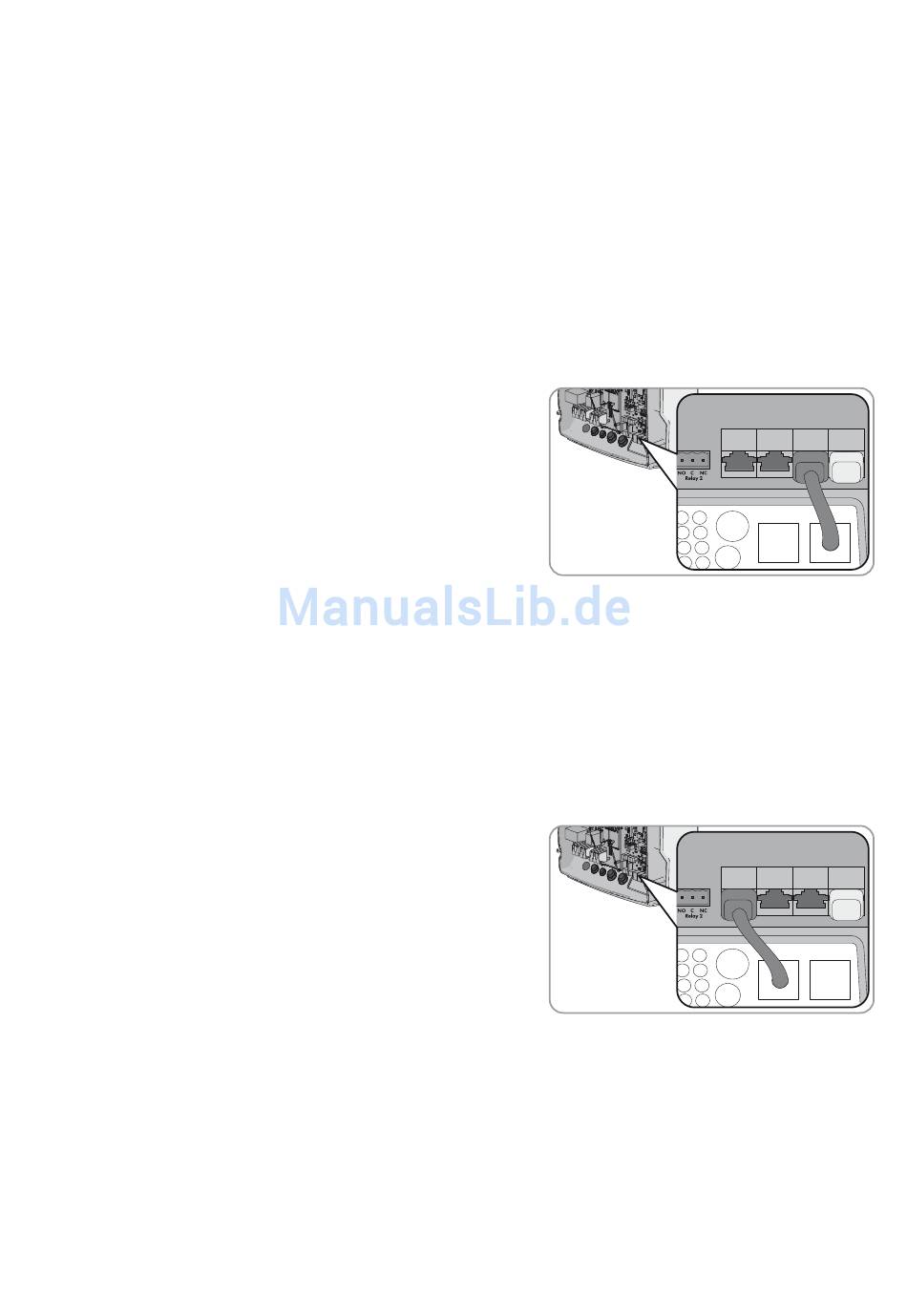

1. An einen Sunny Island des Main Cluster das Datenkabel in eine
freie Buchse ComSync stecken. Dabei sicherstellen, dass das
Kabel korrekt angeschlossen ist (siehe Kapitel 7.5.4 „Datenkabel
anschließen", Seite 55).
2. Das andere Ende des Datenkabels an die Multicluster Box anschließen (siehe Dokumentation der Multicluster Box).
3. Sicherstellen, dass der Kommunikationsbus an jedem Ende abgeschlossen ist, z. B. mit einem Abschlusswiderstand.
7.4.7.7 Steuer- und Messkabel der Multicluster Box anschließen
Bei einem Multicluster-System kommuniziert die Multicluster Box Steuerdaten und Messdaten über 3 rote Datenkabel mit
den 3 Sunny Island des Main Clusters (siehe Dokumentation der Multicluster Box). Die roten Datenkabel sind Bestandteil
des Lieferumfangs der Multicluster Box.
Vorgehen:
• An die Sunny Island des Main Clusters die roten Datenkabel in die
Buchse BackupVtgCur stecken (siehe Kapitel 7.5.4 „Datenkabel
anschließen", Seite 55). Dabei folgende Zuordnung beachten:
• Master mit dem Anschluss
verbinden.
• Slave 1 mit dem Anschluss
verbinden.
• Slave 2 mit dem Anschluss
verbinden.
Installationsanleitung
der Multicluster Box
Mstr./L1
der Multicluster Box
Slv1./L2
der Multicluster Box
Slv2./L3
