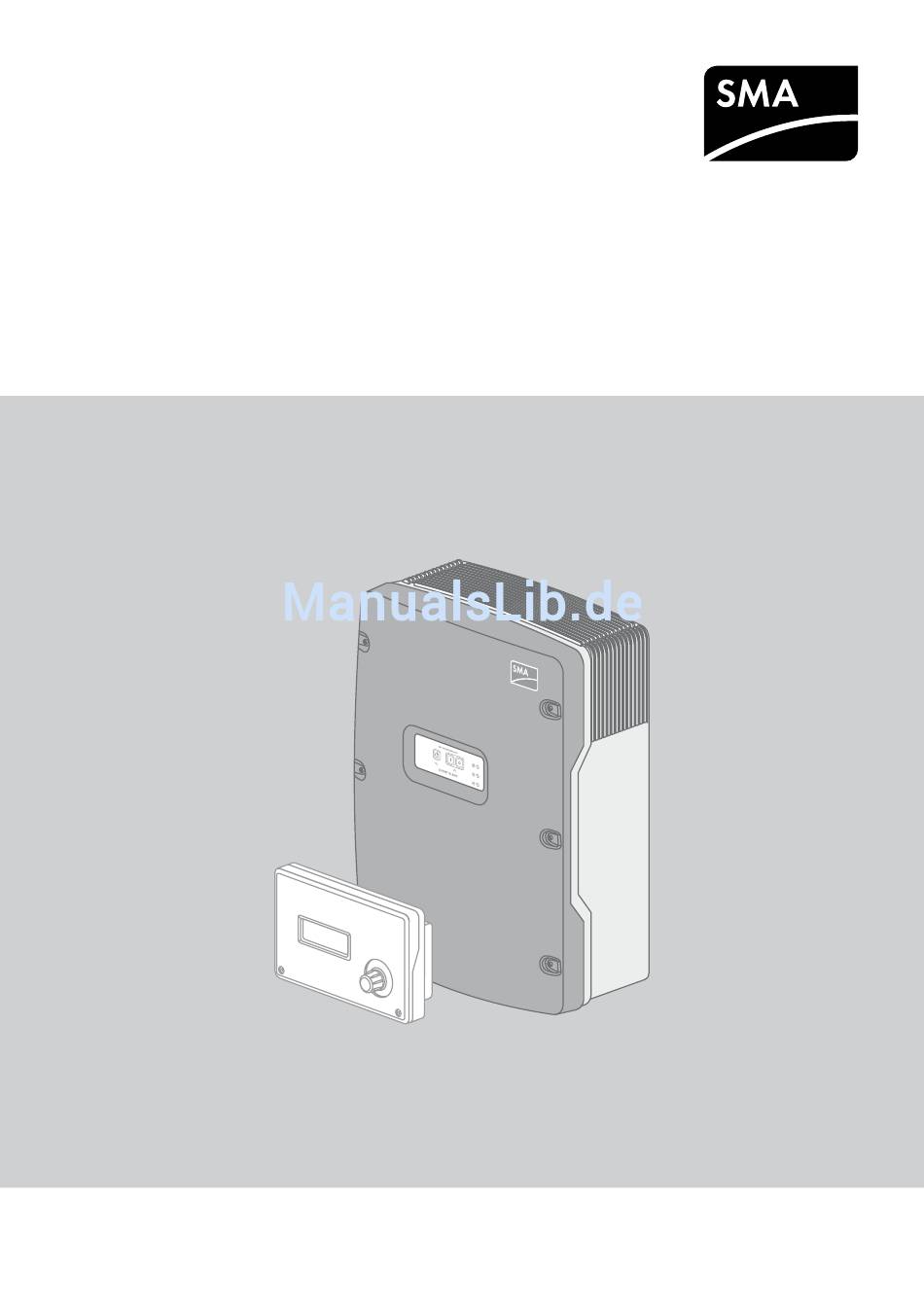

Betriebsanleitung
SUNNY ISLAND 3.0M / 4.4M / 6.0H / 8.0H
SUNNY REMOTE CONTROL
SI30M-44M-60H-80H-BE-de-32 | Version 3.2
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SUNNY ISLAND 3.0M

Inhaltszusammenfassung für SMA SUNNY ISLAND 3.0M

  • Seite 1 Betriebsanleitung SUNNY ISLAND 3.0M / 4.4M / 6.0H / 8.0H SUNNY REMOTE CONTROL SI30M-44M-60H-80H-BE-de-32 | Version 3.2 DEUTSCH...

  • Seite 2: Rechtliche Bestimmungen

    SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.

  • Seite 3: Inhaltsverzeichnis

    SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument ........... 7 1.1 Gültigkeitsbereich .
  • Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Datenspeicherung und Firmware-Update ......... .34 7.1 Datenspeicherung auf dem Computer .
  • Seite 5 SMA Solar Technology AG Inhaltsverzeichnis 10.6 Häufige Fragen (FAQ) ..............79 10.6.1 Fragen zum Sunny Island .
  • Seite 6 Inhaltsverzeichnis SMA Solar Technology AG 13.2.2 Einstellbare Parameter ..............114 13.2.2.1 Inverter (210#) .

  • Seite 7: Hinweise Zu Diesem Dokument

    1 Hinweise zu diesem Dokument 1.1 Gültigkeitsbereich Dieses Dokument gilt für folgende Gerätetypen: • SI3.0M-11 (Sunny Island 3.0M) mit der Firmware-Version 3.2 • SI4.4M-11 (Sunny Island 4.4M) mit der Firmware-Version 3.2 • SI6.0H-11 (Sunny Island 6.0H) mit der Firmware-Version 3.1 •...

  • Seite 8: Auszeichnungen

    Hinweis, dass der folgende Abschnitt Tätigkeiten beinhaltet, die ausschließlich von Fachkräften durchgeführt werden dürfen. Inhalt ist für ein SMA Flexible Storage System relevant. Inhalt ist für ein Inselnetzsystem relevant. Information, die für ein bestimmtes Thema oder Ziel wichtig, aber nicht sicherheitsrelevant ist ☐...

  • Seite 9: Sicherheit

    Eingriffe in das Produkt, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund solcher Eingriffe ist ausgeschlossen.
  • Seite 10 2  Sicherheit SMA Solar Technology AG Lebensgefährlicher Stromschlag durch anliegende Spannung und Verletzungsgefahr durch Kurzschluss-Ströme Im Inneren des Sunny Island liegen hohe Spannungen an. Das Entfernen des Gehäusedeckels ermöglicht das Berühren spannungsführender Teile, die zum Tod oder zu schweren Verletzungen durch Stromschlag führen können.

  • Seite 11: Hinweise Zum Umgang Mit Batterien

    SMA Solar Technology AG 2  Sicherheit Zerstörung des Wechselrichters Sunny Island durch Elektrostatische Entladung (ESD) Durch das Berühren von elektronischen Bauteilen innerhalb des Sunny Island können Sie den Sunny Island beschädigen oder zerstören. • Keine elektronischen Baugruppen anfassen. • Erden Sie sich, bevor Sie einen Anschluss berühren.
  • Seite 12 • Sicherstellen, dass Sie die vom Hersteller empfohlenen Werte für die Batterie einstellen (technische Daten der Batterie siehe Dokumentation des Batterieherstellers). Dabei beachten, dass die Bezeichnungen der Batterieladeverfahren vom Batteriehersteller und von SMA Solar Technology AG in Ausnahmefällen unterschiedliche Bedeutungen haben (Batterieladeverfahren des Wechselrichters Sunny Island siehe Technische Information „Batteriemanagement“).

  • Seite 13: Produktbeschreibung

    SMA Solar Technology AG 3  Produktbeschreibung 3 Produktbeschreibung 3.1 Sunny Island Der Sunny Island ist ein Batterie-Wechselrichter und regelt den elektrischen Energiehaushalt in Inselnetzsystemen, in Ersatzstromsystemen oder in Systemen zur Eigenverbrauchsoptimierung. In einem Ersatzstromsystem können Sie den Sunny Island zusätzlich zur Eigenverbrauchsoptimierung nutzen.

  • Seite 14: Typenschild

    3.3 Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild befindet sich auf der rechten Seite des Gehäuses. Auf dem Typenschild befinden sich folgende Informationen: • Adresse der SMA Solar Technology AG • Gerätetyp (Model) • Seriennummer (Serial No.) • Gerätespezifische Kenndaten Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und bei Fragen an die...
  • Seite 15 SMA Solar Technology AG 3  Produktbeschreibung Symbole auf dem Typenschild Symbol Erklärung Lebensgefahr durch hohe Spannung Das Produkt arbeitet mit hohen Spannungen. Alle Arbeiten am Produkt dürfen ausschließlich durch Fachkräfte erfolgen. Verbrennungsgefahr durch heiße Oberfläche Das Produkt kann während des Betriebs heiß werden. Vermeiden Sie Berührungen während des Betriebs.

  • Seite 16: Sunny Remote Control

    3  Produktbeschreibung SMA Solar Technology AG 3.4 Sunny Remote Control Mit dem Display Sunny Remote Control konfigurieren und bedienen Sie das System von einer zentralen Stelle. Abbildung 3: Aufbau des Sunny Remote Control Position Bezeichnung Erklärung Display 4-zeiliges Display zeigt Betriebsdaten (z. B. Betriebszustand, Anzeigewerte) und Ereignisse, Warnungen oder Fehler des Wechselrichters Sunny Island.

  • Seite 17: Kompatible Kommunikationsprodukte

    Bestandteil des SMA Flexible Storage System (siehe Schnelleinstieg des Wechselrichters Sunny Island). Das Sunny Portal ist ein Internetportal zur Visualisierung von Daten der PV-Anlage, von SMA Funksteckdosen und von anderen Komponenten des SMA Flexible Storage System. Zusätzlich dient das Sunny Portal als Benutzeroberfläche für die Konfiguration des Sunny Home Managers und von SMA Funksteckdosen (siehe Bedienungsanleitung des SUNNY HOME MANAGER im SUNNY PORTAL).

  • Seite 18: Start Und Stopp Des Systems

    4  Start und Stopp des Systems SMA Solar Technology AG 4 Start und Stopp des Systems 4.1 Sunny Island einschalten Voraussetzungen: ☐ Lasttrennschalter im DC-Kabel muss geschlossen sein. ☐ Der Sunny Island darf sich nicht selbst abgeschaltet haben (siehe Kapitel 10.7 „Batterie nach Selbstabschaltung in Inselnetzsystemen laden“, Seite 83).

  • Seite 19: System Stoppen

    SMA Solar Technology AG 4  Start und Stopp des Systems 4.3 System stoppen Wenn Sie das System stoppen, wechselt der Sunny Island vom Betrieb in den Standby. Im Standby entlädt der Sunny Island die Batterie durch den Verbrauch im Standby. Tipp: Bei langen Betriebspausen den Sunny Island ausschalten (siehe Kapitel 4.4, Seite 19).

  • Seite 20: Zeitgesteuerten Wechselrichter-Betrieb In Inselnetzsystemen Einstellen

    4  Start und Stopp des Systems SMA Solar Technology AG Vorgehen: • Am Sunny Island Ausschalt-Taste drücken und gedrückt halten, bis ein Signalton ertönt. ☑ An keinem Sunny Island leuchtet die Wechselrichter-LED. 4.6 Zeitgesteuerten Wechselrichter-Betrieb in Inselnetzsystemen einstellen Beispiel: Einstellungen von Parametern für den zeitgesteuerten Wechselrichterbetrieb Sie möchten den Sunny Island ab Sonntag, den 08.01.2012, jeden Sonntag von 10:00 Uhr bis 18:00 Uhr im...

  • Seite 21: Bedienung Des Wechselrichters Sunny Island Mit Sunny Remote Control

    SMA Solar Technology AG 5  Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control 5 Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control 5.1 Modi der Display-Anzeigen Das Sunny Remote Control verwendet 4 Modi für die Display-Anzeige. Wenn Sie den Knopf mehr als 5 Minuten nicht benutzen, wechselt das Sunny Remote Control in den Standardmodus.

  • Seite 22: Standardmodus

    5  Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control SMA Solar Technology AG 5.2 Standardmodus 5.2.1 Meldung der Betriebszustände Bis der Sunny Island gestartet ist, gibt das Sunny Remote Control die folgenden Betriebszustände aus. Abbildung 4: Meldung der Betriebszustände (Beispiel Standby) Position Bezeichnung Erklärung...
  • Seite 23 SMA Solar Technology AG 5  Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control Position Symbol Bezeichnung Erklärung SD-Karte SD-Karte ist gesteckt. Symbol Sunny Island greift auf SD-Karte zu. blinkt Kein SD-Karte ist nicht gesteckt. Symbol Multifunktionsrelais 1 Das Multifunktionsrelais 1 ist abgefallen.

  • Seite 24: Informationsseite In Inselnetzsystemen

    5  Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control SMA Solar Technology AG 5.2.3 Informationsseite in Inselnetzsystemen Abbildung 6: Energieflüsse und Status des Wechselrichters Sunny Island (Beispiel). Position Bezeichnung Grafische Darstellung der Energieflüsse Symbol für die Verbraucher im Inselnetz und Ausgangsleistung des Wechselrichters Sunny Island in kW...

  • Seite 25: Batterieladezustand

    SMA Solar Technology AG 5  Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control Status des Wechselrichters Sunny Island Abbildung 8: Status des Wechselrichters Sunny Island (Beispiel) Position Symbol Bezeichnung Erklärung Warnsymbol Symbol für Warnungen und Fehler, bei denen der Sunny Island in...

  • Seite 26: Status Der Externen Energiequelle

    5  Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control SMA Solar Technology AG Status der externen Energiequelle Abbildung 10: Status der externen Energiequelle im Standardmodus (Beispiel) Position Symbol Bezeichnung Erklärung Status des Generators Spannung und Frequenz des Generators liegen innerhalb der eingestellten Grenzwerte.
  • Seite 27 SMA Solar Technology AG 5  Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control Abbildung 11: Aufbau einer Seite im Benutzermodus (Beispiel) Position Bezeichnung Symbol oder Erklärung Meldung Art der Seite Information Das Symbol markiert Anzeigeseiten. Das Symbol markiert Eingabeseiten. Kategorie − Name der Kategorie (siehe Kapitel 13.1 „Verzeichnis der Parameter im Benutzermodus“, Seite 94)
  • Seite 28 5  Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control SMA Solar Technology AG Beispiel: Eingabeseite wählen Sie haben die Anzeigeseite Inverter (1/1) gewählt. • Knopf drücken. ☑ Die Eingabeseite Inverter (1/2) erscheint. 7. Um den gewünschten Parameter auszuwählen, Knopf nach rechts drehen, bis das Eingabesymbol rechts neben dem gewünschten Parameter steht.

  • Seite 29: Installateurmodus Und Expertenmodus

    SMA Solar Technology AG 5  Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control 5.4 Installateurmodus und Expertenmodus 5.4.1 In den Installateurmodus oder Expertenmodus wechseln Der Installateurmodus ist durch ein Installateurpasswort geschützt. Das Installateurpasswort ändert sich stetig und Sie müssen es immer wieder neu berechnen. Den Expertenmodus können Sie nur vom Installateurmodus aus erreichen.

  • Seite 30: Menüs Im Installateurmodus Und Expertenmodus

    5  Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control SMA Solar Technology AG 5.4.3 Menüs im Installateurmodus und Expertenmodus Abbildung 12: Aufbau der Menüseite im Installateurmodus (Beispiel). Position Bezeichnung Erklärung Menüpfad Die beiden zuletzt ausgewählten Menüebenen Wenn Sie in der obersten Menüebene sind, zeigt das Display im Installateurmodus Installer und im Expertenmodus Expert an.

  • Seite 31: Parameter Einstellen

    SMA Solar Technology AG 5  Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control 7. Um die Parameterseite zu verlassen, auf die übergeordnete Ebene oder in den Standardmodus wechseln: • Knopf nach links drehen, bis das Eingabesymbol in der ersten Zeile erscheint.

  • Seite 32: Auf Parameter Direkt Zugreifen

    5  Bedienung des Wechselrichters Sunny Island mit Sunny Remote Control SMA Solar Technology AG 5.4.7 Auf Parameter direkt zugreifen Über eine 5-stellige Nummer können Sie direkt auf jeden Parameter zugreifen. Die 5-stellige Nummer ist wie folgt aufgebaut: • Die ersten 3 Stellen sind die Menünummer.

  • Seite 33: Bedienung Des Wechselrichters Sunny Island Mit Einem Kommunikationsprodukt

    SMA Solar Technology AG 6  Bedienung des Wechselrichters Sunny Island mit einem Kommunikationsprodukt 6 Bedienung des Wechselrichters Sunny Island mit einem Kommunikationsprodukt Bei der Bedienung des Wechselrichters Sunny Island mit einem Kommunikationsprodukt müssen im Vergleich zur Bedienung am Sunny Remote Control folgende Unterschiede beachtet werden: •...

  • Seite 34: Datenspeicherung Und Firmware-Update

    7  Datenspeicherung und Firmware-Update SMA Solar Technology AG 7 Datenspeicherung und Firmware-Update 7.1 Datenspeicherung auf dem Computer Mit Sunny Explorer können Sie Erträge und Ereignisse Ihrer Anlage als CSV-Dateien auf dem Computer speichern (siehe Bedienungsanleitung des Sunny Explorer). Sie können die CSV-Dateien mit Microsoft Excel öffnen und z. B. Diagramme erstellen.

  • Seite 35: Ereignishistorie Und Fehlerhistorie Speichern

    SMA Solar Technology AG 7  Datenspeicherung und Firmware-Update 7.2.3 Ereignishistorie und Fehlerhistorie speichern Voraussetzung: ☐ SD-Karte muss gesteckt sein. Vorgehen: 1. Am Sunny Remote Control in den Installateurmodus wechseln (siehe Kapitel 5.4.1, Seite 29). 2. Um die Ereignishistorie zu speichern, den Parameter 550.03 CardFunc wählen und auf StoEvtHis stellen.

  • Seite 36: Voraussetzungen

    Firmware des Wechselrichters Sunny Island batstat.txt Statistikwerte der Batterie Diese Werte werden jede Nacht um 22:00 Uhr gespeichert. batstat.sma Statistikwerte der Batterie für die Auswertung durch SMA Solar Technology AG sim.ccf Systeminformationen des Wechselrichters Sunny Island bootex.log Vom Betriebssystem des Computers erzeugte Datei Diese Datei wird nicht von jedem Betriebssystem erzeugt.

  • Seite 37: Firmware-Update

    7.3.1 Anzeige der Firmware-Version Die aktuelle Firmware-Version des Sunny Island und des SMA Speedwire Datenmodul Sunny Island stehen als 1 Software-Paket unter www.SMA-Solar.com zum Download bereit. Das Software-Paket enthält die folgenden Firmware-Komponenten, die am Sunny Remote Control und am Kommunikationsprodukt unterschiedlich angezeigt werden.

  • Seite 38: Firmware Mit Sunny Explorer Aktualisieren

    SD-Karte im Sunny Remote Control. Diese Übertragung nimmt einen längeren Zeitraum in Anspruch. Mit dieser Übertragung stellen Sie jedoch sicher, dass für den Sunny Island und für das SMA Speedwire Datenmodul Sunny Island die gleiche aktuelle Firmware installiert wird. Das ist Voraussetzung für die erfolgreiche Kommunikation über Speedwire.
  • Seite 39 SMA Solar Technology AG 7  Datenspeicherung und Firmware-Update Vorgehen: 1. Sicherstellen, dass im Sunny Remote Control eine beschreibbare SD-Karte steckt und immer gesteckt bleibt. 2. Am Sunny Remote Control in den Installateurmodus wechseln (siehe Kapitel 5.4.1, Seite 29). 3. Sicherstellen, dass der Parameter 250.32 UpdMode auf Auto eingestellt ist.

  • Seite 40: Manuelle Steuerung Des Generators

    8  Manuelle Steuerung des Generators SMA Solar Technology AG 8 Manuelle Steuerung des Generators 8.1 Generator mit Sunny Remote Control starten Voraussetzungen: ☐ Der Sunny Island muss den Generator über ein Steuerkabel steuern können. ☐ Das Sunny Remote Control muss im Standardmodus oder Benutzermodus sein.

  • Seite 41: Generator Ohne Autostartfunktion Starten

    SMA Solar Technology AG 8  Manuelle Steuerung des Generators 8.3 Generator ohne Autostartfunktion starten 1. Generator starten (siehe Anleitung des Herstellers). 2. Lasttrennschalter zwischen Generator und Sunny Island schließen. ☑ Nach Ablauf der Warmlaufzeit schaltet der Sunny Island das Inselnetz auf den Generator.

  • Seite 42: Sunny Island Spannungsfrei Schalten

    9  Sunny Island spannungsfrei schalten SMA Solar Technology AG 9 Sunny Island spannungsfrei schalten 1. System ausschalten (siehe Kapitel 4.4, Seite 19). 2. Die Leitungsschutzschalter und die Lasttrennschalter in den Unterverteilungen ausschalten und gegen Wiedereinschalten sichern. 3. Den Lasttrennschalter im DC-Kabel öffnen und gegen Wiedereinschalten sichern.

  • Seite 43: Fehlersuche

    SMA Solar Technology AG 10  Fehlersuche 10 Fehlersuche 10.1 Anzeige der Fehler 10.1.1 Anzeige der Fehler am Sunny Remote Control Anzeige von Fehlern, Warnungen und Ereignissen Anliegende Warnungen und Fehler werden im Display des Sunny Remote Control automatisch angezeigt, bis die Ursache für die Warnung oder den Fehler vom Sunny Island nicht mehr erfasst wird oder quittiert wurde.

  • Seite 44: Verhalten Des Wechselrichters Sunny Island Im Fehlerfall

    10  Fehlersuche SMA Solar Technology AG 10.2 Verhalten des Wechselrichters Sunny Island im Fehlerfall Fehlerstufen Der Sunny Island unterscheidet 5 verschiedene Stufen von Fehlern, je nach Stufe ergibt sich ein anderes Verhalten. Stufe Bezeichnung Anzeige am Erklärung Sunny Remote Control...

  • Seite 45: Protokollierte Ereignisse

    SMA Solar Technology AG 10  Fehlersuche 10.4 Protokollierte Ereignisse 10.4.1 Kategorie Sunny Island (1xx) Name Beschreibung E101 Standby Wartezustand E102 Startup Startvorgang E103 Run Betrieb E104 RunExtGn Betrieb mit Generator E105 RunExtGd Betrieb mit öffentlichen Stromnetz E106 RunGdFeed Netzbetrieb einspeisend...

  • Seite 46: Kategorie Generator (4Xx)

    10  Fehlersuche SMA Solar Technology AG Name Beschreibung E206 BmsSilent Zustandswechsel in den Energiesparmodus E207 BmsEqual Zustandswechsel in die Batterie-Ausgleichsladung E224 BMS20PReCal 20 %-Rekalibrierung wird durchgeführt. 10.4.3 Kategorie Generator (4xx) Name Beschreibung E401 GnAutoStart Automatischer Generatorstart, z. B. durch ladezustandsabhängige Generatoranforderung E402 GnAutoStop...

  • Seite 47: Kategorie System (7Xx)

    SMA Solar Technology AG 10  Fehlersuche Name Beschreibung E613 TransferSlv2Off Internes Transferrelais Slave 2 ist geöffnet. E614 TransferSlv2On Internes Transferrelais Slave 2 ist geschlossen. E617 Rly2Off Multifunktionsrelais 2 ist abgefallen. E618 Rly2On Multifunktionsrelais 2 ist angezogen. E619 Rly2Slv1Off Multifunktionsrelais 2 Slave 1 ist abgefallen.

  • Seite 48: Externe Ereignisse

    10  Fehlersuche SMA Solar Technology AG 10.4.8 Externe Ereignisse XE06XE06 Name Beschreibung E901 BMSStrSOCRecal Rekalibrierung des SOC gestartet E902 BMSStpSOCRecal Rekalibrierung des SOC gestoppt E903 BMSStrPwrLim Wirkleistungsbegrenzung gestartet (Derating) E904 BMSStpPwrLim Wirkleistungsbegrenzung gestoppt (Derating) E905 BMSPrevShutdown Vorbeugende Batterieabschaltung E906 XE06...
  • Seite 49 SMA Solar Technology AG 10  Fehlersuche Name Stufe Ursache Abhilfe W 114 InvTmpHiSlv1 Übertemperatur am • Sicherstellen, dass der Sunny Leistungsteils des Geräts an L2: Island funktionsfähig ist. Dazu Temperatur des Kühlkörpers im warten, bis der Sunny Island Slave 1 ist durch Überlast oder abgekühlt ist und den Sunny...
  • Seite 50 10  Fehlersuche SMA Solar Technology AG Name Stufe Ursache Abhilfe F 129 InvFrqHi Wechselrichterüberfrequenz • Phase L1: Am Anschluss AC1 des Sicherstellen, dass der Sunny Masters ist eine zu hohe Frequenz Island funktionsfähig ist. Dazu alle aufgetreten. AC-Quellen und Verbraucher vom...

  • Seite 51: Wechselrichterunterspannung

    SMA Solar Technology AG 10  Fehlersuche Name Stufe Ursache Abhilfe F 141 InvVtgLo Wechselrichterunterspannung • Phase L1: Spannung am Sicherstellen, dass der Sunny Anschluss AC1 des Masters ist Island funktionsfähig ist. Dazu alle durch AC-Quellen im System zu AC-Quellen und Verbraucher vom niedrig.
  • Seite 52 Das Gerät an L3 (Slave 2) wurde über seine Kurzzeit-Leistungsfähigkeit belastet. F 175 StopSlvError Ein Slave ist im Zustand Fehler, • SMA Service Line kontaktieren. Cluster wird gestoppt. F 176 CurTrfSns Der Stromsensor ist nicht • SMA Service Line kontaktieren.

  • Seite 53: Kategorie Batterie (2Xx)

    SMA Solar Technology AG 10  Fehlersuche 10.5.2 Kategorie Batterie (2xx) Name Stufe Ursache Abhilfe F 201 VBATMAX Messbereichsverletzung • Prüfen, ob Wert des Parameters Batteriespannung im Gerät 120.02 BatVtg über 65,0 V liegt. an L1: Batteriespannung am Wenn Wert über 65,0 V liegt, Master ist über dem zulässigen...

  • Seite 54: Übertemperaturfehler

    10  Fehlersuche SMA Solar Technology AG Name Stufe Ursache Abhilfe W 211 BatTmpLoWarn Untertemperaturfehler • Sicherstellen, dass der Batterieraum Batterie: Temperatur der ausreichend warm ist. Batterie ist zu niedrig. W 212 BatTmpHiWarn Übertemperaturfehler • Warten, bis Batterie abgekühlt ist. Tipp: Batterie: Temperatur der Batterie vor Temperaturen über 25 °C...

  • Seite 55: Kategorie Generator Oder Öffentliches Stromnetz (3Xx)

    Island anpassen (siehe liegen außerhalb des Installationsanleitung des eingestellten Bereichs. Wechselrichters Sunny Island). Dazu Messwerte 134.02 ExtVtg und 134.04 ExtFrq im laufenden Betrieb beobachten und auswerten. • Generatorspannung und/oder Generatorfrequenz anpassen. Abhilfe in Ersatzstromsystemen: • Bei Bedarf SMA Service Line kontaktieren. Betriebsanleitung SI30M-44M-60H-80H-BE-de-32...

  • Seite 56: Trennung Vom Externen Netz Wegen Überspannung An

    Phase L2: Spannung des Generators anpassen. Generators oder des öffentlichen Stromnetzes am Abhilfe in Ersatzstromsystemen: Slave 1 ist zu niedrig. • Bei Bedarf SMA Service Line W 317 ExtVtgLoSlv2 Trennung vom externen kontaktieren. Netz wegen Unterspannung an Phase L3: Spannung des Generators oder des öffentlichen Stromnetzes am...
  • Seite 57 Trennung vom externen anpassen. Netz wegen zu niedriger Frequenz an Phase L3: Abhilfe bei öffentlichem Stromnetz: Frequenz des Generators • Bei Bedarf SMA Service Line oder des öffentlichen kontaktieren. Stromnetzes am Slave 2 ist zu niedrig. W 327 ExtFrqHi Trennung vom externen...
  • Seite 58 Quelle wegen Verletzung Generators anpassen. beliebiger Grenzen im Gerät an L2: Spannung des Abhilfe bei öffentlichem Stromnetz: Generators oder des • Bei Bedarf SMA Service Line öffentlichen Stromnetzes am kontaktieren. Slave 1 ist außerhalb der eingestellten Grenzwerte (redundante Messung). W 337 ExtVtgRdtErrSlv2...
  • Seite 59 Spannungssteigerungsschutz Phase L2 W 341 ExtVtgIncProSlv2 Spannungssteigerungsschutz Phase L3 W 343 AcVtglim Trennung vom externen • Bei Bedarf SMA Service Line Netz wegen zu niedriger kontaktieren. Batteriespannung oder Überspannung an Phase L1: Master trennt sich von der externen Energiequelle, weil die...
  • Seite 60 10  Fehlersuche SMA Solar Technology AG Name Stufe Ursache Abhilfe W 348 ExtOverloadSlv1 Trennung vom externen • Gesamtleistung der Verbraucher Netz wegen reduzieren, z. B. durch zeitlich versetzte Phasenausfall oder Nutzung. Überlast an Phase L2: • Slave 1 trennt sich vom Sicherstellen, dass kein Kurzschluss am öffentlichen Stromnetz...
  • Seite 61 L2 (Slave 1). W 370 NRelNotOpenSlv2 Neutralleiter-Relais öffnet nicht an L3 (Slave 2). W 372 VtgFrqRatio Trennung vom externen Netz • Bei Bedarf SMA Service Line wegen Verletzung des kontaktieren. Spannungs-Frequenz- Verhältnisses an Phase L1 (Master) W 373 VtgFrqRatioSlv1...
  • Seite 62 10  Fehlersuche SMA Solar Technology AG Name Stufe Ursache Abhilfe F 376 ExtCtcNotClose Kuppelschalter schließt nicht. • Sicherstellen, dass die Ansteuerung des Kuppelschalters korrekt ist. • Sicherstellen, dass Kuppelschalter korrekt verdrahtet ist. • Sicherstellen, dass der Rückmeldekontakt korrekt angeschlossen ist.

  • Seite 63: Kategorie Generator (4Xx)

    10.5.5 Kategorie öffentliches Stromnetz (5xx) Name Stufe Ursache Abhilfe W 501 GdRevPwrProt Nicht erlaubte Rückspeisung ins öffentliche • Bei Bedarf SMA Service Stromnetz an Phase L1 (Master) Line kontaktieren. W 502 GdRevPwrProtSL1 Nicht erlaubte Rückspeisung ins öffentliche Stromnetz an Phase L2 (Slave 1) W 503 GdRevPwrProtSL2 Nicht erlaubte Rückspeisung ins öffentliche...

  • Seite 64: Kategorie Relais (6Xx)

    F 704 Calib Invalid Calibration in DSP: System • SMA Service Line kontaktieren. hat sich nicht kalibriert. W 705 TimeOut Watchdog DSP: Watchdog des • Bei Bedarf SMA Service Line Signalprozessors vom Master wurde kontaktieren. ausgelöst. F 706 TimeOut Häufiger Watchdogfehler: •...
  • Seite 65 Sicherstellen, dass alle am Slave 2 ist unterhalb des Batteriezellen funktionsfähig sind. zulässigen Messbereichs. F 720 InvTmpSns Kurzschluss oder Kabelbruch am • SMA Service Line kontaktieren. Temperatursensor des Transformators L1 (Master). F 721 InvTmpSns Kurzschluss oder Kabelbruch am • SMA Service Line kontaktieren.
  • Seite 66 Slave 2 ist unterbrochen. Enden mit einem Abschlusswiderstand abgeschlossen ist. F 737 BootUpdateFail Aktualisierung des Bootloaders • SMA Service Line kontaktieren. fehlgeschlagen. W 738 GnSynLoss Synchronisation auf den Generator • Sicherstellen, dass der Generator ist nicht erfolgt. gestartet werden kann.
  • Seite 67 SMA Solar Technology AG 10  Fehlersuche Name Stufe Ursache Abhilfe W 747 InvTmpSnsSlv1 Kurzschluss oder Kabelbruch am • SMA Service Line kontaktieren. Temperatursensor des Transformators L2 (Slave 1) W 748 InvTmpSnsSlv2 Kurzschluss oder Kabelbruch am Temperatursensor des Transformators L3 (Slave 2)
  • Seite 68 Cluster, der zum Stopp des Systems Anstehende und eingetragene führt. Warnungen und Fehler auslesen und Ursachen beseitigen. F 782 AIVtgMonFail Nichteinhaltung der • SMA Service Line kontaktieren. Überwachungszeiten für Inselnetzerkennung und Spannung am externen Netz in Gerät an L1 (Master) F 783 CANCom Geräteinterner Synchronisationspuls •...

  • Seite 69: Kategorie Externe Geräte Und Komponenten (8Xx)

    SMA Solar Technology AG 10  Fehlersuche Name Stufe Ursache Abhilfe W 797 AiVtgMonFailSlv1 1 Nichteinhaltung der • SMA Service Line kontaktieren. Überwachungszeiten für Inselnetzerkennung und Spannung am externen Netz in Gerät an L2 (Slave 1) W 798 AiVtgMonFailSlv2 1 Nichteinhaltung der Überwachungszeiten für...
  • Seite 70 Möglicherweise ist die Konfiguration nicht korrekt. • QCG starten und Multicluster-Betrieb neu konfigurieren (siehe Installationsanleitung des Wechselrichters Sunny Island). • SMA Service Line kontaktieren. F 810 Box15V Fehler in 15V Versorgung • SMA Service Line kontaktieren. der MCBUBox: 15 V-Spannungsversorgung in der Multicluster Box ist defekt.
  • Seite 71 10  Fehlersuche Name Stufe Ursache Abhilfe F 830 BoxQ2NotOpen Fehler: Schütz Q2 öffnet nicht • SMA Service Line kontaktieren. F 831 BoxQ2NotClose Fehler: Schütz Q2 schließt • SMA Service Line kontaktieren. nicht F 832 BoxQ9NotOpen Fehler: Schütz Q9 öffnet nicht •...

  • Seite 72: Batterieüberspannung

    DC-Verbraucher korrekt konfiguriert und angeschlossen sind. • System zurücksetzen. Dazu System ausschalten, 10 Minuten warten und neu starten. W 853 Sic1PvVtgHi Überspannung • Bei Bedarf SMA Service Line Solargenerator Solar kontaktieren. Laderegler 1: PV-Spannung amSunny Island Charger 1 ist zu hoch. W 854 Sic1PvVtgLo Keine PV-Spannung oder •...
  • Seite 73 DC-Verbraucher korrekt konfiguriert und angeschlossen sind. • System zurücksetzen. Dazu System ausschalten, 10 Minuten warten und neu starten. W 863 Sic2PvVtgHi Überspannung • Bei Bedarf SMA Service Line Solargenerator Solar kontaktieren. Laderegler 2: PV-Spannung am Sunny Island Charger 2 ist zu hoch. W 864 Sic2PvVtgLo Keine PV-Spannung oder •...

  • Seite 74: Geräteübertemperatur

    10  Fehlersuche SMA Solar Technology AG Name Stufe Ursache Abhilfe W 865 Sic2TmpLo Sensorfehler (oder • Untertemperatur) für die Laderegler Sunny Island Charger auf die Ladegerätetemperatur Betriebsart SMA-Betrieb stellen (siehe Solar Laderegler 2: Installationsanleitung des Ladereglers Sunny Island Charger 2 Sunny Island Charger).
  • Seite 75 SMA Solar Technology AG 10  Fehlersuche Name Stufe Ursache Abhilfe W 873 Sic3PvVtgHi Überspannung • Bei Bedarf SMA Service Line Solargenerator kontaktieren. Solar Laderegler 3: PV-Spannung am Sunny Island Charger 3 ist zu hoch. W 874 Sic3PvVtgLo Keine PV-Spannung oder • Bei Bedarf SMA Service Line Kurzschluss Solar kontaktieren.
  • Seite 76 DC-Verbraucher korrekt konfiguriert und angeschlossen sind. • System zurücksetzen. Dazu System ausschalten, 10 Minuten warten und neu starten. W 883 Sic4PvVtgHi Überspannung • Bei Bedarf SMA Service Line Solargenerator Solar kontaktieren. Laderegler 4: PV-Spannung am Sunny Island Charger 4 ist zu hoch. W 884 Sic4PvVtgLo Keine PV-Spannung oder •...

  • Seite 77: Kategorie Allgemein (9Xx)

    10.5.9 Kategorie Allgemein (9xx) Name Stufe Ursache Abhilfe F 905 CalFail Kalibrierungsdaten können nicht • SMA Service Line kontaktieren gelesen werden oder waren (siehe Kapitel 16, Seite 149). unvollständig im Gerät an L1 (Master) F 906 CalFailSlv1 Kalibrierungsdaten können nicht gelesen werden oder waren unvollständig im Gerät an L2 (Slave 1)
  • Seite 78 10  Fehlersuche SMA Solar Technology AG Name Stufe Ursache Abhilfe F 928 XA09DcHiChgCur Fehlermeldung über SiCom: • Fehlerursache im externen Batterieladestrom im Ladebetrieb zu Batteriemanagementsystem hoch beseitigen (siehe Dokumentation des F 929 XA10Contact Fehlermeldung über SiCom: Fehler in Batterieherstellers). der Batterie F 930 XA11Short Fehlermeldung über SiCom:...

  • Seite 79: Häufige Fragen (Faq)

    SMA Solar Technology AG 10  Fehlersuche Name Stufe Ursache Abhilfe F 952 ExtBMSTimeout Timeout-Überwachung des • Sicherstellen, dass das Batteriemanagements hat ausgelöst Datenkabel der externen Lithium-Ionen-Batterie korrekt W 953 WrnExtBMSTmOut Timeout-Überwachung des angeschlossen ist. Batteriemanagements hat ausgelöst • Sicherstellen, dass die Abschlusswiderstände des...

  • Seite 80: Fragen Zur Batterie

    10  Fehlersuche SMA Solar Technology AG Möglicherweise ist das RJ45-Datenkabel beschädigt. • Das RJ45-Datenkabel zwischen Sunny Remote Control und Sunny Island tauschen. Parameter können nicht verstellt werden? Möglicherweise wird der Parameter ausschließlich im Expertenmodus angezeigt. • Am Sunny Remote Control in den Expertenmodus wechseln (siehe Kapitel 5.4.1, Seite 29).

  • Seite 81: Fragen Zum Generator

    SMA Solar Technology AG 10  Fehlersuche 10.6.4 Fragen zum Generator Der Sunny Island schaltet sich nicht auf den laufenden Generator? Möglicherweise führt eine hohe Ausgangsleistung des Wechselrichters Sunny Island bei einem niedrigen Batterieladezustand dazu, dass der Sunny Island die AC-Spannung im Inselnetz nicht auf die AC-Spannung des Generators anheben kann.

  • Seite 82: Fragen Zu Multicluster-Systemen

    10  Fehlersuche SMA Solar Technology AG Nach einer Trennung vom Generator wegen Verletzung der Grenzwerte für Spannung und Frequenz schaltet sich der Sunny Island nicht wieder auf den Generator? Der Sunny Island schaltet mit einer Hysterese, das heißt, die Grenzwerte für die Aufschaltung entsprechen nicht den Grenzwerten für die Trennung.

  • Seite 83: Batterie Nach Selbstabschaltung In Inselnetzsystemen Laden

    SMA Solar Technology AG 10  Fehlersuche 10.7 Batterie nach Selbstabschaltung in Inselnetzsystemen laden Bei einer tiefentladenen Batterie schaltet sich der Sunny Island ab und Sie können den Sunny Island nicht mehr starten. Um den Sunny Island nach einer Selbstabschaltung wieder starten zu können, müssen Sie die Batterie im Notladebetrieb laden.

  • Seite 84: Notladebetrieb Unterbrechen

    10  Fehlersuche SMA Solar Technology AG 6. Wenn das Sunny Remote Control <Init System> zeigt, Knopf drücken und gedrückt halten. ☑ Das Sunny Remote Control zeigt den QCG. 7. Menü Emerg Charge wählen und Knopf drücken. 8. Wahl mit Y bestätigen.

  • Seite 85: Adressierung Der Slave In Einem Cluster Ändern

    SMA Solar Technology AG 10  Fehlersuche 10.8 Adressierung der Slave in einem Cluster ändern Wenn Sie die Adressierung der Slaves ändern möchten (z. B. nach dem Tausch eines Wechselrichters Sunny Island), können Sie im QCG den Slaves eine neue Adresse zuordnen. Dabei wird ausschließlich die Adresse geändert, alle anderen Konfigurationen bleiben erhalten, z. B.

  • Seite 86: Reinigung Und Wartung

    11  Reinigung und Wartung SMA Solar Technology AG 11 Reinigung und Wartung 11.1 Gehäuse des Wechselrichters Sunny Island reinigen und prüfen • Wenn sich am Gehäuse starke Verschmutzungen befinden, Verschmutzungen mit einer weichen Bürste entfernen. • Wenn das Gehäuse verstaubt ist, Staub mit einem trockenen, weichen Tuch entfernen. Dabei keine Lösungsmittel, Scheuermittel oder ätzende Stoffe verwenden.

  • Seite 87: Anschlüsse Prüfen

    SMA Solar Technology AG 11  Reinigung und Wartung 11.5 Anschlüsse prüfen Lebensgefährlicher Stromschlag durch anliegende Spannung Im Inneren des Sunny Island liegen hohe Spannungen an. Das Entfernen des Gehäusedeckels ermöglicht das Berühren spannungsführender Teile, die zum Tod oder zu schweren Verletzungen durch Stromschlag führen können.

  • Seite 88: Lüfter Reinigen

    (siehe Dokumentation des Batterieherstellers). • Einstellungen des Batteriemanagements kontrollieren und optimieren. • Wenn Sie keine Ursache für die Abweichung erkennen, SMA Service Line kontaktieren. 2. System stoppen und den Sunny Island ausschalten (siehe Kapitel 7, Seite 34). 3. Den Lasttrennschalter der BatFuse öffnen und gegen Wiedereinschalten sichern.

  • Seite 89: Batterie Ersetzen

    SMA Solar Technology AG 11  Reinigung und Wartung Wenn der Lüfter verschmutzt ist, den Lüfter ausbauen: • Wenn Lüftergitter eingebaut ist, Lüftergitter entfernen (siehe Schritt 3). • Vordere Rastnasen des Lüfters nach hinten und hintere Rastnasen des Lüfters nach vorne drücken.
  • Seite 90 • Sicherstellen, dass Sie die vom Hersteller empfohlenen Werte für die Batterie einstellen (technische Daten der Batterie siehe Dokumentation des Batterieherstellers). Dabei beachten, dass die Bezeichnungen der Batterieladeverfahren vom Batteriehersteller und von SMA Solar Technology AG in Ausnahmefällen unterschiedliche Bedeutungen haben (Batterieladeverfahren des Wechselrichters Sunny Island siehe Technische Information „Batteriemanagement“).

  • Seite 91: Erklärung

    SMA Solar Technology AG 11  Reinigung und Wartung 5. Neue Batterie montieren und anschließen (siehe Anleitungen des Herstellers der Batterie). Dabei muss die Batterie den technischen Anforderungen des Wechselrichters Sunny Island entsprechen (Technische Daten des Anschlusses DC siehe Installationsanleitung des Wechselrichters Sunny Island).

  • Seite 92: Außerbetriebnahme

    12  Außerbetriebnahme SMA Solar Technology AG 12 Außerbetriebnahme 12.1 Sunny Island demontieren Lebensgefährlicher Stromschlag durch anliegende Spannung Im Inneren des Sunny Island liegen hohe Spannungen an. Das Entfernen des Gehäusedeckels ermöglicht das Berühren spannungsführender Teile, die zum Tod oder zu schweren Verletzungen durch Stromschlag führen können.

  • Seite 93: Sunny Island Verpacken

    SMA Solar Technology AG 12  Außerbetriebnahme Verletzungsgefahr durch hohes Gewicht des Wechselrichters Sunny Island • Gewicht des Wechselrichters Sunny Island beachten. • Bei SI3.0M-11 und SI4.4M-11 den Sunny Island senkrecht nach oben von der Wandhalterung nehmen. Dazu seitliche Griffmulden verwenden. Dabei den Sunny Island waagerecht transportieren.

  • Seite 94: Parameter Am Sunny Remote Control

    13  Parameter am Sunny Remote Control SMA Solar Technology AG 13 Parameter am Sunny Remote Control 13.1 Verzeichnis der Parameter im Benutzermodus 13.1.1 Kategorie Inverter Anzeigeseite Name Beschreibung Wert Erklärung Tot.Power Gesamte Wirkleistung der Sunny Island in kW ‒ ‒ ✓...

  • Seite 95: Kategorie Battery

    SMA Solar Technology AG 13  Parameter am Sunny Remote Control Name Beschreibung Wert Erklärung Repetition Wiederholungszyklus für zeitgesteuerten Betrieb Single Einmaligen Betrieb am ✖ ✓ Startdatum einstellen. Daily Täglichen Betrieb ab dem Startdatum einstellen. Weekly Wöchentlichen Betrieb ab dem Startdatum einstellen.

  • Seite 96: Kategorie Generator

    13  Parameter am Sunny Remote Control SMA Solar Technology AG Eingabeseite Name Beschreibung Wert Erklärung Equalize Manuelle Ausgleichsladung Start Ausgleichsladung starten. ✓ ✓ Stop Ausgleichsladung stoppen. Idle Warten, bis die Bedingungen für eine Ausgleichsladung erfüllt sind. 13.1.3 Kategorie Generator Anzeigeseiten Das Sunny Remote Control zeigt diese Seiten an, wenn ein Generator angeschlossen und konfiguriert wurde.

  • Seite 97: Eingabeseite

    SMA Solar Technology AG 13  Parameter am Sunny Remote Control Eingabeseite Das Sunny Remote Control zeigt diese Seiten an, wenn ein Generator angeschlossen und konfiguriert wurde. Name Beschreibung Wert Erklärung Mode Manuelle Generatorsteuerung Auto Automatischen Generatorbetrieb ✖ ✓ aktivieren. Stop Generator stoppen.

  • Seite 98: Kategorie Self Cnsmptn

    13  Parameter am Sunny Remote Control SMA Solar Technology AG 13.1.6 Kategorie Self Cnsmptn Anzeigeseiten Wenn die PV-Erzeugung in einem System zur Eigenverbrauchsoptimierung an den Sunny Island übertragen wird, zeigt das Sunny Remote Control diese Seiten an. Name Beschreibung IncPower Momentane Eigenverbrauchsoptimierung in kW ✓...

  • Seite 99: Kategorie Pv-System

    SMA Solar Technology AG 13  Parameter am Sunny Remote Control 13.1.10 Kategorie PV-System Anzeigeseite Wenn die PV-Erzeugung in einem System zur Eigenverbrauchsoptimierung an den Sunny Island übertragen wird, zeigt das Sunny Remote Control diese Seite an. Name Beschreibung Power Leistung PV-Erzeugung in kW ✓...

  • Seite 100: Kategorie Identity

    13  Parameter am Sunny Remote Control SMA Solar Technology AG 13.1.13 Kategorie Identity Anzeigeseite Name Beschreibung Serial No. Seriennummer ✓ ✓ Firmware Firmware-Version ✓ ✓ 13.1.14 Kategorie Password Anzeigeseite Name Beschreibung Wert Erklärung Level Aktuelle Passwort-Stufe User Sunny Remote Control ist im Benutzermodus.
  • Seite 101 SMA Solar Technology AG 13  Parameter am Sunny Remote Control 112# Device Name Beschreibung Wert Erklärung (Klartext‑Nr.) 112.01 InvOpStt Betriebszustand des Wechselrichters Init (1) Initialisierung ✓ ✓ Sunny Island Startup (2) Übergang von Standby in Betrieb Standby (3) Standby Run (4)

  • Seite 102: Hstmpslv1 Temperatur Des Kühlkörpers Im - Slave 1 In °C (Expertenmodus)

    13  Parameter am Sunny Remote Control SMA Solar Technology AG 113# Slave1 Name Beschreibung Wert Erklärung 113.01 InvOpSttSlv1 Betriebszustand des Slave 1 Init (1) Initialisierung ✓ ✓ Startup (2) Übergang von Standby in Betrieb Standby (3) Standby Run (4) Betrieb...

  • Seite 103: Battery (120#)

    SMA Solar Technology AG 13  Parameter am Sunny Remote Control 114# Slave2 Name Beschreibung Wert Erklärung 114.01 InvOpSttSlv2 Betriebszustand des Slave 2 Init (1) Initialisierung ✓ ✓ Startup (2) Übergang von Standby in Betrieb Standby (3) Standby Run (4) Betrieb...

  • Seite 104: External (130#)

    13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung (Klartext‑Nr.) 120.04 AptTmRmg Verbleibende Absorptionszeit zum ‒ ‒ ✓ ✓ Abschluss der aktuellen Batterieladephase 120.05 BatChrgOp in hh:mm:ss 120.05 BatChrgOp Aktives Batterieladeverfahren Boost (1) Schnell-Ladung ✓ ✓...
  • Seite 105 SMA Solar Technology AG 13  Parameter am Sunny Remote Control 132# Grid State Name Beschreibung Wert Erklärung (Klartext‑Nr.) 132.01 GdStt Status öffentliches Off (1) Aus; Netzbetrieb ist deaktiviert. ✓ ✓ Stromnetz Init (2) Initialisierung; Öffentliches Stromnetz (Expertenmodus) ist erkannt worden.
  • Seite 106 13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung (Klartext‑Nr.) 133.02 GnStt Generatorzustand Off (1) Deaktivierter Generatorbetrieb ✖ ✓ Init (2) Erkennung Generator Ready (3) Warten auf Anforderung (bereit) Warm (4) Aufwärmen Connect (5) Zuschalten...

  • Seite 107: Charge Controller (140#)

    SMA Solar Technology AG 13  Parameter am Sunny Remote Control 136# Slave2 Name Beschreibung 136.01 ExtPwrAtSlv2 Wirkleistung des externen Netzanschlusses an Slave 2 / Phase L3 in kW ✖ ✓ 136.02 ExtVtgSlv2 Spannung des externen Netzanschlusses an Slave 2 / Phase L3 in V ✖...
  • Seite 108 13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung 143.06 Sic2BatCur Batteriestrom des Ladereglers Sunny Island Charger 2 in A (Expertenmodus) ✖ ✓ 143.07 Sic2HsTmp Kühlkörpertemperatur des Ladereglers Sunny Island Charger 2 in °C ✖ ✓ (Expertenmodus) 144# SIC50 3 Name Beschreibung 144.01 Sic3EgyCntIn...

  • Seite 109: Compact (150#)

    SMA Solar Technology AG 13  Parameter am Sunny Remote Control 13.2.1.5 Compact (150#) Das Menü 150# Compact zeigt auf einen Blick mehrere Parameter aus den folgenden Bereichen: • Batterie • AC-Messwerte des Wechselrichters Sunny Island • Generator oder öffentliches Stromnetz •...

  • Seite 110: Generator Oder Öffentliches Stromnetz (Ext)

    13  Parameter am Sunny Remote Control SMA Solar Technology AG Generator oder öffentliches Stromnetz (Ext) Abbildung 17: Übersicht des Menüs Meters Compact für den Generator oder das Ersatzstromnetz Position Beschreibung Parameter Spannung des Generators oder des öffentlichen Stromnetzes in V 134.02 ExtVtg ✓...

  • Seite 111: Slfcsmp (160#)

    SMA Solar Technology AG 13  Parameter am Sunny Remote Control 13.2.1.6 SlfCsmp (160#) 161# Power Name Beschreibung 161.01 TotPvPwrAt Leistung PV-Erzeugung in kW ✓ ✖ 161.02 TotLodPwrAt Gesamte Leistung der Verbraucher in kW ✓ ✖ 161.03 SlfCsmpPwrAt Momentaner Eigenverbrauch in kW ✓...

  • Seite 112: Multicluster (170#)

    13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung 163.02 SlfCsmpSOCArea Status des SlfCsmpSOC Bereich für die ✓ ✖ Batterienutzungsbereichs: Eigenverbrauchs- optimierung Bei Systemen zur Eigenverbrauchs- PVResSOC Bereich zur Erhaltung des optimierung und bei Batterieladezustands...
  • Seite 113 SMA Solar Technology AG 13  Parameter am Sunny Remote Control Name Beschreibung Wert Erklärung (Klartext-Nr) 172.04 BatSOCExt4 Batterieladezustand des Extension Cluster 4 – – ✖ ✓ in % 172.05 BatSOCExt5 Batterieladezustand des Extension Cluster 5 ✖ ✓ in % 172.06 BatSOCEx6 Batterieladezustand des Extension Cluster 6 ✖...

  • Seite 114: Einstellbare Parameter

    13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung (Klartext-Nr) 172.37 OpSttExt1 Betriebszustand des Extension Cluster 1 Operating (1) Betrieb ✓ ✓ Warning (2) Warnung Failure (3) Fehler 172.38 OpSttExt2 Betriebszustand des Extension Cluster 2 Werte und Erklärungen siehe...

  • Seite 115: Battery (220#)

    • Sicherstellen, dass Sie die vom Hersteller empfohlenen Werte für die Batterie einstellen (technische Daten der Batterie siehe Dokumentation des Batterieherstellers). Dabei beachten, dass die Bezeichnungen der Batterieladeverfahren vom Batteriehersteller und von SMA Solar Technology AG in Ausnahmefällen unterschiedliche Bedeutungen haben (Batterieladeverfahren des Wechselrichters Sunny Island siehe Technische Information „Batteriemanagement“).

  • Seite 116: Chargemode

    13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 221.07 BatFanTmpStr Temperaturgrenze für das 20 °C … ‒ ✓ ✓ 40 °C Multifunktionsrelais mit 221.04 BatTmpMax Batterieraumlüfter (Funktion BatFan) in °C 222# Chargemode Name Beschreibung Wert Erklärung...
  • Seite 117 SMA Solar Technology AG 13  Parameter am Sunny Remote Control 223# Protection Name Beschreibung Wert Default- Wert 223.01 BatPro1TmStr Startzeit des Batterieschonbetriebs Stufe 1 00:00:00 … ✖ ✓ 22:00:00 in hh:mm:ss (Expertenmodus 23:59:59 223.02 BatPro1TmStp Endzeit des Batterieschonbetriebs Stufe 1 00:00:00 …...

  • Seite 118: External/Backup (230#)

    13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung Default-Wert 225.03 BatCurGain50 50 mV-Typ in  ⁄ 0  ⁄ … ‒ ✓ ✓ ⁄ 50 mV 50 mV 50 mV 1.800  ⁄ 50 mV 225.04 BatCurAutoCal Autokalibrierung des Start Autokalibrierung ✓...
  • Seite 119 SMA Solar Technology AG 13  Parameter am Sunny Remote Control Name Beschreibung Wert Erklärung Default- Wert 232.02 GdVtgMin Untere Minimalschwelle 172,50 V … 230 V / 50 Hz ✓ ✓ 184,00 V Netzspannung für 210.01 220 V / 60 Hz 194,00 V Spannungsüberwachung InvVtgNom in V (Expertenmodus, geschützt durch SMA Grid Guard) 232.03 GdVtgMax...
  • Seite 120 13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 232.08 GdVldTm Minimale 5 s … 900 s VDE-AR-N 4105 ✓ ✓ 60 s Beobachtungszeit für AS4777 Netzspannung und 220 V / 60 Hz 300 s Frequenz im zulässigen Bereich für Zuschaltung in s (Expertenmodus,...
  • Seite 121 SMA Solar Technology AG 13  Parameter am Sunny Remote Control Name Beschreibung Wert Erklärung Default- Wert 232.15 GdFrqMaxDel Obere Frequenzdifferenz 0,00 Hz … VDE_AR_4105 ✓ ✓ 1,45 Hz für gültige 2,50 Hz Netzzuschaltung in Hz 0,00 Hz … 230 V / 50 Hz...
  • Seite 122 13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 232.44 P-WGra Wirkleistungsgradient, 10  ⁄ … ‒ ✓ ✖ 40  ⁄ Konfiguration des 130  ⁄ linearen Gradienten der Momentanleistung (Expertenmodus, geschützt durch SMA Grid Guard) 232.46 WGraRecon Gradient der Leistung 1 % …...
  • Seite 123 SMA Solar Technology AG 13  Parameter am Sunny Remote Control Name Beschreibung Wert Erklärung Default- Wert 232.53 PF-WNomStr Wirkleistung des 0 % … 232.56 ‒ ✓ ✖ 50 % Startpunktes, PF-WNomStop Konfiguration der cos Phi(P)-Kennlinie (Expertenmodus, geschützt durch SMA Grid Guard) 232.54 PF-PFStop cos Phi des Endpunktes, 0,8 …...
  • Seite 124 13  Parameter am Sunny Remote Control SMA Solar Technology AG 233# Grid Start, ausschließlich für Inselnetzsysteme Name Beschreibung Wert Erklärung Default- Wert 233.01 GdSocEna Netzanforderung über Disable Deaktivieren ✖ ✓ Disable Batterieladezustand Enable Aktivieren aktivieren (Expertenmodus) 233.02 GdSocTm1Str Grenze 1 % …...
  • Seite 125 SMA Solar Technology AG 13  Parameter am Sunny Remote Control Name Beschreibung Wert Erklärung Default- Wert 233.08 GdPwrEna Netzanforderung über Disable Deaktivieren ✖ ✓ Disable Leistung Enable Aktivieren (Expertenmodus) 233.09 GdPwrStr Netzanforderung 233.10 GdPwrStp … ‒ ✖ ✓ 4,0 kW Einschaltleistungsgrenze 300 kW in kW (Expertenmodus) 233.10 GdPwrStp...
  • Seite 126 13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 234.04 GnFrqNom Generatornennfrequenz 234.05 GnFrqMin  230 V / 50 Hz ✖ ✓ 50,00 Hz bei Nennlast in Hz … 220 V / 60 Hz 60,00 Hz (Expertenmodus) 234.06 GnFrqMax 234.05 GnFrqMin Untere Minimalschwelle 40,00 Hz …...
  • Seite 127 SMA Solar Technology AG 13  Parameter am Sunny Remote Control Name Beschreibung Wert Erklärung Default- Wert 234.20 GnAlSns Anti-Islanding Niedrig ✖ ✓ Normal Empfindlichkeit der Medium Mittel Generatorausfallerkennung Normal Normal (Expertenmodus) High Hoch 234.41 GnCurCtlMod I‑Loop im Droop Standard- ✖...
  • Seite 128 13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 235.05 GnSocTm2Str Grenze Batterieladezustand 1 % … 235.06 ‒ ✖ ✓ 40 % für Generatoranforderung im GnSocTm2Stp zusätzlichen Zeitbereich in % 235.06 GnSocTm2Stp Grenze Batterieladezustand 235.05 GnSocTm ‒...
  • Seite 129 SMA Solar Technology AG 13  Parameter am Sunny Remote Control Name Beschreibung Wert Erklärung Default- Wert 235.17 GnTmOpCyc Wiederholungszyklus des Single Einmalig ✖ ✓ Single zeitgesteuerten Daily Täglich Generatorbetriebs Weekly Wöchentlich 235.18 GnStrChrgMod Generatoranforderung bei ✖ ✓ Both eingestellter Ladeart...

  • Seite 130: Relay (240#)

    13  Parameter am Sunny Remote Control SMA Solar Technology AG 13.2.2.4 Relay (240#) 241# General Name Beschreibung Wert Erklärung Default- Wert 241.01 Rly1Op Betriebsart des Aus; das Multifunktionsrelais ist immer ✓ ✓ AutoGn Multifunktions- im Ruhezustand. relais 1 Ein; das Multifunktionsrelais ist immer angezogen.
  • Seite 131 SMA Solar Technology AG 13  Parameter am Sunny Remote Control Name Beschreibung Wert Erklärung Default- Wert 241.01 Rly1Op Betriebsart des ExtPwrDer Steuerung zusätzliche Verbraucher; ✓ ✓ AutoGn Multifunktions- der Sunny Island steuert zusätzliche relais 1 Verbraucher, um überschüssige (Fortsetzung) Energie sinnvoll verwenden zu können.
  • Seite 132 13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 241.01 Rly1Op Betriebsart des MccAutoLod Lastabwurf im Multicluster System ✓ ✓ AutoGn Multifunktions- Wenn alle Batterien den oberen relais 1 SOC-Grenzwert erreicht haben, (Fortsetzung) beendet der Sunny Island den Lastabwurf.

  • Seite 133: Lod2Soctm2Stp Grenze Batterieladezustand Für Stopp

    SMA Solar Technology AG 13  Parameter am Sunny Remote Control Name Beschreibung Wert Default- Wert 242.02 Lod1SocTm1Stp Grenzwert Batterieladezustand für 242.01 ✓ ✓ 50 % Stopp Lastabwurf 1 im Lod1SocTm1Str … 90 % Standardzeitbereich in % Ohne zusätzlichen Zeitbereich ist dies der gültige Grenzwert.
  • Seite 134 13  Parameter am Sunny Remote Control SMA Solar Technology AG 243# Timer Name Beschreibung Wert Erklärung Default- Wert 243.01 RlyTmr1StrDt Startdatum für Timer 1 in ‒ ‒ ✓ ✓ 01.01.2011 dd.mm.yyyy 243.02 RlyTmr1StrTm Startzeit, bei der das 00:00:00 … ‒ ✓...

  • Seite 135: System (250#)

    SMA Solar Technology AG 13  Parameter am Sunny Remote Control Name Beschreibung Wert Erklärung Default- Wert 245.02 Rly2OpSlv2 Betriebsart Wert und Erklärung siehe 241.01 Rly1Op, ✓ ✓ Multifunktionsrelais 2 Seite 130 von Slave 2 13.2.2.5 System (250#) Name Beschreibung Wert Erklärung...
  • Seite 136 13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 250.28 ChrgCtlOp Typ zusätzliche Auto AC-Quellen und ✖ ✓ Auto DC-Quellen DC-Laderegler (Expertenmodus) NoFrq Sonstige DC-Laderegler ✓ Die DC-Laderegler sind keine Sunny Island Charger und im System sind keine AC-Quellen.

  • Seite 137: Slfcsmpbackup (#260)

    SMA Solar Technology AG 13  Parameter am Sunny Remote Control 13.2.2.6 SlfCsmpBackup (#260) 261# General Name Beschreibung Wert Erklärung Default- (Klartext- Wert Nr.) 261.01 SlfCsmpIncEna Eigenverbrauchs- Disable Deaktivieren ✓ ✖ − optimierung Enable Aktivieren ✓ ✖ 261.02 SlfCsmpPosSel Ertragreichster Monat für North Höchster PV-Ertrag im...

  • Seite 138: Authent (270#)

    35 % am kürzesten Tag im Jahr in Prozent der Batteriekapazität (Expertenmodus) 13.2.2.7 Authent (270#) Name Beschreibung 270.01 Auth.Code Eingabe des SMA Grid Guard-Code ✓ ✖ 13.2.3 Information (300#) 13.2.3.1 Inverter (310#) 311# Total Name Beschreibung 311.01 EgyCntIn Aufgenommene Energie des Wechselrichters Sunny Island in kWh ✓...
  • Seite 139 SMA Solar Technology AG 13  Parameter am Sunny Remote Control 312# Device Name Beschreibung Wert Erklärung (Klartext-Nr.) 312.01 Adr Geräteadresse Master (1) Adresse ✓ ✓ Slave1 (2) Adresse Slave2 (3) Adresse 312.03 ApplSel Betriebsart des Offgrid Sunny Island ist im Inselnetz ✓...
  • Seite 140 13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung (Klartext-Nr.) 312.12 FwVer2 Firmware-Version der ‒ ‒ ✓ ✓ Logikkomponente (digitaler Signalprozessor) 312.13 FwVer3 Bootloader des ‒ ‒ ✓ ✓ Betriebsführungs- rechners 312.14 FwVer4 Bootloader des ‒...

  • Seite 141: Battery (320#)

    SMA Solar Technology AG 13  Parameter am Sunny Remote Control Name Beschreibung Wert Erklärung 313.08 FwVer4Slv1 Bootloader DSP von Slave 1 ‒ ‒ ✓ ✓ 314# Slave2 Name Beschreibung Wert Erklärung 314.01 FwVerSlv2 Firmware-Version des Slave 2 ‒ ‒ ✓...
  • Seite 142 13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung 320.16 AhCntEqu Zähler für Amperestunden zur Batterieentladung seit letzter Ausgleichsladung in ✓ ✓ ⁄ 100 Ah 320.17 BatVtgPk Maximal aufgetretene Batteriespannung seit dem letzten Start in V ✓ ✓ 320.18 BatCurPkIn Maximal aufgetretener Batteriestrom seit dem letzten Start in Laderichtung in A...

  • Seite 143: External (330#)

    SMA Solar Technology AG 13  Parameter am Sunny Remote Control 13.2.3.3 External (330#) 331# Grid Name Beschreibung 331.01 GdEgyCntIn Energiezähler Netzeinspeisung in kWh ✓ ✓ 331.02 GdEgyCntOut Energiezähler Netzbezug in kWh ✓ ✓ 331.03 GdEgyTmh Dauer, in der ein Energieaustausch mit dem öffentlichen Stromnetz möglich ist ✓...
  • Seite 144 13  Parameter am Sunny Remote Control SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 510.03 InvTmOpStrDt Startdatum für zeitgesteuerten ‒ ‒ ✖ ✓ ‒ Wechselrichter-Betrieb in dd.mm.yyyy 510.04 InvTmOpStrTm Uhrzeit zum Start des 00:00:00 … ‒ ✖ ✓ ‒...

  • Seite 145: Battery (520#)

    SMA Solar Technology AG 13  Parameter am Sunny Remote Control 13.2.5.2 Battery (520#) Name Beschreibung Wert Erklärung Default- Wert 520.01 ChrgSelMan Manuelle Idle Warten auf Erfüllung der ✓ ✓ Idle Ausgleichsladung Bedingungen Start Starten Stop Stoppen 13.2.5.3 Generator (540#) Name...

  • Seite 146: Parameter Am Kommunikationsprodukt

    14  Parameter am Kommunikationsprodukt SMA Solar Technology AG 14 Parameter am Kommunikationsprodukt Die meisten Parameter des Wechselrichters Sunny Island können Sie auch am Kommunikationsprodukt, z. B. Sunny Explorer oder Sunny Portal, aufrufen und einstellen. Links zu weiterführenden Informationen finden Sie unter www.SMA-Solar.com:...

  • Seite 147: Menüstruktur Des Sunny Remote Control

    SMA Solar Technology AG 15  Menüstruktur des Sunny Remote Control 15 Menüstruktur des Sunny Remote Control 15.1 Benutzermodus Abbildung 19: Menüstruktur Benutzermodus Betriebsanleitung SI30M-44M-60H-80H-BE-de-32...

  • Seite 148: Installateurmodus Und Expertenmodus

    15  Menüstruktur des Sunny Remote Control SMA Solar Technology AG 15.2 Installateurmodus und Expertenmodus Abbildung 20: Menüstruktur Installateurmodus und Expertenmodus SI30M-44M-60H-80H-BE-de-32 Betriebsanleitung...

  • Seite 149: Kontakt

    SMA Solar Technology AG 16  Kontakt 16 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Typ des Wechselrichters Sunny Island • Seriennummer des Wechselrichters Sunny Island •...
  • Seite 150 08600 SUNNY (08600 78669) България International: +30 212 222 9 222 International: +27 (12) 622 3000 Italia SMA Italia S.r.l. United Kingdom SMA Solar UK Ltd. Milano Milton Keynes +39 02 8934-7299 +44 1908 304899 SMA Solar (Thailand) Co., Ltd.
  • Seite 152 SMA Solar Technology www.SMA-Solar.com...

Diese Anleitung auch für:

Sunny island 6.0hSunny island 4.4mSunny island 8.0h

Inhaltsverzeichnis
