3.1.1 Bedienen der Bedieneinheit

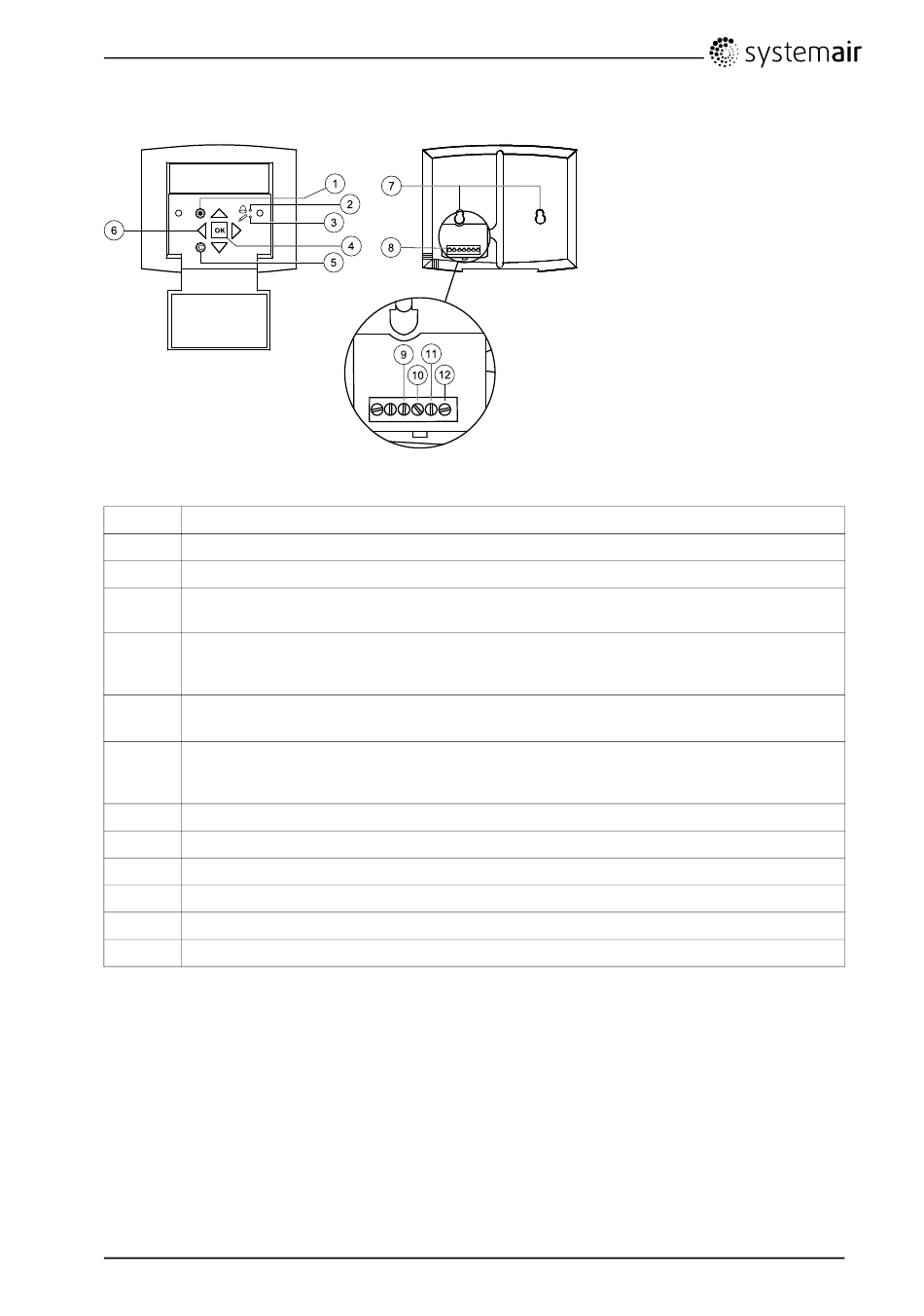

Bild 4 Die Bedieneinheit
Position Erklärung
1 Alarm-Taste: Ermöglicht Zugang zur Alarmliste.
2 Alarm-LED: Zeigt Alarm durch blinkendes rotes Licht an.
3 Schreiben-LED: Zeigt durch blinkendes gelbes Licht an, dass Parameter eingestellt oder
geändert werden können.
4 OK-Taste: Drücken Sie diese Taste, damit Sie Parameter ändern oder einstellen können,
sofern dies möglich ist. Sie können diese Taste auch verwenden, um zwischen änderbaren
Parametern in einem Dialogfenster zu wechseln.
5
Abbrechen-Taste: Mit dieser Taste brechen Sie eine Änderung ab und kehren zu den
Ausgangseinstellungen zurück.
6 Rechts-/Links- & Oben-/Unten-Tasten: Mit diesen Tasten navigieren Sie in einem Menübaum
nach oben, unten, links & rechts. Die Oben-/Unten-Tasten können Sie zudem zum Erhöhen
oder Reduzieren von Werten beim Einstellen oder Ändern von Parametern verwenden.
7
Befestigungslöcher.
8 Anschlussblock.
9 Anschluss an braunes Kabel.
10 Anschluss an gelbes Kabel.
11
Anschluss an weißes Kabel.
12 Anschluss an schwarzes Kabel.
3.1.1.1 Navigieren in den Menüs
Die Startanzeige (die üblicherweise angezeigt wird) befindet sich im Menübaum auf der untersten
Ebene. Durch Drücken der UNTEN-Taste navigieren Sie durch die Menü-Optionen. Durch Drücken der
OBEN-Taste navigieren Sie in umgekehrter Richtung durch die Optionen. Zum Öffnen einer höheren
Menüebene platzieren Sie den Cursor mit Hilfe der OBEN- oder UNTEN-Taste auf das Menü, auf das Sie
zugreifen wollen, und drücken anschließend die RECHTS-Taste. Sofern Sie über die entsprechenden
Zugriffsrechte verfügen, wechselt die Anzeige zu dem von Ihnen ausgewählten Menü.
In den einzelnen Ebenen gibt es ggf. mehrere neue Menüs, durch die Sie mit Hilfe der OBEN-/UNTEN-
Tasten navigieren. In einigen Fällen gibt es weitere Untermenüs, die mit einem Menü oder Menüpunkt
verbunden sind. Diese erkennen Sie an einem Pfeil auf der rechten Seite der Anzeige. Zum Öffnen eines
Menüs drücken Sie erneut die RECHTS-Taste. Wollen Sie zu der vorherigen Menüebene zurückkehren,
drücken Sie die LINKS-Taste.
