Vallox Commercial-Serie Montage- Und Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Vallox Anleitungen
  4. Lüftungsanlagen
  5. Commercial-Serie
  6. Montage- und serviceanleitung

Vallox Commercial-Serie Montage- Und Serviceanleitung

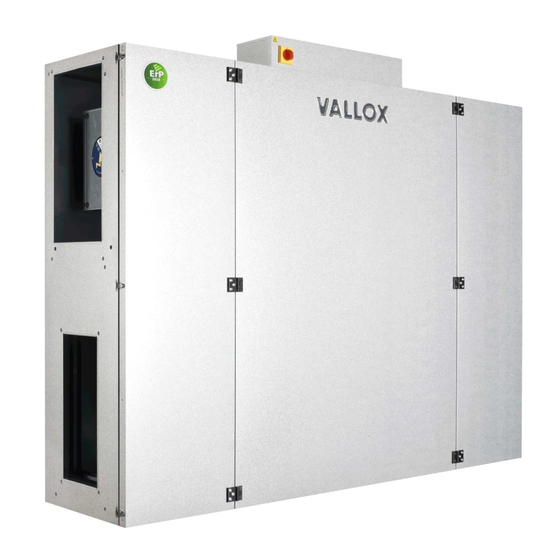

Lüftungsgeräte mit wärmerückgewinnung
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Commercial Line −
Zentrale Lüftungsgeräte
Vario 650 CC und Vario 650 CC EK
Vario 1000 CC und Vario 1000 CC EK
Vario 1500 CC und Vario 1500 CC EK
Vario 2500 CC und Vario 2500 CC EK
Vario 3500 CC und Vario 3500 CC EK
Steuerung - Benutzereinstellungen
Vario WEB-Interface | CC 100 T Commercial Control
Montage- und Serviceanleitung
Lüftungsgeräte mit Wärmerückgewinnung
vallox.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vallox Commercial-Serie

Inhaltszusammenfassung für Vallox Commercial-Serie

  • Seite 1 Vario 1000 CC und Vario 1000 CC EK Vario 1500 CC und Vario 1500 CC EK Vario 2500 CC und Vario 2500 CC EK Vario 3500 CC und Vario 3500 CC EK Steuerung - Benutzereinstellungen Vario WEB-Interface | CC 100 T Commercial Control Montage- und Serviceanleitung vallox.de...
  • Seite 2 Montage- und Serviceanleitung Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt der Firma Vallox entschieden haben. Mit dem Einsatz unserer Produkte leisten Sie einen wichtigen Beitrag zur Energieeinsparung und helfen beim Klimaschutz. Diese Betriebsanleitung zeigt Ihnen, wie Sie das Gerät richtig nutzen und optimal einstellen, gleichzeitig erhalten Sie wichtige Informationen zum sicheren und störungsfreien Betrieb.
