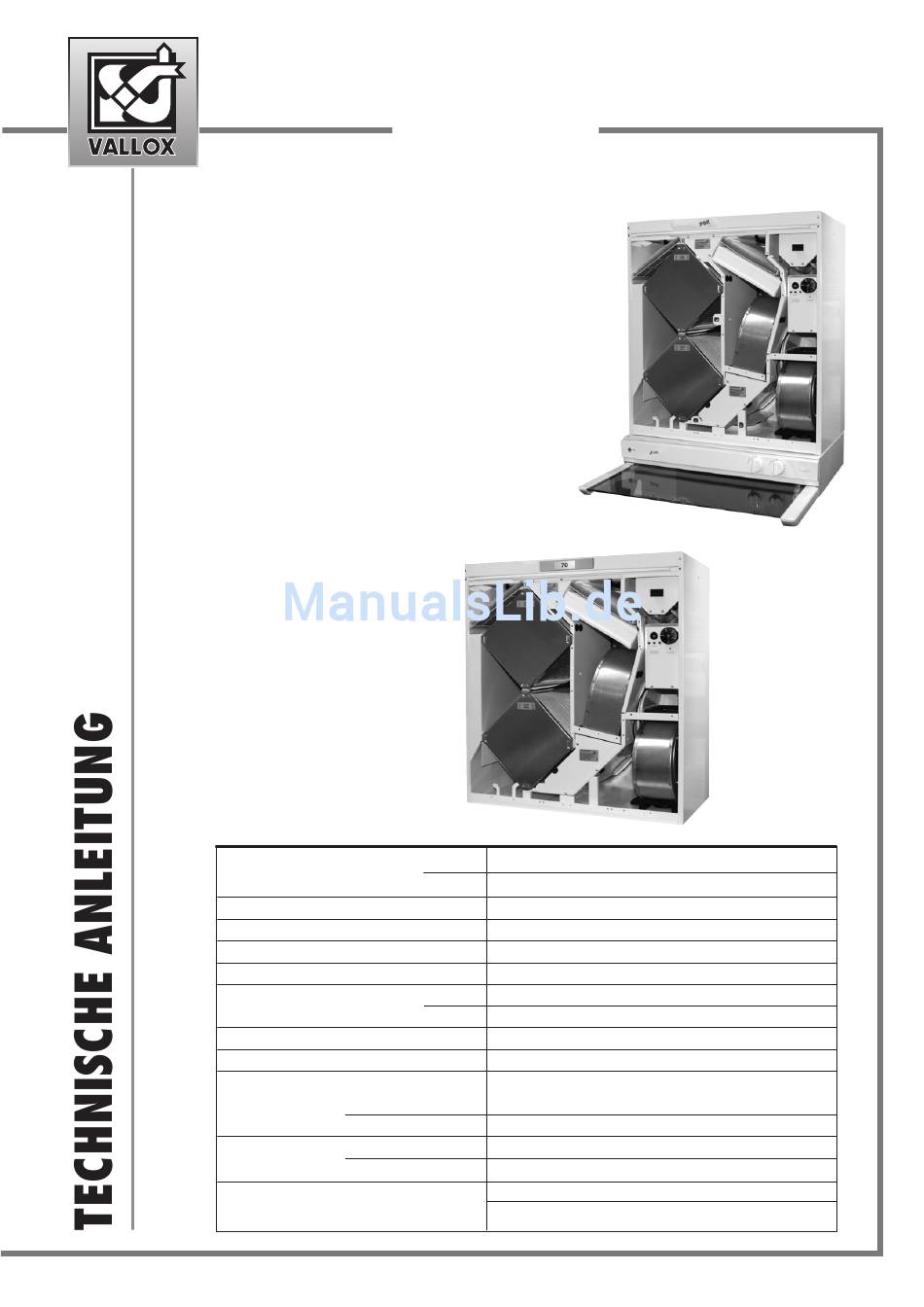

Modelle:

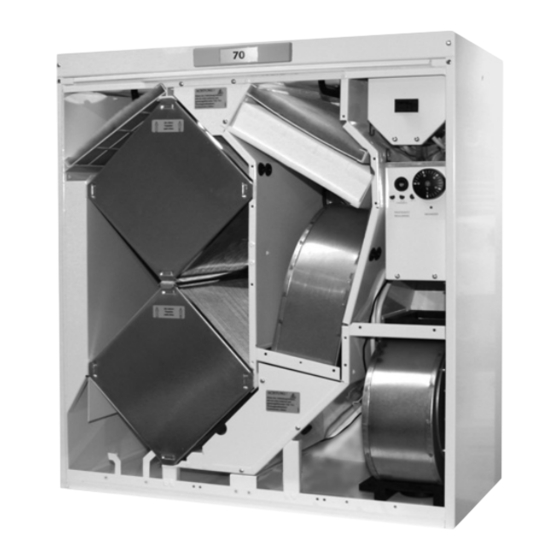

VALLOX 70 COMPACT R/L
VALLOX 70 K COMPACT R/L
• Für den Luftaustausch in Wohnungen von
Einfamilienhäusern, Reihenhäusern und
Mehrfamilienhäusern
• Austausch der Zuluft/Abluft mit Wärmerückgewinnung
• Leises Betriebsgeräusch
• Effektive Luftfilterung
• Eingebaute Umgehung des Wärmetauschers auf
Sommerbetrieb
• Regelung über separaten Schalter oder an der
Abzugshaube
• Kaminfunktion (Zusatzausstattung)
• Wartungsschalter als Standardausrüstung
• Tiefeneinstellung möglich
• Fest eingebaute Luftstrom-Messstutzen
Technische Daten
Ventilatoren
VALLOX 70/70K COMPACT
Wärmerückgewinnung
Umgehung des Wärmetauschers
Nachheizung
Vorheizung (Zusatzausstattung)
Filter
Gewicht
Wartungsschalter
Leistungsregelung
Anschlussleistung
und Daten
Zusatzausstattung
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
Vallox
70
Compact
VALLOX 70
COMPACT R
Zuluft
105 W
Abluft
105 W
2 x Plattenwärmetauscher, Wirkungsgrad ca. 75 %
Sommer-/Winter-Klappe
Elektrisch, max. 900 W
Elektrisch, max. 900 W
Zuluft
G 3 + F 7
Abluft
G 3
40 kg
Türschalter
VALLOX 70 COMPACT
vierstufiger Leistungswahlschalter oder
Dunstabzugshaube PTXP/I
VALLOX 70 K COMPACT
an der Abzugshaube
VALLOX 70 COMPACT
230 V, IP 34, 105 W
230 V, IP 30, 105 W
VALLOX 70 K COMPACT
Kaminfunktion
Filterüberwachung
VALLOX 70K
COMPACT R
3
56 dm
/s
50 Pa
3
65 dm
/s
50 Pa
• 1.09.348D
• 25.10.2011
© VALLOX
