Verwandte Anleitungen für Vallox digit SE+
Inhaltszusammenfassung für Vallox digit SE+

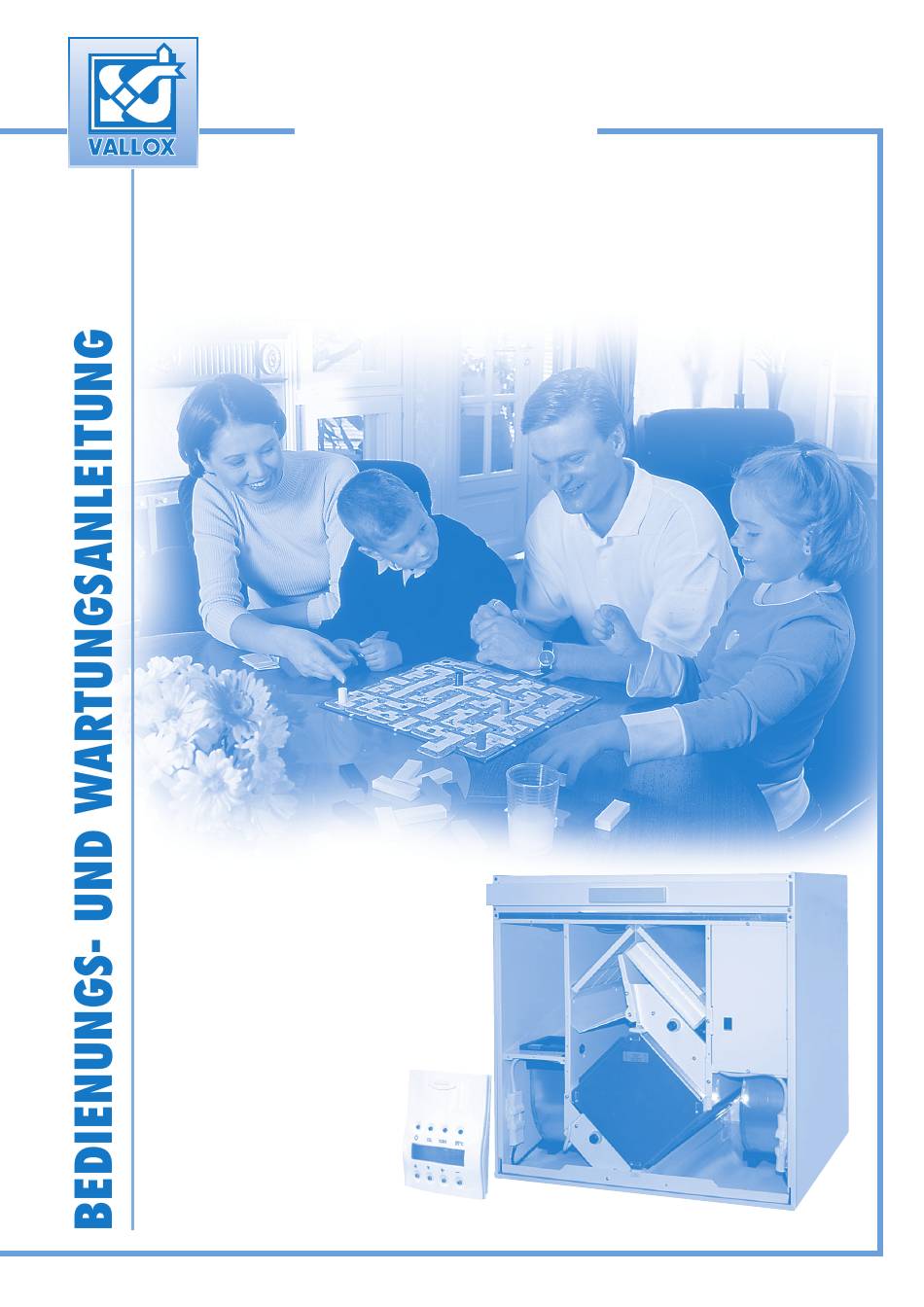

- Seite 1 Vallox • 1.09.395DH Digit • 25.8.2009 • Typ 3550 SE © VALLOX MODELLE: VALLOX digit SE+ VALLOX digit SE+ VKL FBD 382-LCD ELEKTRONISCHER REGLER MIT LCD-ANZEIGE © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
- Seite 2 VALLOX KWL digit SE+/SE+ VKL BEDIENUNGS- UND WARTUNGSANLEITUNG Vielen Dank, dass Sie sich für ein VALLOX –Lüftungs-System mit Wärmerückgewinnung entschieden haben. Lesen Sie die in der Betriebsanleitung zusammengefassten Informationen, bevor Sie Ihre VALLOX –Anlage in Betrieb nehmen. Darüber hinaus finden Sie Informationen zur Wartung und Pflege, die der einwandfreien Funktion sowie der Werterhaltung Ihrer VALLOX –...
-
Seite 3: Inhaltsverzeichnis
VALLOX KWL digit SE+ Modelle: FÜR DEN ALLTAGSGEBRAUCH Typennummer: 3550 SE Modelle: VALLOX KWL digit SE+, VALLOX KWL digit SE+ VKL Das Gerät VALLOX KWL digit SE+ hat eine Grun- deinstellung Ihrer Wohnung für normale Bedingun- VALLOX KWL digit SE+ gen. -
Seite 4: Drei Fragen Zum Luftaustausch
MODELL L MODELL R Zuluft in die Wohnung Zuluft in die Wohnung Abluft zum Gerät Abluft zum Gerät Außenluft zum Gerät Außenluft zum Gerät Fortluft nach drauße Fortluft nach draußen © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 5: Bedienungsanleitung Vallox Kwl Digit Se
Bausubstanz kondensieren und Feuchteschäden verursachen kann. Auch bei leerstehender Wohnung regeln die Fühler den Luftaustausch automatisch auf ein optimales Niveau. 2.1. Einschalten 1. Stecker an das Stromnetz anschließen. Das Gerät VALLOX KWL digit SE+ ist jetzt Feuchtefühler betriebsbereit. Reglereinheit 2. -
Seite 6: Lüftungsregelung Mit Dem Kohlendioxidfühler
• Die Kohlendioxid-Regelung ist präventiv. Wenn der Kohlendioxidwert steigt, wird die Lüftung höher bis auf Stufe 4 geregelt, auch wenn der Sollwert nicht überschritten wird. • An das Gerät VALLOX KWL digit SE+ können als Zusatzausstattung 1...5 Kohlendioxid- Fühler angeschlossen werden. -
Seite 7: Lüftungsregelung Mit Fernüberwachungssystem
VALLOX KWL digit SE+/SE+ VKL BEDIENUNGSANLEITUNG 2.7. Lüftungsregelung mit dem Feuchtefühler (Zusatzausstattung) • Das Gerät VALLOX KWL digit SE+ kann mit dem als Zusatzausstattung erhältlichen LON-Wandler an ein Fernüberwachungssystem angeschlossen werden. • Beim Anschluss des VALLOX KWL digit SE+ an ein Fernüberwachungssystem muss die Kompatibilität der Teile überprüft werden. -
Seite 8: Entfrosterfunktion Des Wärmetauschers Und Vorheizung
In der Reglereinheit erscheint unabhängig von der jeweiligen Anzeige die Störungsmeldung "EINFRIERGEFAHR". • Wenn die Zulufttemperatur über 10 °C liegt, schalten die Ventilatoren automatisch ein und die Absperrklappen öffnen . © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 9: Kaminfunktion / Stoßlüftung Kaminfunktion
• Bei sonstigen Störungen sind die Kontakte geschlossen. 2.18. Luftfilterung Im Gerät VALLOX KWL digit SE+ sind an der Zuluftseite ein Feinfilter (B) der Klasse F7 und ein Grobfilter (A) der Klasse G3 eingebaut, an der Abluftseite ein Grobfilter (C) der Klasse G3. Die Filter müssen beim Lüftungsbetrieb immer im Gerät eingesetzt sein. -
Seite 10: Bedienungsanleitung
Kühlfunktion des MLV-Sole-Erdwärmetauschers ein, wenn die Zulufttemperatur über der Regelungstemperatur der Zuluft liegt. ACHTUNG! Bei der Auswahl der Temperatur ist zu beachten, dass im Zuluftkanal keine zu kalte Luft zirkuliert (bei Temperaturen unter 20 °C steigt die Kondenswassergefahr). © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 11: Einstellungsmenü
Die gewünschte Temperatur für die Umgehung des Wärmetauschers wird mit den + und - Tasten WRG Bypass gewählt. Wenn die Außentemperatur niedriger als die Temperatur der Wärmetauscher-Umgehung ist, steht die Sommer-/Winter-Klappe auf Winterbetrieb. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 12 Das Gerät vom Netzanschluss (Stecker) trennen, kurze Zeit warten, und dann gleichzeitig mit dem Netzanschluss (Stecker) des Gerätes die Taste 1 (EIN/AUS) drücken. Achtung: Beim Ausschalten des Gerätes über die Taste 1 (EIN/AUS) ist das Gerät nicht spannungsfrei! © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 13: Wochenuhrsteuerung
Frostschutz (Wärmetauscher) 3 °C Hysterese des Frostschutzes 0 °C Einstellung der Vorheizung Wartungsanzeige 4 Monate 12 °C Umgehung des Wärmetauschers Kaskadenregelung Nicht verwendet Einstellung des Feuchteniveaus (RH) = automatisch Schaltertyp Kamintastschalter © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 14: Wartungsanleitung
Das Zeitintervall der Wartungsanzeige nach ei- angebrachte Aufkleber "Nach oben" auf die Ecke zeigt, die der oberen Stütze entgegenkommt. genem Bedarf einrichten, siehe Anleitung 3.3.21. (abhängig vom Reinheitsgrad der Außenluft und der Raumluft). © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 15: Ventilatoren Und Nachheizregister
B Mit dem Finger auf die andere Seite des Flanschs drücken. C Den Haken an der Vorderkante der Klappe unter die Vorderkante des Flanschs bringen. Demontage der Klappe erfolgt in umgekehrter Reihenfolge. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 16: Filterüberwachung
überprüfen, dass der Kondensatanschluss (L) in der Bodenwanne nicht verstopft ist. Dies kann durch Zugabe von etwas Wasser in die Bodenwanne überprüft werden. Bei Bedarf reinigen. Darauf achten, dass kein Wasser in elektrische Geräte gelangt. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 17: Störungen
überprüfen und Fühler bei Bedarf austauschen. ist stehengeblieben. Meldung "Außenluftfühler • Defekt im Außenluft-Fühler. • Wartungsfirma verständigen: Installation des Fühlers defekt" in der Anzeige, Gerät überprüfen und Fühler bei Bedarf austauschen. ist stehengeblieben. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 18 Lüfterstufe ist 7 oder 8 ansonsten funktioniert das Gerät normal. Nach einem eventuellen Stromausfall schaltet das Gerät mit der minimalen Ventilatorleistung ein. Alle anderen gewählten Einstellungen und Einstellwerte bleiben im Gerätespeicher erhalten. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
- Seite 19 VALLOX KWL digit SE+/SE+ VKL...
- Seite 20 86911 Dießen Tel. +49 (0) 8807 - 9466-0 Fax +49 (0) 8807 - 9466-99 www.heinemann-gmbh.de Vallox Oy • Myllykyläntie 9-11• FIN-32200 Loimaa • Tel. + +358 10 7732 200 • www.vallox.com © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
