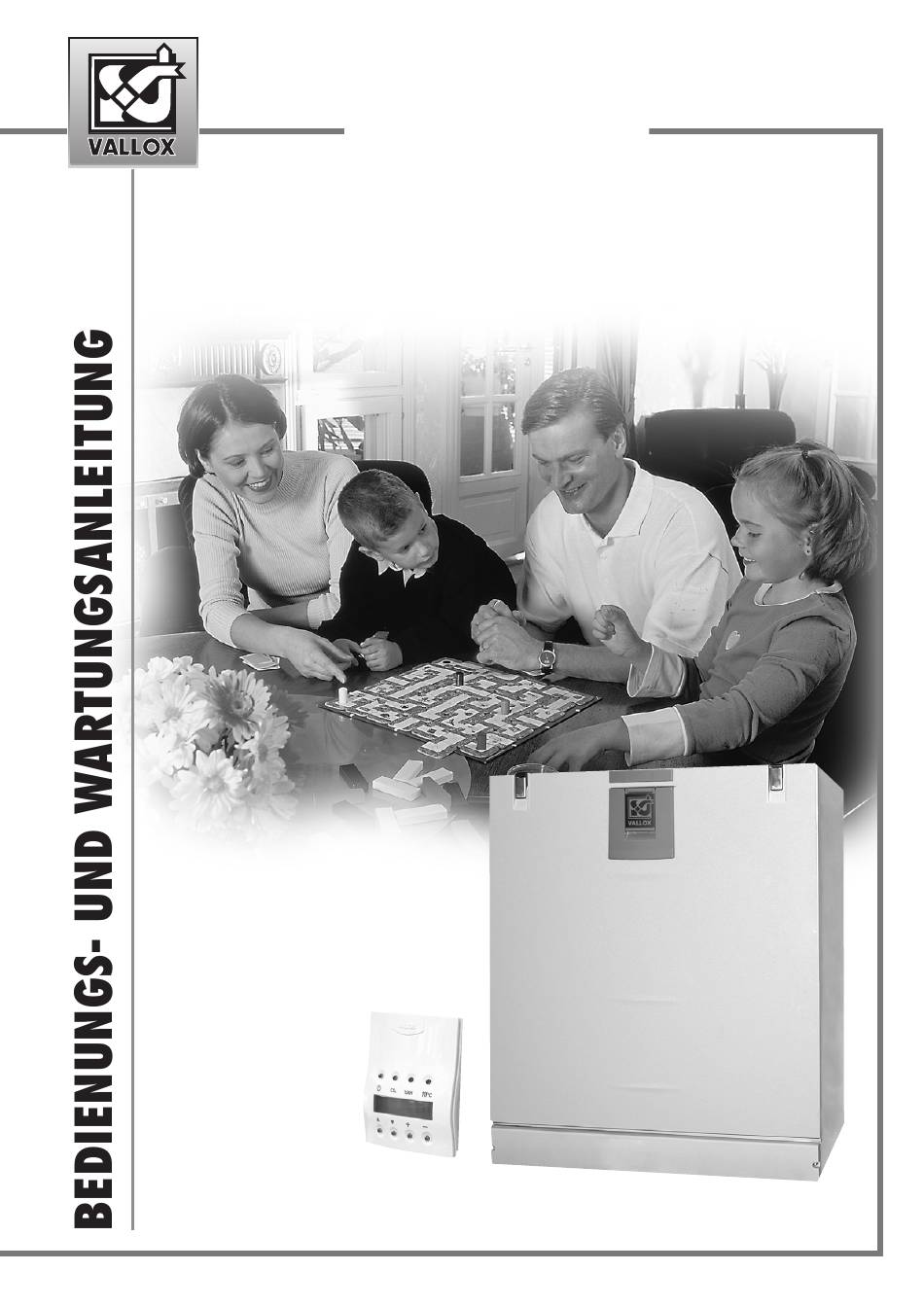

- Seite 1 Vallox ValloPlus • 1.09.378HDSole • 7.4.2011 • Typ 3534 © VALLOX Sole Elektronisch geregelter Austausch der Zuluft/Abluft mit Wärmerückgewinnung FBD 382-LCD ELEKTRONISCHER REGLER MIT LCD-ANZEIGE © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 2: Bedienungs- Und Wartungsanleitung Valloplus Se 500 Sole
VALLOX ValloPlus SE 500 Sole BEDIENUNGS- UND WARTUNGSANLEITUNG ValloPlus SE 500 Sole Vielen Dank, dass Sie sich für ein VALLOX –Lüftungs-System mit Wärmerückgewinnung entschieden haben. Lesen Sie die in der Betriebsanleitung zusammengefassten Informationen, bevor Sie Ihre VALLOX –Anlage in Betrieb nehmen. -
Seite 3: Inhaltsverzeichnis
Kondenswasser ..............S. 16 Achtung! VORGEHEN BEI STÖRFÄLLEN ..............S. 17 Der Luftaustausch darf niemals ganz ausgeschaltet werden, weil er ein gleichmäßiges Raumklima gewährleistet und aus der Bausubstanz austretende Gase und Staub abführt. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 4: Drei Fragen Zum Luftaustausch • Sauna
Saunens, beim Wäschewaschen und bei der Speisezubereitung ein erhöhter Luftaustausch eingestellt; bei starkem Frost oder wenn sich in der Wohnung niemand aufhält, genügt eine niedrige Lüftungsstufe. Die Kohlendioxid- und Feuchtefühler regeln den Luftaustausch der Wohnung automatisch nach Bedarf. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 5: Bedienungsanleitung Vallox Valloplus Se 500 Sole
Wohnung regeln die Fühler den Luftaustausch automatisch auf ein optimales Niveau. 2.1. Einschalten Druckdifferenzschalter 1. Stecker an das Stromnetz anschließen. VALLOX ValloPlus SE 500 Sole ist jetzt betriebsbereit. 2. Gerät einschalten und an der Reglereinheit die Lüftungsleistung wählen. Zum Gerät gehören eine oder mehrere Reglereinheiten. Siehe Bedienungsanleitung der Reglereinheit, Punkt 3.2. - Seite 6 VALLOX ValloPlus SE 500 Sole BEDIENUNGSANLEITUNG © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 7: Lüftungsregelung Mit Kohlendioxidfühler
Einstellwertes bleibt. Wenn mehr als ein Fühler eingesetzt wird, erfolgt die Regelung der Ventilatorleistung nach dem höchsten Messergebnis. • An das Gerät VALLOX ValloPlus SE 500 Sole können als Zusatzausstattung 1...5 Kohlendioxid- Fühler angeschlossen werden. • Die Regelung wird ein- oder ausgeschaltet, bei Bedarf wird an der Reglereinheit ein Einstellwert (500...2000 ppm) eingegeben. -
Seite 8: Lüftungsregelung Über Spannungs- Oder Stromsignale
Grenzen. 2.7. Lüftungsregelung mit Fernüberwachungssystem (Zusatzausstattung) • Das Gerät VALLOX ValloPlus SE 500 Sole kann mit dem als Zusatzausstattung erhältlichen EIB/LON-Wandler an ein Fernüberwachungssystem angeschlossen werden. • Beim Anschluss des VALLOX ValloPlus SE 500 Sole an ein Fernüberwachungssystem muss die 2.8. -
Seite 9: Umgehungsfunktion Der Wärmerückgewinnung
• Das Symbol der Wartungsanzeige wird an der Reglereinheit quittiert (siehe Bedienungsanleitung der Reglereinheit Punkt 3.3.10.) • Das Zeitintervall kann an der Reglereinheit im Bereich 1 - 15 Monaten eingestellt werden. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 10: Filterüberwachungsfunktion
BEDIENUNGSANLEITUNG 2.15. Filterüberwachungsfunktion • Wenn das Gerät VALLOX ValloPlus SE 500 Sole mit Druckdifferenzschaltern für die Überwachung der Druckdifferenz der Zuluft- und Abluftfilter ausgestattet ist, lassen sie bei einem Ansteigen des Drucks über den Einstellwert in der Hauptanzeige der Reglereinheit das Symbol ( ) der Filterüberwachung aufleuchten. -
Seite 11: Reglereinheit
Kühlfunktion des MLV-Sole-Erdwärmetauschers ein, wenn die Zulufttemperatur über der Regelungstemperatur der Zuluft liegt. ACHTUNG! Bei der Auswahl der Temperatur ist zu beachten, dass im Zuluftkanal keine zu kalte Luft zirkuliert (Kondenswassergefahr). © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 12: Einstellungsmenü
3.3.13. Einstellung der Abluftseite des Ventilators Der gewünschte Ventilator-Einstellwert wird mit den + und – Tasten gewählt. Die Drehzahl des DC-Ventil.Abluft Abluftventilators kann durch Eingabe eines geringeren Prozentwertes gesenkt werden. 100% © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 13 Die gewünschte maximale Ventilatorleistung wird mit den + und – Tasten gewählt. Die Max-Lüftungsst. maximale Ventilatorleistung arbeitet entweder zusammen mit den Regelfunktionen oder ständig. Siehe Punkt 3.3.6., Betriebsart der Maximalleistungseinstellung. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 14: Wochenuhrsteuerung
Tag 1…7 1=Montag, 2=Dienstag usw. hour Stunde 0…23 Min Minuten 0…60 Exit Einstellungen quittieren und verlassen 3.5. Werkseinstellungen Das Gerät VALLOX ValloPlus SE 500 Sole hat folgende Werkseinstellungen: Ventilator-Grundleistung Maximale Ventilatorleistung Kohlendioxid-Regelung (CO = 900 ppm CO Regelungsintervall = 10 Min. -
Seite 15: Wartungsanleitung
Gerät einbauen. Beim Wiedereinbau auf den Aufkleber “nach oben” an dem Wärmetauscher achten. Achtung: Beim KWL Gerät mit Enthalpie - Tauscher ist die Oberfläche durch absaugen zu reinigen. Enthalpie - Wärmetauscher nicht feucht ausspülen! © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 16: Ventilatoren
Druckluft reinigen. 4.5. Filterüberwachung (Zusatzausstattung) Für das Gerät VALLOX ValloPlus SE 500 Sole ist als Zusatzausstattung eine Filterüberwachung erhältlich. Das Symbol der Filterüberwachung ( ) leuchtet in der Hauptanzeige - bei sauberen Filtern - normalerweise bei den Lüfterstufen 7 und 8 auf; hierbei sind keinerlei Wartungsmaßnahmen erforderlich. - Seite 17 überprüfen und Fühler bei Bedarf austauschen. Gerät ist stehengeblieben. Meldung "Außenluftfühler • Defekt im Außenluftfühler. • Wartungsfirma verständigen: Installation des Fühlers defekt" in der Anzeige, Gerät überprüfen und Fühler bei Bedarf austauschen. ist stehengeblieben. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 18: Vorgehen Bei Störfällen
Alle anderen gewählten Einstellungen und Einstellwerte bleiben im Gerätespeicher erhalten. HEINEMANN GmbH - die Frischluftspezialisten- Von- Eichendorff- Straße 59 A 86911 Dießen Tel. +49 (0) 8807 - 9466-0 Fax +49 (0) 8807 - 9466-99 www.heinemann-gmbh.de www.vallox.com © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
