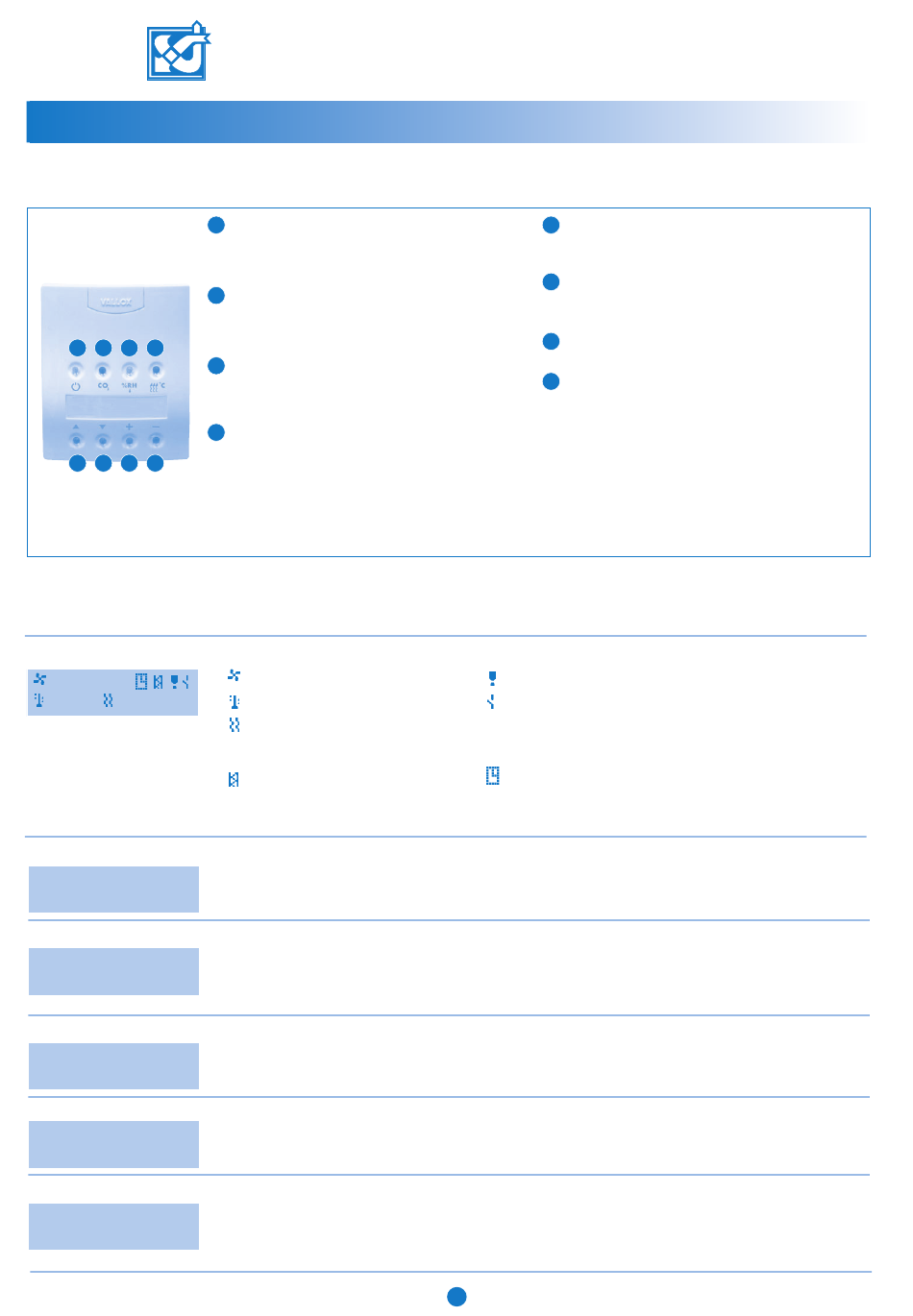

BEDIENUNGSANLEITUNG DER REGLEREINHEIT
3.
Reglereinheit
Mit dieser Taste wird das Luftaustauschgerät ein- und ausgeschaltet. Wenn die Leuchtanzeige leuchtet, ist das Gerät eingeschaltet.
3.1 Tastatur
1
2
3
4
5
6
7
8
3.2
Bedienmenü
Mit den Blättertasten (siehe Punkte 3.2.1. - 3.2.6.) kann in den Anzeigen des Bedienmenüs (siehe Punkt 3.1,
Abbildungstexte 5 und 6) geblättert werden.
3.2.1.
Hauptanzeige und Änderung der Ventilatorleistung
3
21 C
10:20
3.2.2.
Übergang zum Einstellungsmenü
Einstellungen
s. Anleitung
3.2.3.
Wochenuhrsteuerung
Wochenprogramm
Ein
3.2.4.
Luftqualitätsanzeige
RH1 35%
RH2 40%
CO2
0821 PPM
3.2.5.
Temperaturanzeige
Auss 20
Abl
20
Zul
20
Fort 20
3.2.6.
Einstellung der Zulufttemperatur
Temp. Einstell.
20C
VALLOX KWL digit SE+/SE+ VKL
Starttaste
1
Mit dieser Taste wird das Luftaustauschgerät ein- und
ausgeschaltet. Wenn die Leuchtanzeige leuchtet, ist
das Gerät eingeschaltet.
Kohlendioxid-Regelung
2
Mit dieser Taste wird die Kohlendioxid-Regelung
ein- und ausgeschaltet. Wenn die Leuchtanzeige
leuchtet, ist die Regelung eingeschaltet.
Feuchteregelung
3
Mit dieser Taste wird die Feuchteregelung ein- und
ausgeschaltet. Wenn die Leuchtanzeige leuchtet, ist
die Regelung eingeschaltet.
Winter- /Sommerbetrieb
4
Mit dieser Taste wird der Winterbetrieb (Wärmerück-
gewinnung) ein- und ausgeschaltet (durch drücken der
LED). Wenn die LED leuchtet, ist der Winterbetrieb
eingeschaltet, d.h. es findet Wärmerückgewinnung statt.
Wenn die LED nicht leuchtet ist der Sommerbetrieb
eingeschaltet, d.h. die automatische, temperaturabhängige
Bypassklappensteuerung ist aktiv.
Ventilatorleistung (3).
3
Zulufttemperatur (21 °C).
21 C
Die Nachheizung heizt.
Uhrzeit.
10:20
Alarm der Filterüberwachung.
Die Ventilatorleistung kann in dieser Anzeige mit den + und – Tasten geändert werden (siehe
Punkt 3.1., Abbildungstexte 7 und 8).
Durch gleichzeitiges Betätigen der + und - Tasten gelangt man in der Reglereinheit zum
Einstellungsmenü. Im Einstellungsmenü können Einstellwerte des Lüftungsgerätes geändert werden.
Die Wochenuhrsteuerung kann mit der + Taste eingeschaltet und mit der – Taste ausgeschaltet
werden. Die Wochenuhrsteuerung ist eingeschaltet, wenn das Symbol der Wochenuhr-Steuerung in
der Hauptanzeige angezeigt wird. In der Wochenuhrsteuerung werden die Ventilator-Grundleistung
des Lüftungsgeräts und die Zulufttemperatur nach dem Programm in Punkt 3.3.4 geregelt.
Wenn die entsprechenden Messfühler eingebaut sind (Zusatzausstattung), werden in der
Luftqualitätsanzeige der Feuchte- und Kohlendioxidgehalt angezeigt.
Die Temperaturanzeige zeigt die Temperaturen der Außenluft, der Raumluft, der Zuluft
und der Fortluft an. Die Thermofühler messen mit einer Genauigkeit von ± 2 °C.
Die Temperatureinstellung der Zuluft kann mit den + und – Tasten geändert werden. Beim Modell MLV
schaltet die Kühlfunktion des MLV-Sole-Erdwärmetauschers ein, wenn die Zulufttemperatur über der
Regelungstemperatur der Zuluft liegt. ACHTUNG! Bei der Auswahl der Temperatur ist zu beachten, dass im
Zuluftkanal keine zu kalte Luft zirkuliert (bei Temperaturen unter 20 °C steigt die Kondenswassergefahr).
Nach oben blättern
5
Mit dieser Taste kann in der Anzeige nach oben
geblättert werden.
Nach unten blättern
6
Mit dieser Taste kann in der Anzeige nach unten
geblättert werden.
Plus-Taste
7
Mit dieser Taste können Werte vergrößert werden.
Minus-Taste
8
Mit dieser Taste können Werte verkleinert werden.
Stromausfall
Nach einem Stromausfall schaltet das Gerät mit
der Grundleistungsstufe ein. Die gewählten
Regelungen und Einstellwerte bleiben trotz des
Stromausfalls im Gerät gespeichert.
Alarm der Wartungsanzeige.
Kamin- / Stoßlüftungsschalter eingeschaltet. Der
Kamin-/Stoßlüftungsschalter wird in dieser Anzeige
durch 2 Sekunden langes gleichzeitiges
Gedrückthalten der + und – Tasten eingeschaltet.
Wochenzeitschaltuhr eingeschaltet.
