Inhaltsverzeichnis
• Austausch der Zuluft/Abluft
mit Wärmerückgewinnung
• Leises Betriebsgeräusch
• Energieeffizientes Gerät;
Kreuzstrom-Wärmetauscher mit
hohem Wirkungsgrad
• Elektronische Regelung mit
FBD 382 – LCD oder funkgesteuerte
Fernbedienung (Zusatzausstattung)
• Wochenuhrsteuerung
• Feuchteregelung (Zusatzausstattung)
• Kohlendioxid-Regelung
(Zusatzausstattung)
• Wartungsanzeige
• Sommer-/Winterautomatik
• Kamin-/Stoßlüftungsfunktion
• Gute Luftfilterung
• Fest eingebaute Luftstrom-
Messstutzen
• Leichte und schnelle Montage
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
Vallox
Digit
Elektroanschluss
Schutzart
Ventilatoren Abluft 210 W, 0,91A (AC)
Zuluft 210 W, 0,91A (AC)
Wärmerückgewinnung

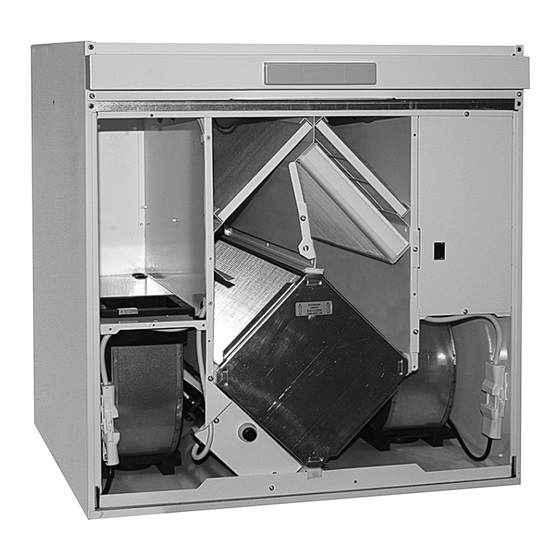

VALLOX KWL digit SE+
Nachheizelement
VALLOX KWL digit SE+ VKL
Nachheizelement (Zubehör)
Filter
Zuluft
Abluft
Gewicht
Optionen
der Lüftungsregelung
Zusatzausstattung
SE
+
Modelle
KWL digit SE+ R
KWL digit SE+ L
KWL digit SE+ VKL R
KWL digit SE+ VKL L
FBD 382-LCD
ELEKTRONISCHER REGLER
MIT LCD-ANZEIGE
KWL digit SE+ R
(Modell mit Elektroregister)
230 V, 50 Hz
Schutzart IP 34
3
430 m
/h (120 Pa)
3
400 m
/h (100 Pa)
Kreuzstrom-Wärmetauscher, n > 60 %
1,55 kW/6,7 A
1200 W /5,2 A
0,35 kW / 1,5 A
Warmwasserheizregister
G3 und F7
G3
71 kg
Steuerung über Reglereinheit
Wochenuhrsteuerung
CO
- und %RH-Regelung (Zusatzausstattung)
2
Funk-Fernbedienung (Zusatzausstattung)
CO
- Fühler
2
%RH-Fühler
Funk-Fernbedienung
Filterüberwachung (Zuluft und/oder Abluft)
EIB- oder LON-Wandler
Deckenbefestigung
Durchführung durch obere Geschossdecke
• 1.09.391DH
• 4.01.2010
• Typ 3550 SE
© VALLOX
Inhaltsverzeichnis
Verwandte Anleitungen für Vallox FBD 382-LCD
Inhaltszusammenfassung für Vallox FBD 382-LCD
- Seite 1 • Gute Luftfilterung Zusatzausstattung - Fühler • Fest eingebaute Luftstrom- %RH-Fühler Messstutzen Funk-Fernbedienung • Leichte und schnelle Montage Filterüberwachung (Zuluft und/oder Abluft) EIB- oder LON-Wandler Deckenbefestigung Durchführung durch obere Geschossdecke © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
- Seite 2 • KWL digit SE+ – L Außenluftansaugung links Die Abbildungen in der Technische Anleitung zeigen das VALLOX KWL digit SE+–R. Beim VALLOX KWL digit SE+–L, ist die Anordnung der Filter, Ventilatoren, Bypassklappe,..spiegelbildlich. Das VALLOX KWL digit SE+ wird standardmäßig mit einem 8-Stufen-Schalter, manuell schaltbar geliefert.
-
Seite 3: Abmessungen Und Hauptteile
(hinter der Abdeckung) Linksseitiges Modell (L) Sommer-/Winter-Klappe Stellantrieb für Fortluft nach draußen Wartungsschalter Wasserheizregister/Ventil Außenluft zum Gerät Anschluss ø 12 Abluft aus der Wohnung Zuluft in die Wohnung Vorlaufflüssigkeit/Wasser Rücklaufflüssigkeit/Wasser © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 4 Druckwert der Zuluftkanäle, mit dem schwarzen Messschlauch den Druckwert der dm 3 / s Abluftkanäle. Beachten Sie das Gerätemodell und ob Sommer- oder Winterstellung m 3 / h eingestellt ist. Volumenstrom © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
- Seite 5 Schalldruckpegel dB (A) in dem Raum, in dem es montiert ist (bei 10 m Schallabsorption) REGELSTELLUNG / LUFTSTROM (Zuluft/Abluft) 44/48 l/s 55/62 l/s 76/81 l/s 93/105 l/s , dB(A) © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 6: Vallox Digit Sed Reglereinheit
VALLOX KWL digit SE+ VALLOX DIGIT SED REGLEREINHEIT Steuerung Das Gerät Vallox KWL digit SE+ kann über die mitgelieferte Reglereinheit geregelt werden (max. 3 Stück), sowie mit den als Zusatzausstattung erhältlichen CO -Fühlern (max. 5 Stück) und %RH- Feuchtefühlern (max. 2 Stück). Die Ventilatorleistungen des Gerätes können über eine Fernüberwachung mit Spannungs- oder Stromsignalen gesteuert werden. - Seite 7 SCHALTLEISTE DES SLAVE-GERÄTES Slave-Gerät dürfen keine Reglereinheit und keine Fühler angeschlossen werden. ACHTUNG! Die (+)-Leitung darf nicht an ein SLAVE-GERÄT angeschlossen werden. An einem SLAVE-GERÄT darf kein 6K8 -Widerstand angebracht sein. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
- Seite 8 = grau vio = violett Stellantrieb für Elektro- Elektro- Wasserheizregister Nachheizregister Vorheizregister (VKL-Modelle) A REGELUNG DER VENTILATOREN VERBINDUNGSLEITER BEI VERBINDUNGSLEITER BEI MIT SPANNUNGS-/STROMSIGNAL SPANNUNGSSIGNAL-STEUERUNG STROMSIGNAL-STEUERUNG WAHL AM VERBINDUNGSLEITER A (WERKSEINSTELLUNG) © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
- Seite 9 VENT.STEUERUNG KAMINTAST- RS-485 BUS MELDUNG SCHALTER SCHALTGEHÄUSE (oben auf dem Gerät) VALLOX KWL digit SE+ STECKERVERBINDUNG 10A/16A 16 A, WENN ELEKTRISCHE VOR- UND NACHHEIZUNG EINGEBAUT SIND 1,8 m VON GERÄTEOBERSEITE © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 10: Nachheizung / Leistungswerte Vkl-Heizregister
1,25 1,45 1,55 1,25 0,75 0,25 0,01 0,02 0,03 0,04 0,05 0,06 0,08 0,1 Wasserabkühlung im Register °C Flüssigkeitsstrom dm Zulufttemperatur zum Register 12 °C Flüssigkeitsstrom 0,05 dm Flüssigkeitsstrom 0,03 dm © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 11 Stoßlüftungstastschalter Drucküberwachung der Abluftseite EIB-LON-Wandler Fernkontrollsteuerung Zusatzausstattung Abluftventilator AC qv = 430 m /h (120 Pa) Standard Feuchtefühler Automatisch / Regelbereich 1...99 % (99) Zusatzausstattung Feuchteregelung Regelungsintervall 1...15 Min. (10) © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 12: Zulufttemperatur
Die Steuer- und Regeleinheit des Gerätes steuert die Funktion der Nachheizeinheit LP2 nach den Messdaten des Abluftfühlers TE4 und versucht dabei, die Ablufttemperatur auf dem an der Reglereinheit H eingestellten Wert (+10...+30 °C) zu halten. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 13 Standard der Abluftseite LON-Wandler Fernkontrollsteuerung Zusatzausstattung Abluftventilator AC qv = 430 m /h (120 Pa) Standard Feuchtefühler Automatik / Regelbereich 1...99 % (99) Zusatzausstattung Feuchteregelung Regelungsintervall 1... 15 Min. (10) © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 14: Funktionsbeschreibung / Modell Vkl
Die Steuer- und Regeleinheit des Gerätes steuert die Funktion der Nachhei- zeinheit LP2 nach den Messdaten des Abluftfühlers TE4 und versucht dabei, die Ablufttemperatur auf dem an der Reglereinheit H eingestellten Wert (+10...+30 °C) zu halten. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 15 KWL digit SE+ kann auch in Feuchträumen installiert werden, jedoch nicht in einem Waschraum neben einer Sauna. DECKENBEFESTIGUNG Für das Gerät VALLOX KWL digit SE+ ist als Zusatzausstattung eine einfach zu montierende Deckenbefestigungsplatte erhältlich (Patent beantragt). Die Deckenbefestigungsplatte wird mit M8-Gewindestangen an der Decke befestigt. Die Gewindestangen sind so zu befestigen, dass sie das Gewicht des Gerätes (ca.
-
Seite 16: Wandmontage
Wand 2 mm. HEINEMANN GmbH - die Frischluftspezialisten- Von- Eichendorff- Straße 59 A 86911 Dießen Tel. +49 (0) 8807 - 9466-0 Fax +49 (0) 8807 - 9466-99 www.heinemann-gmbh.de www.vallox.com © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
