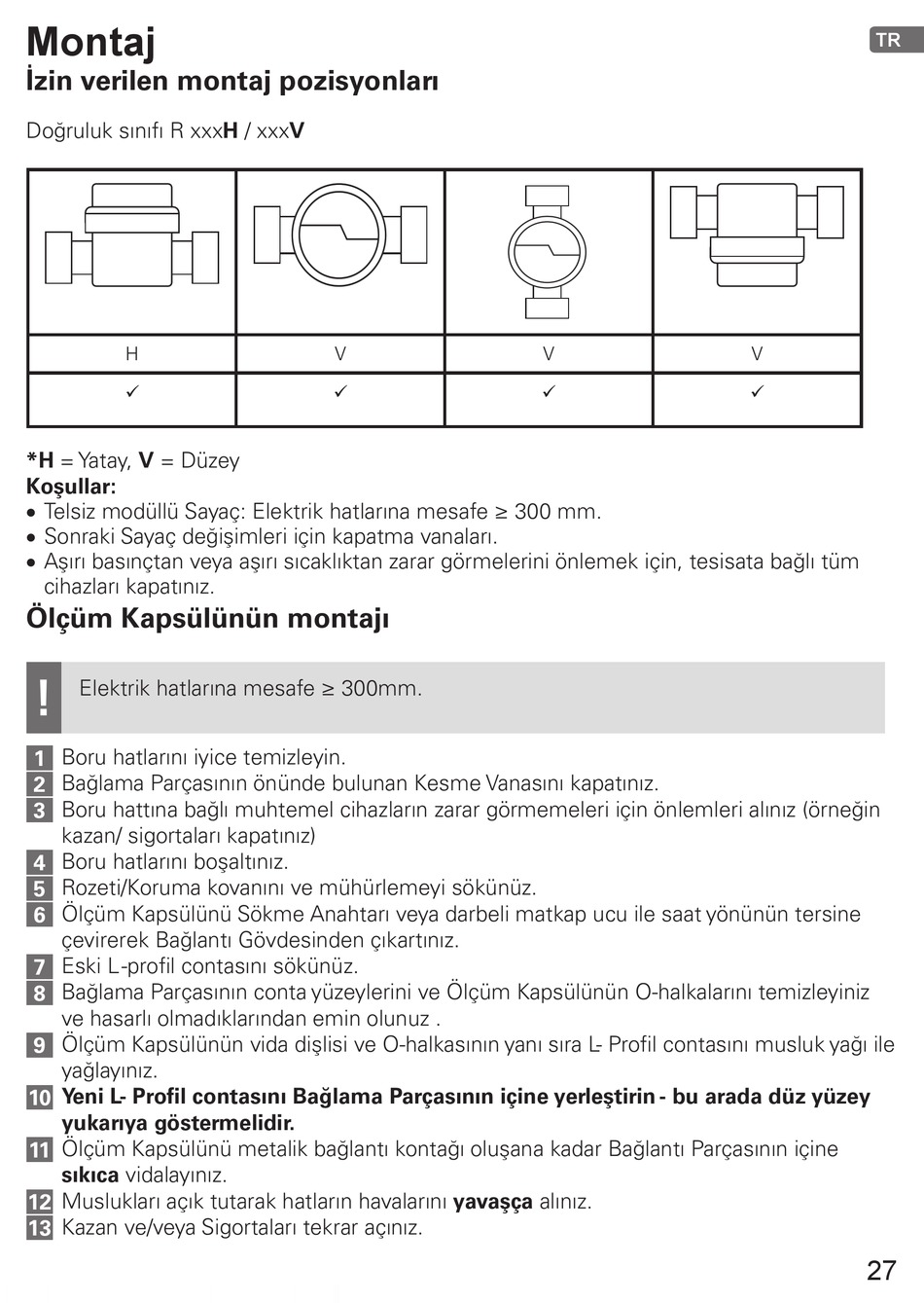

Montaj
İzin verilen montaj pozisyonları
Doğruluk sınıfı R xxxH / xxxV
H

*H = Yatay, V = Düzey
Koşullar:
• Telsiz modüllü Sayaç: Elektrik hatlarına mesafe ≥ 300 mm.
• Sonraki Sayaç değişimleri için kapatma vanaları.
• Aşırı basınçtan veya aşırı sıcaklıktan zarar görmelerini önlemek için, tesisata bağlı tüm
cihazları kapatınız.
Ölçüm Kapsülünün montajı
!
Elektrik hatlarına mesafe ≥ 300mm.
1 Boru hatlarını iyice temizleyin.
2 Bağlama Parçasının önünde bulunan Kesme Vanasını kapatınız.
3 Boru hattına bağlı muhtemel cihazların zarar görmemeleri için önlemleri alınız (örneğin
kazan/ sigortaları kapatınız)
Boru hatlarını boşaltınız.
4
5 Rozeti/Koruma kovanını ve mühürlemeyi sökünüz.
6 Ölçüm Kapsülünü Sökme Anahtarı veya darbeli matkap ucu ile saat yönünün tersine
çevirerek Bağlantı Gövdesinden çıkartınız.
7 Eski L -profil contasını sökünüz.
Bağlama Parçasının conta yüzeylerini ve Ölçüm Kapsülünün O-halkalarını temizleyiniz
8
ve hasarlı olmadıklarından emin olunuz .
9 Ölçüm Kapsülünün vida dişlisi ve O-halkasının yanı sıra L- Profil contasını musluk yağı ile
yağlayınız.
Yeni L- Profil contasını Bağlama Parçasının içine yerleştirin - bu arada düz yüzey
10
yukarıya göstermelidir.
11 Ölçüm Kapsülünü metalik bağlantı kontağı oluşana kadar Bağlantı Parçasının içine
sıkıca vidalayınız.
Muslukları açık tutarak hatların havalarını yavaşça alınız.
12
13 Kazan ve/veya Sigortaları tekrar açınız.
V

V

TR
V

