techem Multical 403 Montageanleitung

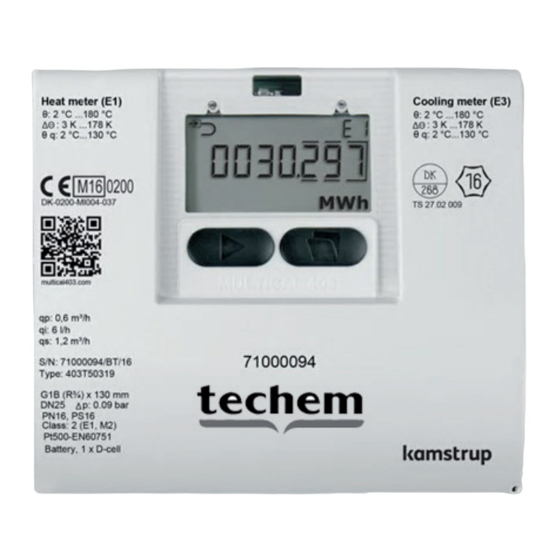

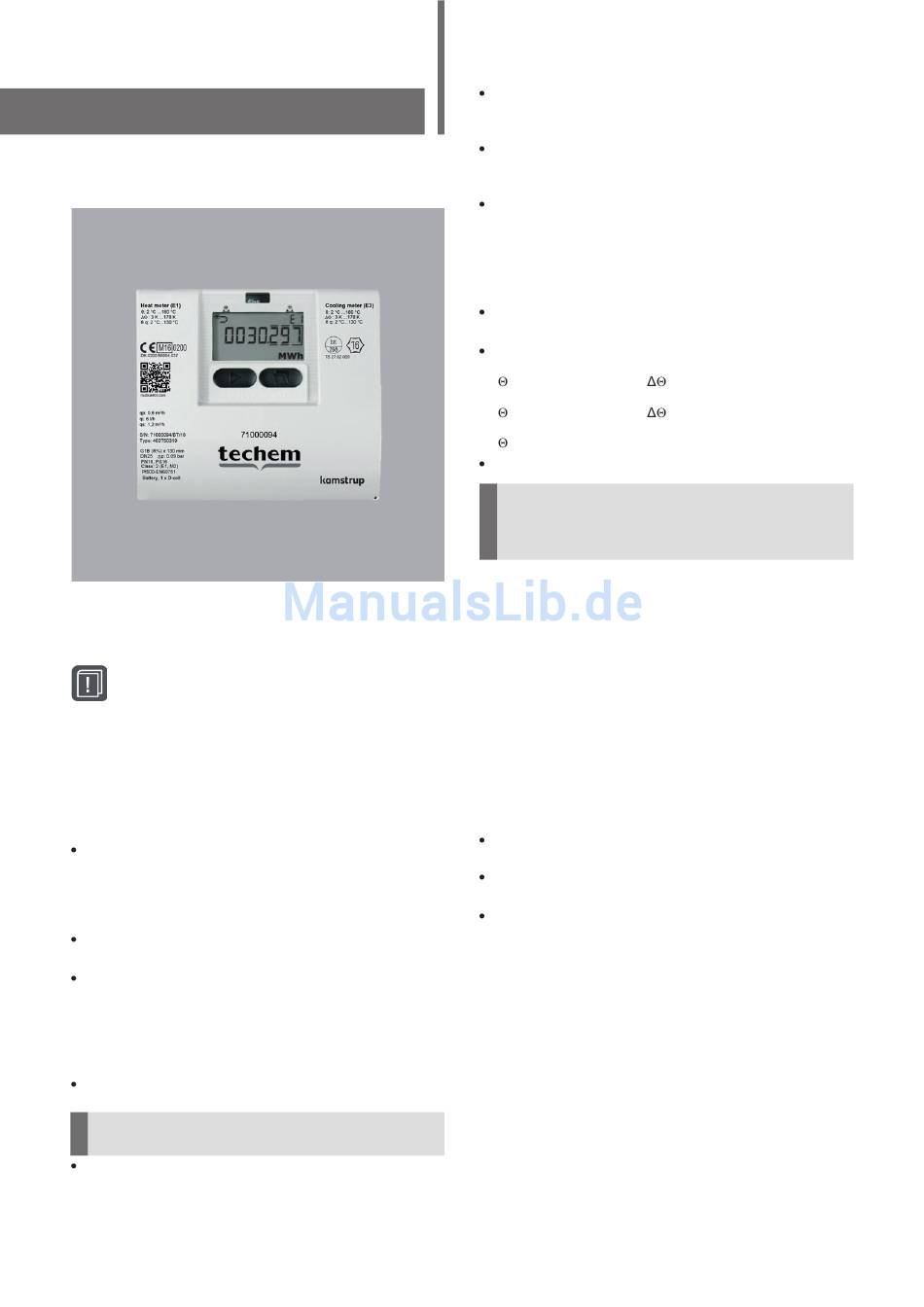

US-Wärmezähler Multical 403
Der Wärmezähler Multical 403 hat zwei Bedienknöpfe,
deren Funktion auf der Seite 10.4.6 beschrieben ist.
Wichtige Hinweise
Zielgruppe
Diese Betriebsanleitung wendet sich an ausgebildetes
Personal. Grundlegende Arbeitsschritte sprechen wir
daher nicht an.
Sicherheitshinweise
Der Zähler entspricht der Gefahrgutklasse 9, UN3091
(bei Speisung mit Batterie). - Für Versand, Transport
und Lagerung gelten besondere gesetzliche Regeln.
Auch bei der Rücklieferung defekter Geräte müssen
Sie das zwingend berücksichtigen!
Vorschriften für den Einsatz von Energiezählern sind
zu beachten!
Die Vorschriften für Elektroinstallationen sind zu be-
achten! - Die Installation darf nur durch einen Fach-
betrieb des Installations- und/oder Elektrogewerbes
vorgenommen werden. Das Personal muss mit der
Installation und dem Umgang elektrischer Geräte
sowie der Niederspannungsrichtlinie geschult sein.
Ein- und Ausbau darf nur durch geschultes Personal
erfolgen.
!
Es muss gewährleistet sein, dass das Rohrleitungs-
system weiterhin durchgehend geerdet ist.
Ein Blitzschutz kann nicht gewährleistet werden; dies
ist über die Hausinstallation sicherzustellen.
Seite 10.4.3
MONTAGEANLEITUNG
Nur unter Betriebsbedingungen einsetzen, andern-
falls können Gefahren entstehen und die Garantie
erlischt (siehe Allgemeine Hinweise).
Batterien dürfen nicht geöffnet, nicht mit Wasser in
Berührung kommen oder Temperaturen grösser 80 °C
ausgesetzt werden.
Reinigen Sie den Zähler nur von aussen mit einem
weichen, leicht angefeuchteten Tuch. Verwenden Sie
keinen Spiritus und keine Reinigungsmittel.
Allgemeine Hinweise
Medium: Wasser ohne Zusätze (SWKI-Richtlinie BT
102-01)
Betriebsbedingungen/Messbereich:
Rechenwerk
2 °C...180 °C
Temperaturfühlerpaar
0 °C...105 °C
Durchflusssensor (Wärmezähler)
2 °C...130 °C
Umgebungstemperatur: 5...55 °C
!
Die Plombierung am Zähler darf nicht verletzt wer-
den! Eine verletzte Plombierung hat das sofortige
Erlöschen der Werksgarantie und der Eichung zur
Folge.
Geräteeigenschaften/
bestimmungsgemässe Verwendung
Der Ultraschall-Kompaktzähler ist ein Messgerät zur
physikalisch korrekten Erfassung des Energieverbrau-
ches. Das Gerät besteht aus einem Volumenmessteil,
zwei freien Temperaturfühlern und einem Rechenwerk,
das aus Volumen und Temperaturdifferenz den Ener-
gieverbrauch berechnet. Der Durchflusssensor und das
Rechenwerk dürfen nicht getrennt werden.
Der Zähler kann ohne Verletzung der Sicherungsmarke
nicht geöffnet werden. Er darf nur innerhalb der in der
Anleitung und auf dem Typenschild aufgeführten Bedin-
gungen betrieben werden.
Nenndurchfluss: qp 1,5-15 m
(qp 15 m 3 /h: Flanschzähler)
Messgenauigkeit erfüllt die Anforderungen nach EN
1434.
Der Zähler hat als fest einprogrammierten Stichtag
(target date) den 01.01. Der Stichtagswert wird im
Zähler um Mitternacht zwischen dem 31.12. und dem
01.01. gebildet. - Dieser Stichtag kann nur mit Hard-
und Software des Herstellers Kamstrup geändert
werden.
3 K...179 K
3 K...102 K
3 /h
