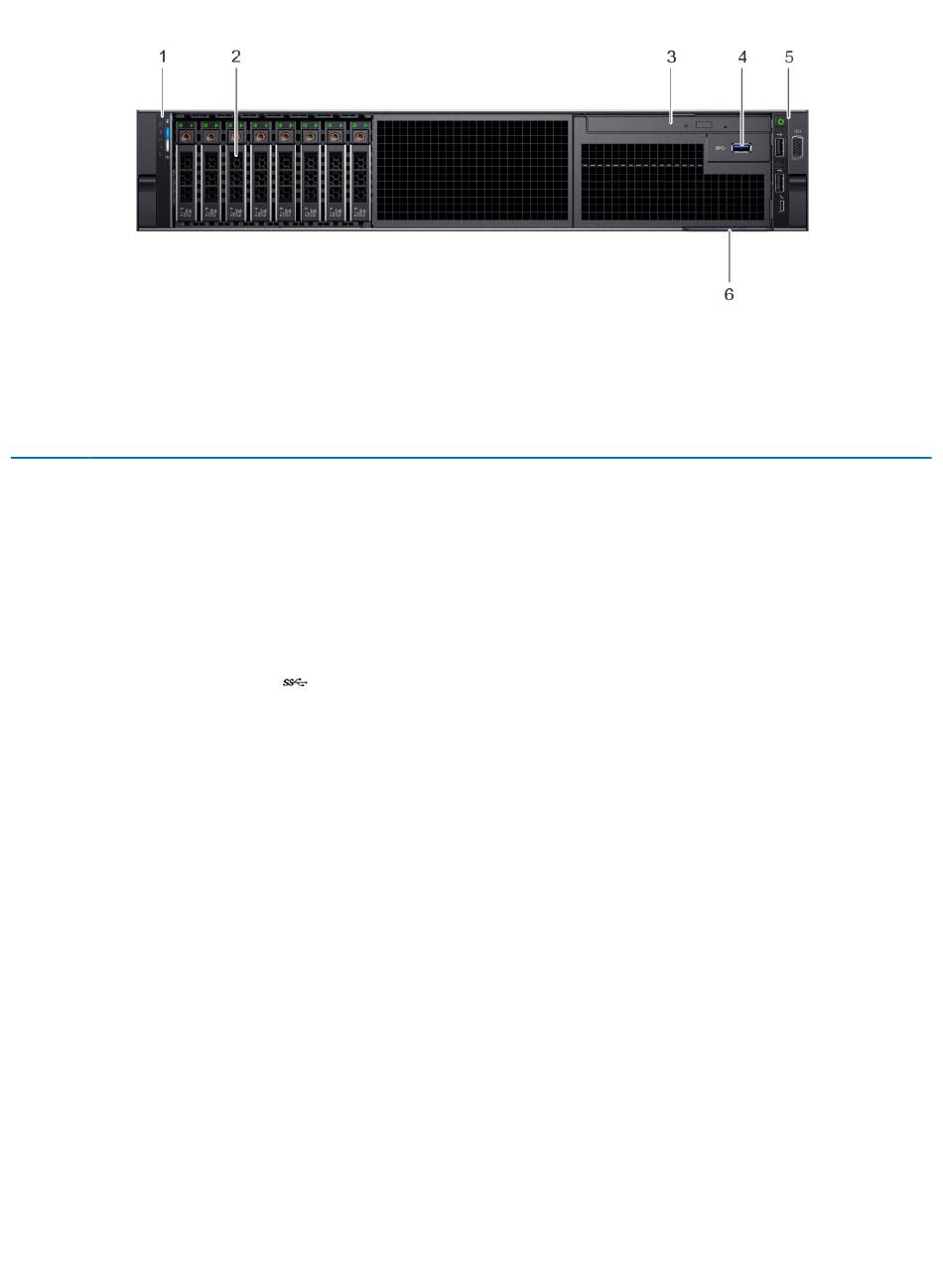

Abbildung 3. Vorderansicht eines Systems mit 8 x 2,5-Zoll-Laufwerksystemen
Tabelle 2. Verfügbare Funktionen auf der Vorderseite des 8 x 2,5-Zoll-Laufwerksystems
Element Anschlüsse, Bedienfelder
und Steckplätze
1 Linkes Bedienfeld
2 Laufwerkschächte
3 Optisches Laufwerk
(optional)
4 USB 3.0-Anschluss
(optional)
5 Rechtes Bedienfeld
6 Informationsbereich
Symbol
k. A.
k. A.
k. A.
k. A.
k. A.
Beschreibung
Enthält Systemzustand und System-ID, Status-LED und optionale
iDRAC Quick Sync 2 (drahtlos).
Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System
unterstützt werden. Weitere Informationen zu Laufwerken finden Sie
im Abschnitt Technische Daten.
Ermöglicht das Abrufen und Speichern von Daten auf optischen
Laufwerken wie z. B. CDs und DVDs. Weitere Informationen finden
Sie im Abschnitt Technische
Die USB-Anschlüsse sind 9-polig, 3.0 -konform. Ermöglicht das
Anschließen von USB-Geräten an das System.
Enthält Betriebsschalter, VGA-Anschluss, iDRAC Direct-Micro-USB-
Anschluss und zwei USB 2.0-Anschlüsse.
Der Informationsbereich ist ein ausziehbares Etikettenfeld, auf dem
Sie nach Bedarf Systeminformationen wie die Service-Tag-Nummer,
NIC, MAC-Adresse usw. verzeichnen können. Wenn Sie sich für den
sicheren Standardzugriff auf iDRAC entschieden haben, enthält der
Informationsbereich auch das sichere Standardpasswort für iDRAC.
PowerEdge R740-System - Übersicht
Daten.
