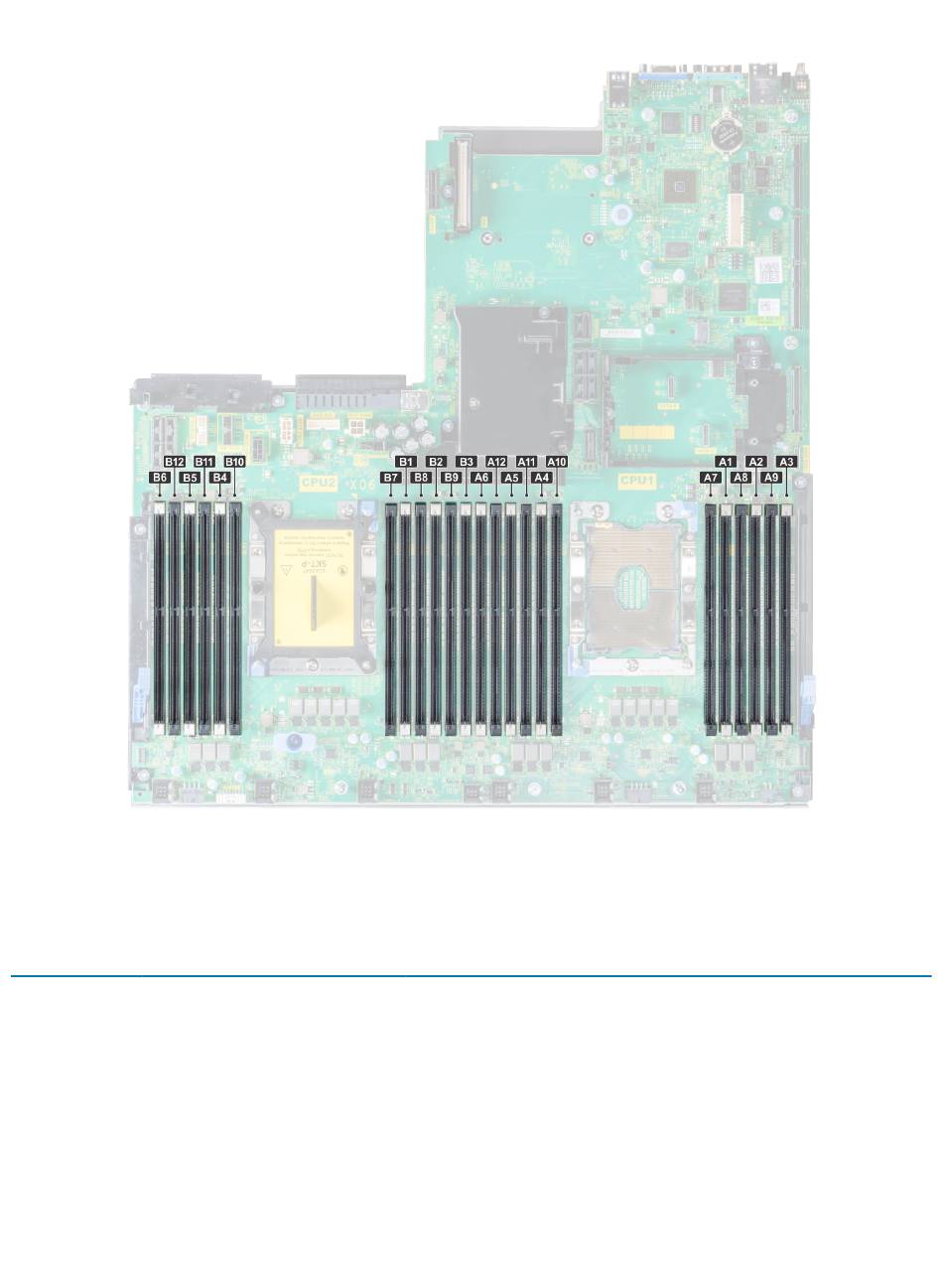

Abbildung 56. Positionen der Speichersockel
Die Speicherkanäle sind folgendermaßen organisiert:
Tabelle 41. Speicherkanäle
Prozessor Kanal 0
Prozessor 1 Steckplätze A1,
A5 und A7
Prozessor 2 Steckplätze B1
und B7
108 Installieren und Entfernen von Systemkomponenten
Kanal 1 Kanal 2
Steckplätze A2 Steckplätze A3
und A8 und A9
Steckplätze B2 Steckplätze B3
und B8 und B9
Kanal 3 Kanal 4
Steckplätze A4 Steckplätze A5
und A10 und A11
Steckplätze B4 Steckplätze B5
und B10 und B11
Kanal 5
Steckplätze A6
und A12
Steckplätze B6
und B12
