Fluke 6500
Bedienungsanleitung
Tester einstellen: Grundfunktionen
Dieser Abschnitt beschreibt die Einstellung der Parameter
für die Grundfunktionen.
Kontrast der Anzeige einstellen
So stellen Sie den Kontrast der Anzeige ein:
Tester einschalten ODER
1
STOPP drücken, um die Standardanzeige
STOPP
anzuzeigen.
2
Kontrast einstellen.
Kompensation der Messleitung bei Schutzleiter-
widerstandsmessung
Um bei der Messung des Schutzleiterwiderstandes
korrekte Ergebnisse zu erzielen, müssen Sie die
Messleitung kompensieren:
•
bei der Grundeinstellung Ihres neuen Testers. Schutz-
leiterprüfungen sind gesperrt, solange das Symbol für
Ø
die Kompensation (
) nicht angezeigt wird.
•
bei Bedarf während des Einsatzes des Testers.
Verunreinigte oder oxidierte Messanschlüsse können
einen erhöhten Kontaktwiderstand hervorrufen.
8
So kompensieren Sie die Messleitung:
1
SET
Menü SETUP aufrufen
UP
2
Kompensation Rpe auswählen
3
Menü aufrufen und den Anweisungen in
START
der Anzeige folgen:
- Verbinden Sie die Prüfspitze mit der
Messleitung und stecken Sie den
Messleitungsstecker in die Buchse
Sonde Rpe 10A/200mA , (siehe
Abbildung 2).
- Verbinden Sie die Prüfspitze mit dem
Anschluss Kompensation

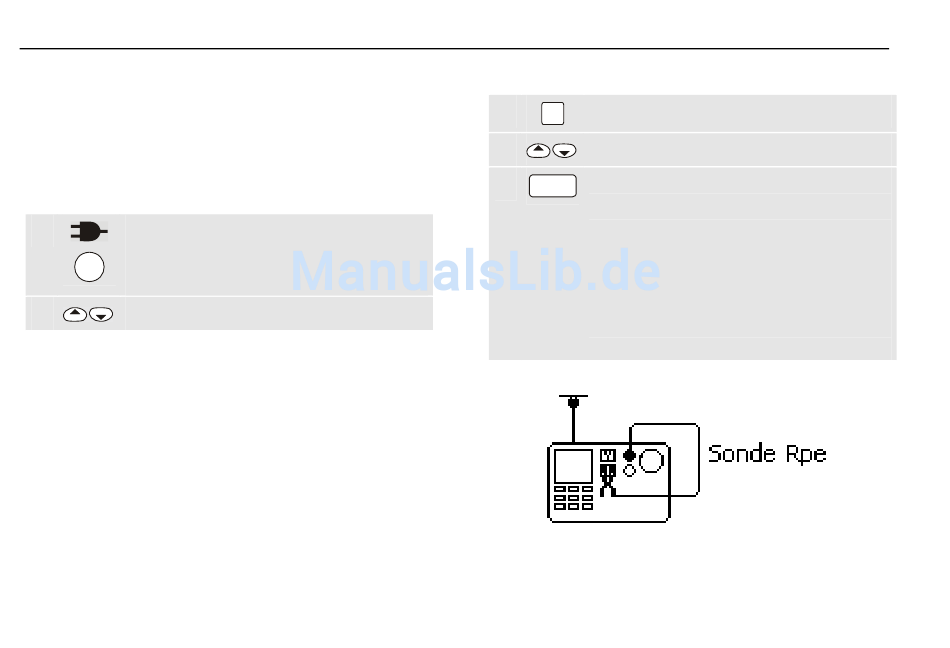

Abbildung 2. Kompensation der Messleitung
Zum Schluss zeigt der Tester das Symbol
Widerstandswert der Messleitung an, z.B.
∅
des Testers.
Ø
und den
0,09 Ω
.
R
PE
