Beskrivelse af apparatet

2.1) Løftestyret sideadgangsmekanik
SAM-H7-16-150N-020-060-S

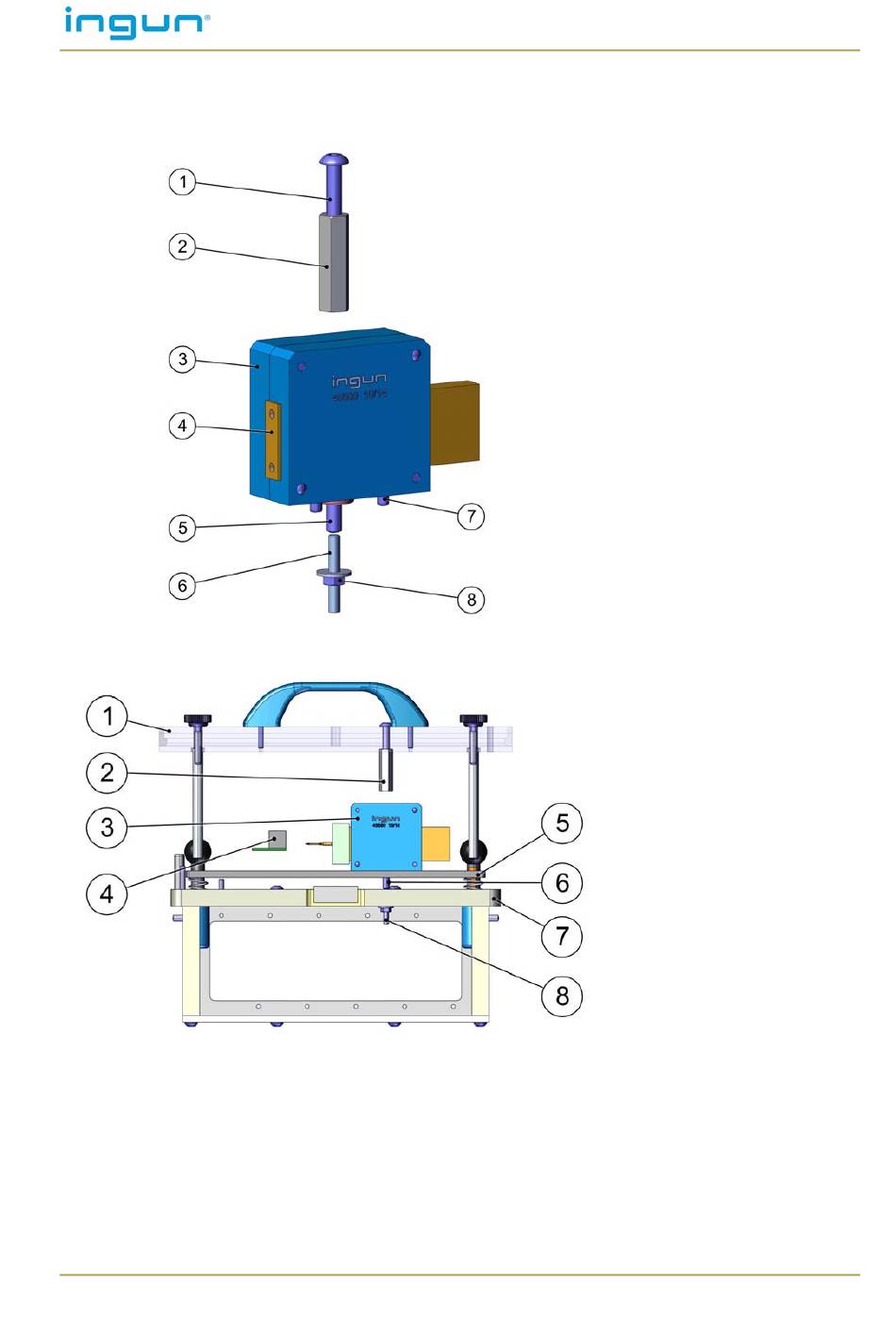

Monteringseksempel SAM-H7-16-150N-020-060-S i
udskiftningssæt ATS-MA11/S-5
69
1) Fastgørelsesskrue
2) Trykbolte for løftestyring
3) Hus
4) Løftebjælker
5) Fastspændingsstøder
6) Justeringsskrue for
7) Passtift
8) Kontramøtri for
1) Nedholderplade (NHP)
2) Trykbolte for løftestyring
3) Sideadgangsmekanik
4) Emne
5) Trykplade (ADP)
6) Fastspændingsstøder
7) Kontaktplade (KTP)
8) Justeringsskrue for
©
