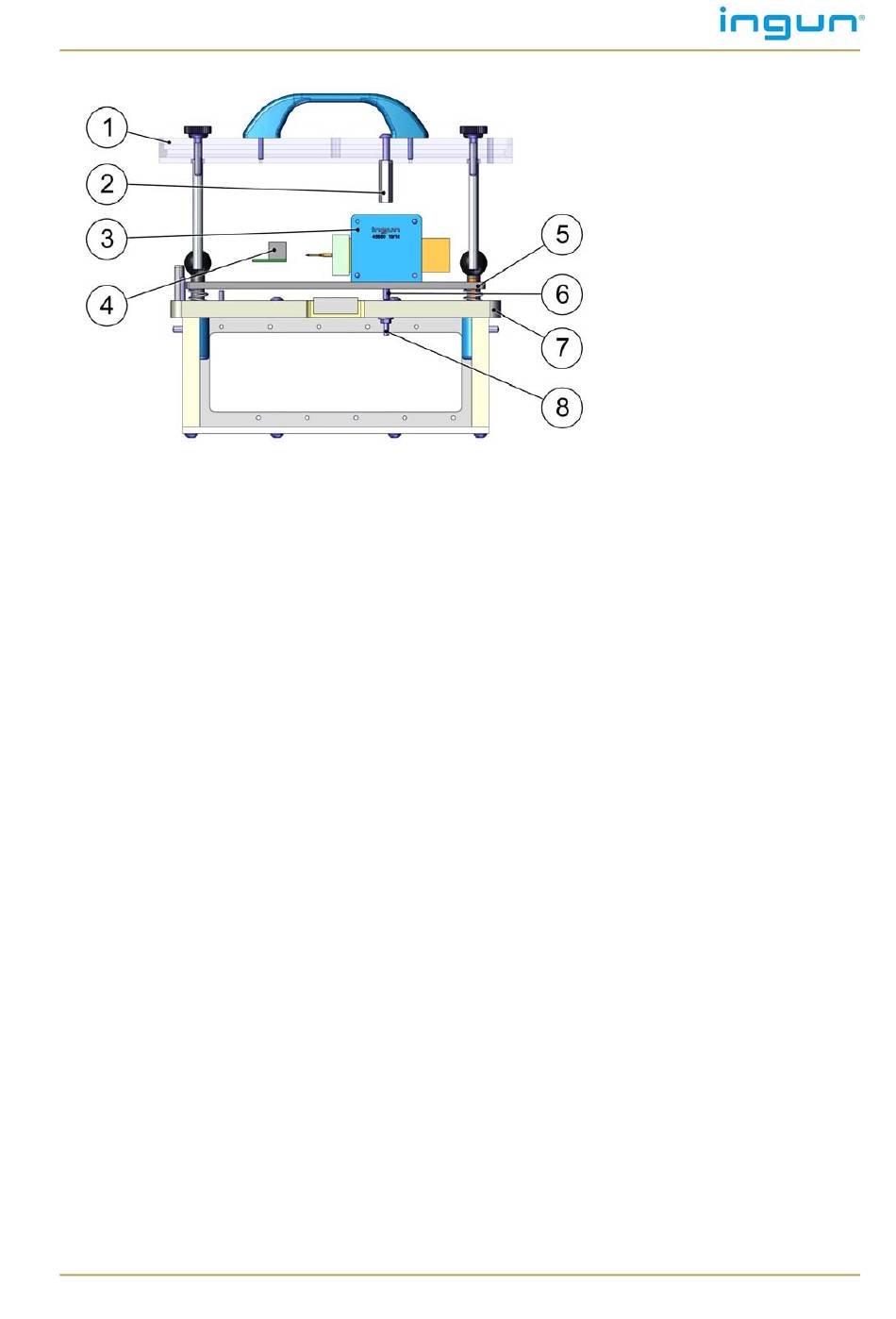

Пример за вграждане на SAM-H7-16-150N-020-060-S в
комплект за смяна ATS-MA11/S-5
©
INGUN, запазваме си правото на грешки и технически промени
1) притискателна
пластина (NHP)
2) притискащ болт за
ходово управление
3) механизъм за
подхождане отстрани за
прецизен страничен
контакт
4) тестов образец
5) притискаща пластина
(ADP)
6) задействащ повдигач
7) пластина на контактния
носач (KTP)
8) регулиращ болт за
фина настройка на хода
