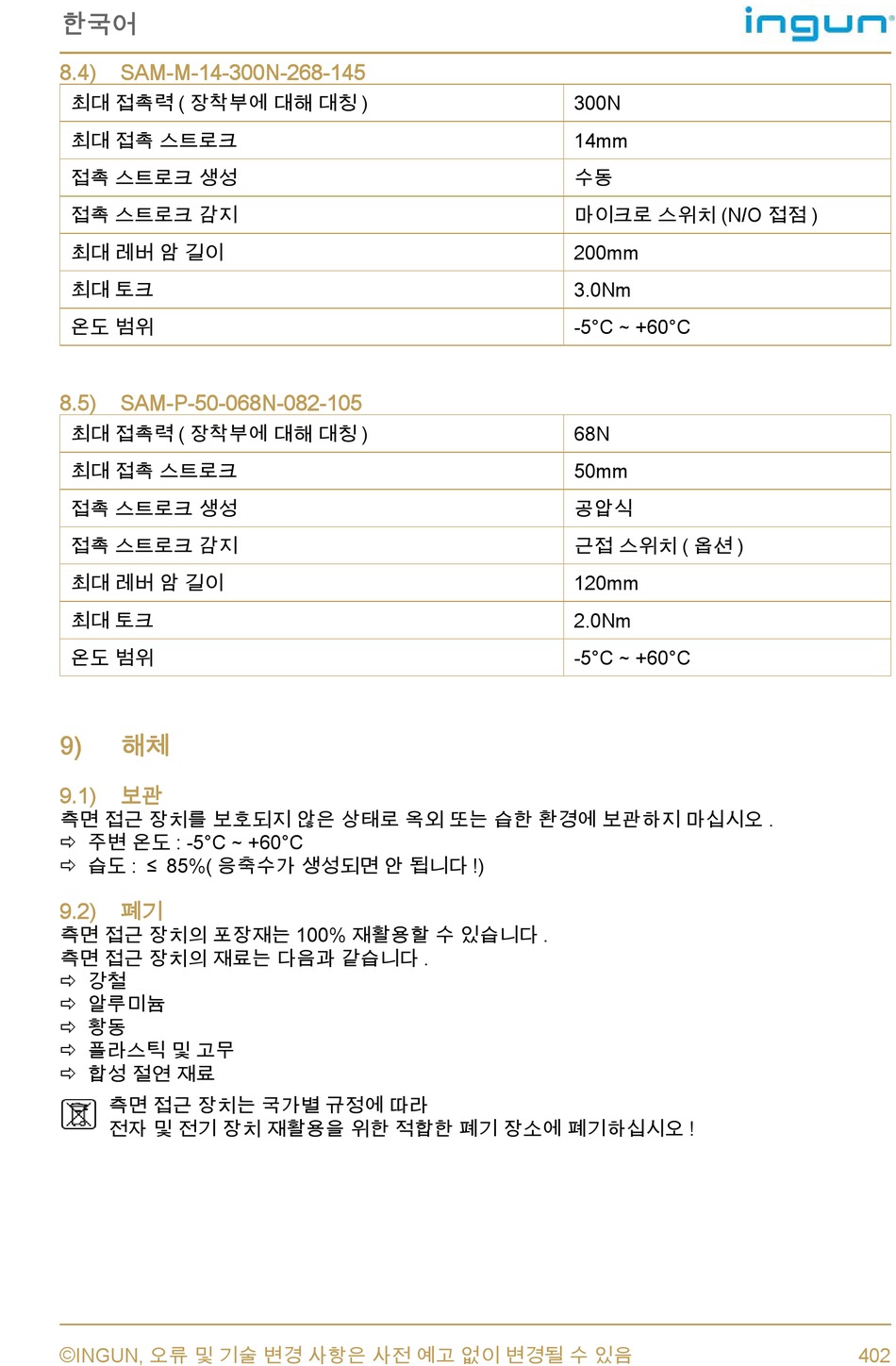

8.4) SAM-M-14-300N-268-145
최대 접支력 ( 장착부에 대해 대칭 )
최대 접支 스트로크
접支 스트로크 생성
접支 스트로크 감지
최대 레버 암 길이
최대 토크
온도 범위
8.5) SAM-P-50-068N-082-105
최대 접支력 ( 장착부에 대해 대칭 )
최대 접支 스트로크
접支 스트로크 생성
접支 스트로크 감지
최대 레버 암 길이
최대 토크
온도 범위
9) 해체
9.1) 보관
측면 접근 장치를 보호되지 않은 상태로 옥외 또는 습한 환경에 보관하지 마십시오 .
 주변 온도 : -5°C ~ +60°C
 습도 : ≤ 85%( 응축수가 생성되면 안 됩니다 !)
9.2) 폐기
측면 접근 장치의 포장재는 100% 재활용할 수 微습니다 .
측면 접근 장치의 재료는 다음과 같습니다 .
 강철
 알루미늄
 황동
 플라스틱 및 고무
 합성 절연 재료
측면 접근 장치는 국가별 규정에 따라
전자 및 전기 장치 재활용을 위한 性합한 폐기 장소에 폐기하십시오 !
©
INGUN, 오류 및 기술 변경 사항은 사전 예고 없이 변경될 수 微음
300N
14mm
수동
마이크로 스위치 (N/O 접점 )
200mm
3.0Nm
-5°C ~ +60°C
68N
50mm
공압식
근접 스위치 ( 옵션 )
120mm
2.0Nm
-5°C ~ +60°C
