1.4) Copyright
Op deze bedieningshandleiding rust copyright. Deze handleiding mag geheel noch gedeeltelijk
worden verveelvoudigd, verspreid, vertaald of voor concurrentiedoeleinden worden geëxploiteerd
of gedistribueerd. Elk dergelijk gebruik is slechts na de uitdrukkelijke toestemming van INGUN
toegestaan.
2)

Apparaatbeschrijving

2.1)

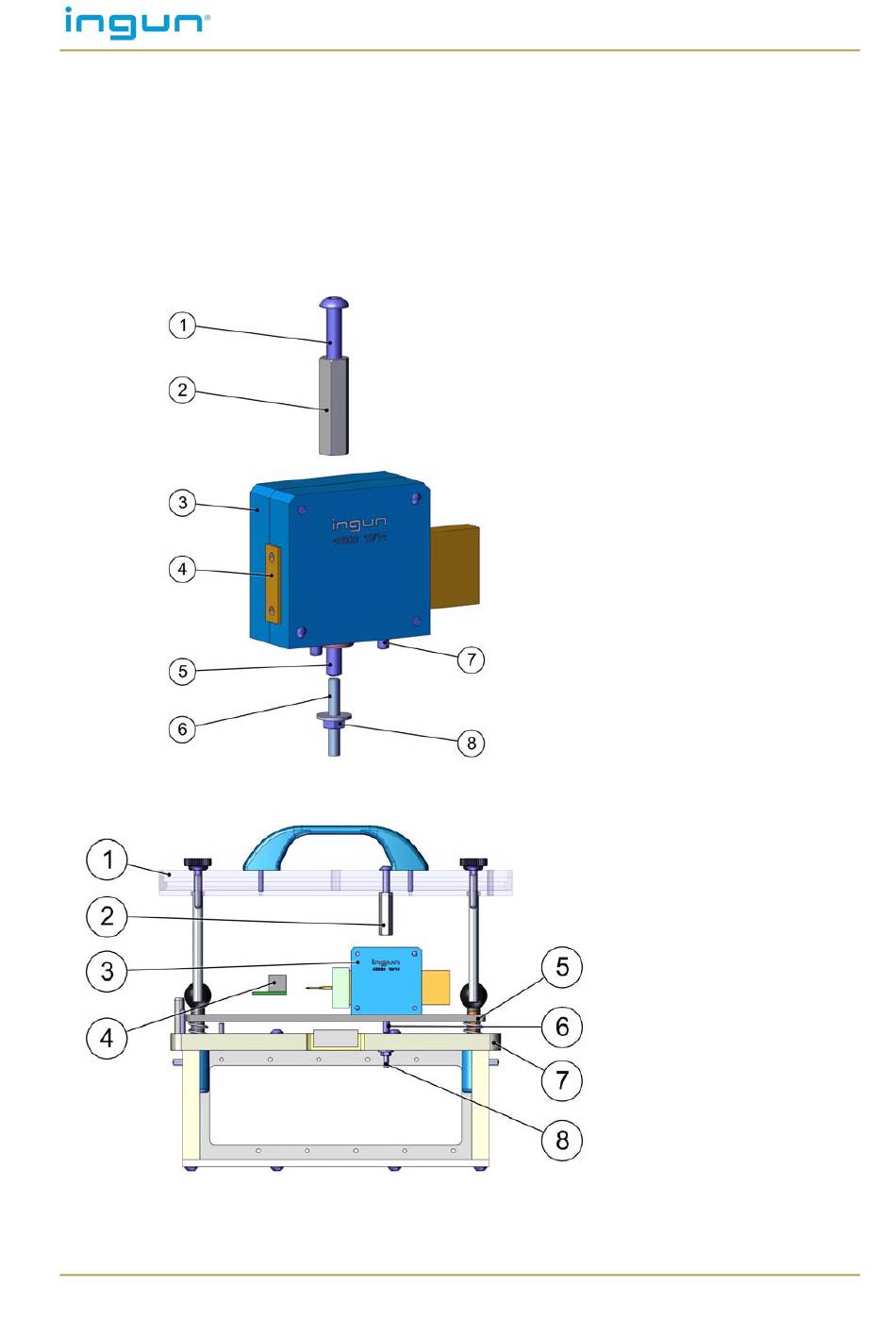

Hefslaggestuurd zijstartsysteem

SAM-H7-16-150N-020-060-S
Inbouwvoorbeeld van de SAM-H7-16-150N-020-060-S in de
vervangingsset ATS-MA11/S-5
213
©
INGUN, fouten en technische wijzigingen voorbehouden
Nederlands
1) Bevestigingsschroef
2) Drukbout voor
hefslagsturing
3) Behuizing
4) Hefbalk
5) Bedieningszuiger
6) Stelschroef voor
hefslagfijnafstelling
7) Paspen
8) Contramoer voor
stelschroef
1) Neerhoudplaat (NHP)
2) Drukbout voor
hefslagsturing
3) Zijstartsysteem
4) Monster
5) Aandrukplaat (ADP)
6) Bedieningszuiger
7) Contactsteunplaat (KTP)
8) Stelschroef voor
hefslagfijnafstelling
