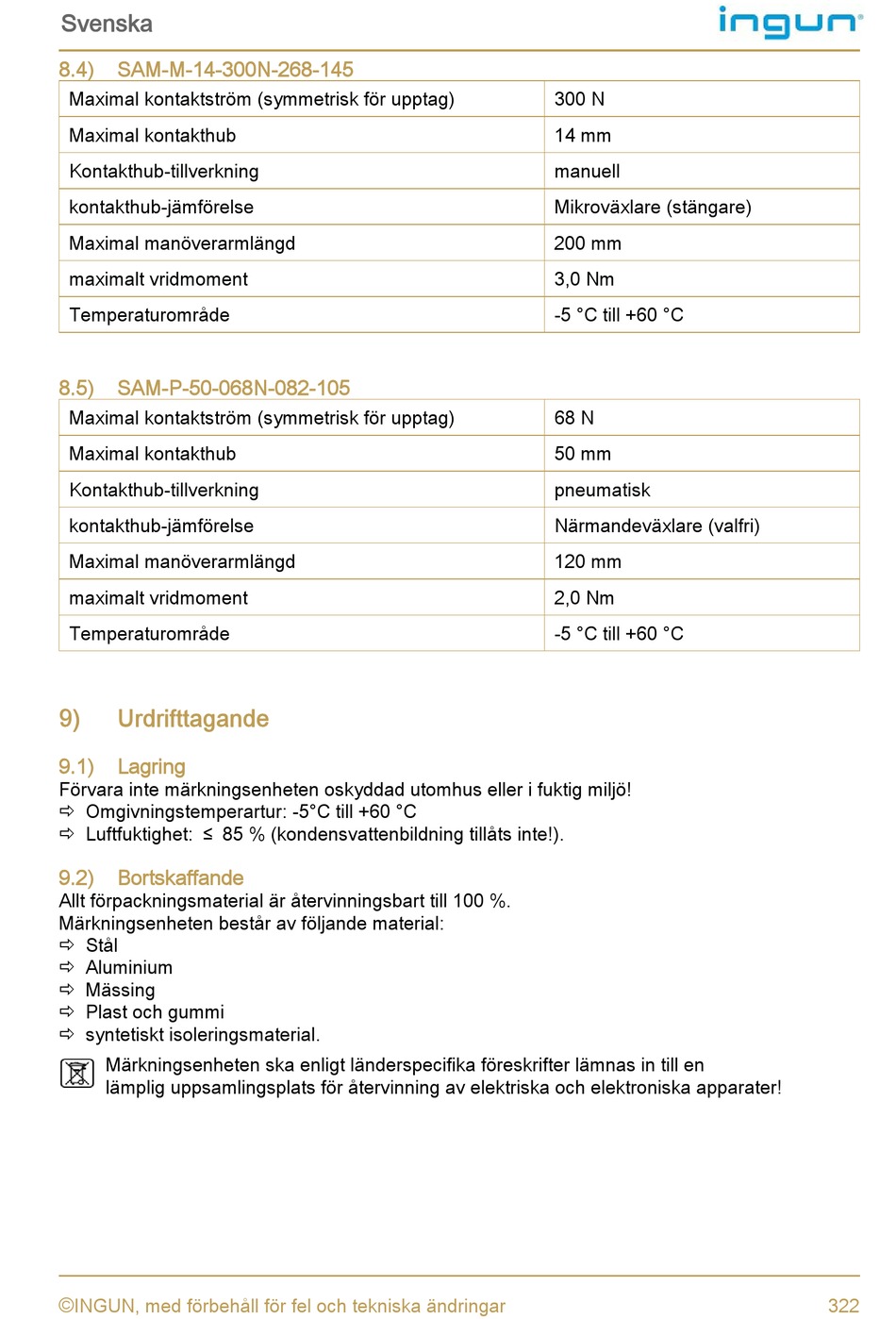

Urdrifttagande - Ingun Sam Betriebsanleitung

Svenska
8.4) SAM-M-14-300N-268-145
Maximal kontaktström (symmetrisk för upptag)
Maximal kontakthub
Kontakthub-tillverkning
kontakthub-jämförelse
Maximal manöverarmlängd
maximalt vridmoment
Temperaturområde
8.5) SAM-P-50-068N-082-105
Maximal kontaktström (symmetrisk för upptag)
Maximal kontakthub
Kontakthub-tillverkning
kontakthub-jämförelse
Maximal manöverarmlängd
maximalt vridmoment
Temperaturområde
9)

Urdrifttagande

9.1) Lagring
Förvara inte märkningsenheten oskyddad utomhus eller i fuktig miljö!
 Omgivningstemperartur: -5°C till +60 °C
 Luftfuktighet: ≤ 85 % (kondensvattenbildning tillåts inte!).
9.2) Bortskaffande
Allt förpackningsmaterial är återvinningsbart till 100 %.
Märkningsenheten består av följande material:
 Stål
 Aluminium
 Mässing
 Plast och gummi
 syntetiskt isoleringsmaterial.
Märkningsenheten ska enligt länderspecifika föreskrifter lämnas in till en
lämplig uppsamlingsplats för återvinning av elektriska och elektroniska apparater!
©
INGUN, med förbehåll för fel och tekniska ändringar
300 N
14 mm
manuell
Mikroväxlare (stängare)
200 mm
3,0 Nm
-5 °C till +60 °C
68 N
50 mm
pneumatisk
Närmandeväxlare (valfri)
120 mm
2,0 Nm
-5 °C till +60 °C
322
