Pneumatische Seitenanfahrmechanik

SAM-P-50-068N-082-105
Sonderadapter mit pneumatischer Seitenanfahrmechanik
SAM-P-10-120N-028-068
5
©
INGUN, Irrtümer und technische Änderungen vorbehalten

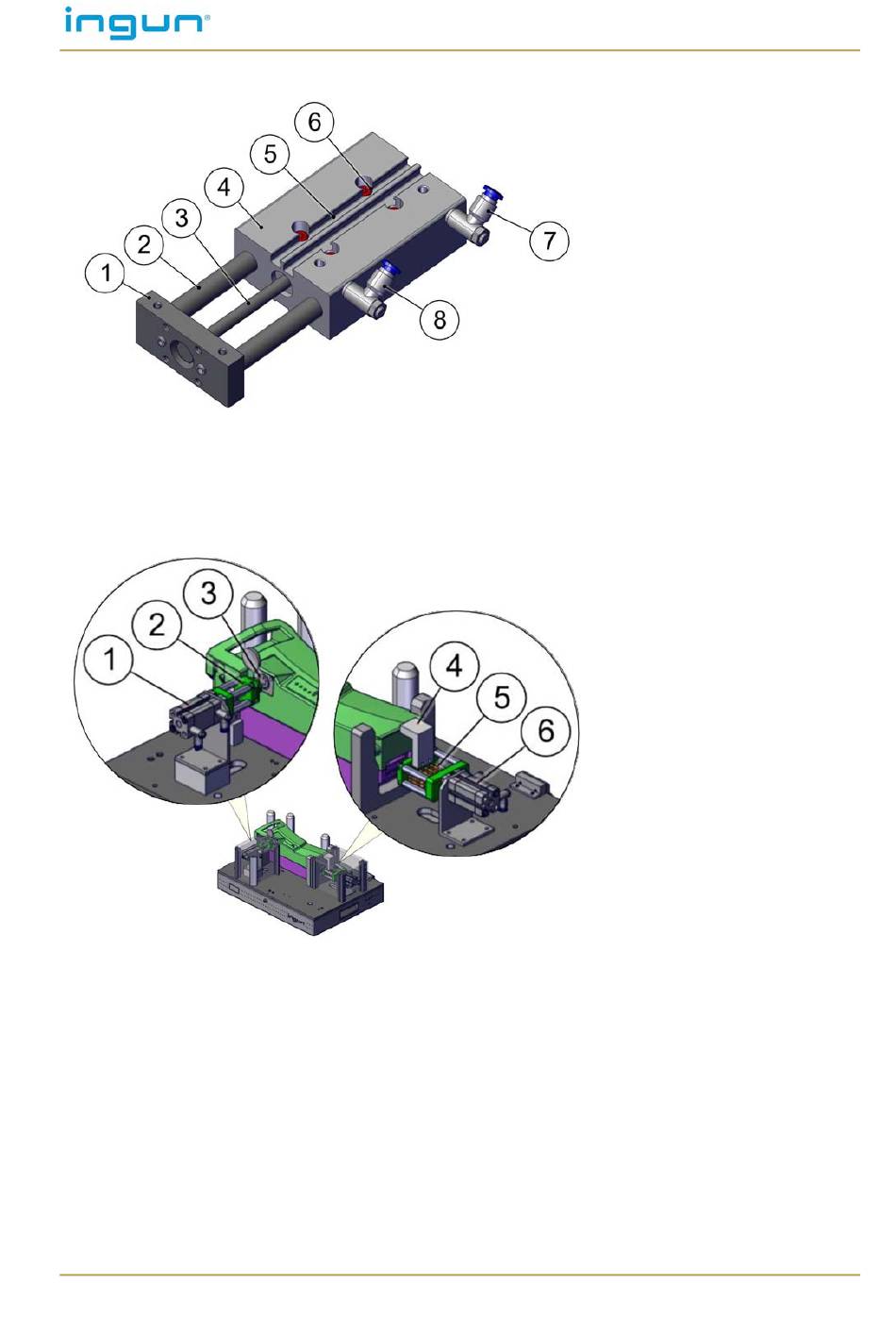

1) Aufnahme
für Kontaktbalken
2) Führungsstange
3) Kolbenstange
4) Gehäuse
5) Nut für
Näherungsschalter
6) Befestigungsbohrung
7) Luftanschluss
für Kontaktierhub
8) Luftanschluss
für Grundstellung
1) pneumatische
Anfahrmechanik
2) Kontaktbalken
3) zu kontaktierende
Anschlussbuchse
4) Haltebügel für Prüfling
5) Hochstrom-Kontaktstifte
(HSS)
6) Anfahrmechanik
