Gerätebeschreibung; Hubgesteuerte Seitenanfahrmechanik - Ingun Sam Betriebsanleitung

1.4) Copyright
Diese Betriebsanleitung ist urheberrechtlich geschützt. Die Anleitung darf weder vollständig noch
teilweise vervielfältigt, verbreitet, übersetzt oder zu Zwecken des Wettbewerbs unbefugt verwertet
oder anderen mitgeteilt werden. Jegliche derartige Verwendung ist nur mit ausdrücklicher Geneh-
migung von INGUN gestattet.
2) Gerätebeschreibung
2.1)

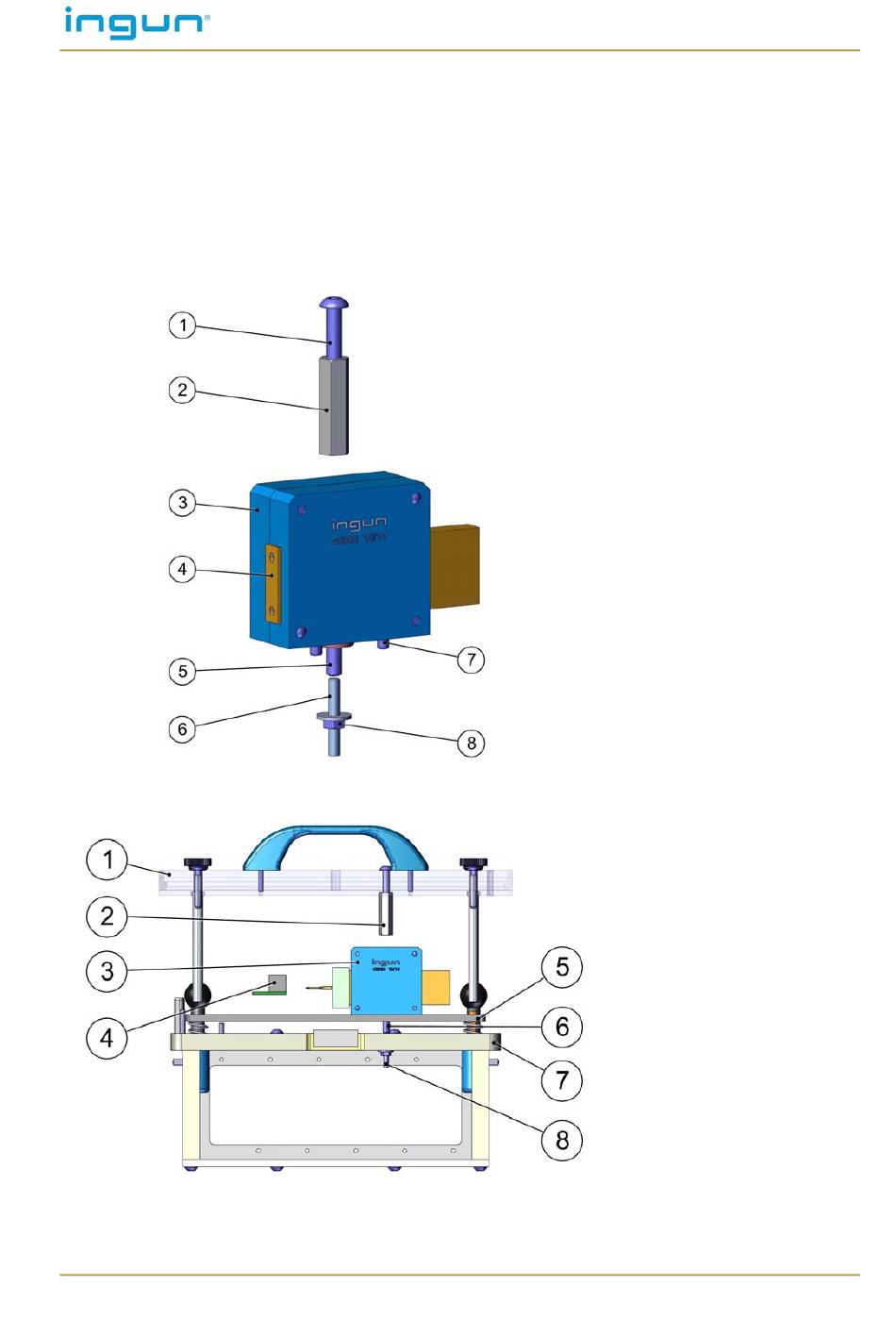

Hubgesteuerte Seitenanfahrmechanik

SAM-H7-16-150N-020-060-S
Einbaubeispiel der SAM-H7-16-150N-020-060-S im
Austauschsatz ATS-MA11/S-5
3
©
INGUN, Irrtümer und technische Änderungen vorbehalten
1) Befestigungsschraube
2) Druckbolzen für
Hubsteuerung
3) Gehäuse
4) Hubbalken
5) Betätigungsstößel
6) Stellschraube für
Feinjustage
7) Passstift
8) Kontermutter für
Stellschraube
1) Niederhalterplatte (NHP)
2) Druckbolzen für
Hubsteuerung
3) Seitenanfahrmechanik
4) Prüfling
5) Andruckplatte (ADP)
6) Betätigungsstößel
7) Kontaktträgerplatte (KTP)
8) Stellschraube für
Feinjustage
Deutsch
Hub-
Hub-
