multimatic MDX33 series Bedienungsanleitung Seite 9

Die Battery Box enthält in ihrem Innern Batterien, die es ermöglichen die Betriebszeit der unterbrechungsfreien
Stromversorgung auch bei länger anhaltendem Blackout zu verlängern. Die Anzahl der darin enthaltenen
Batterien kann dem USV-Typ entsprechend, für den die Battery Box bestimmt ist, variieren. Deshalb muss
äußerste Vorsicht darauf verwendet werden, dass die Batteriespannung der Battery Box der für die USV
zulässigen Spannung entspricht.
Es können weitere Battery Boxen angeschlossen werden, um eine Verkettung zu erhalten, mit der es möglich ist
bei Netzausfall eine beliebig lange Reserve zu erzielen.
Das Innere dieser Battery-Box-Serie wird durch zwei, von einander getrennten Batteriezweige charakterisiert, ein
Batteriezweig mit positiver Spannung und der andere mit negativer Spannung, auf die Nulleiterklemme (N)
bezogen.

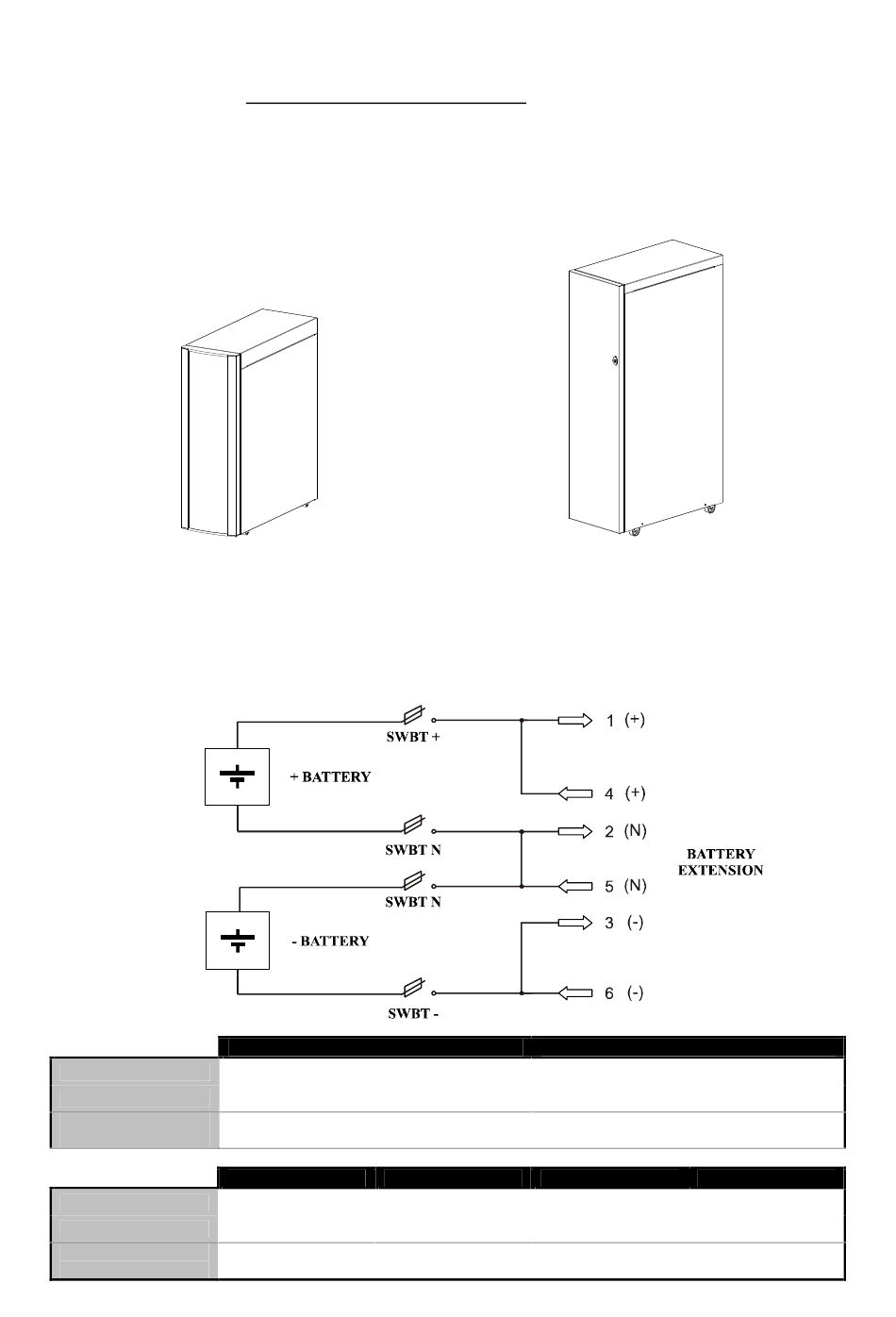

Nachfolgend ist der Stromlaufschaltplan für die Battery Box dargestellt.
240 + 240 Vdc 240 + 240 Vdc
150Kg 270Kg
320 x 840 x 930 mm
240 + 240 Vdc 240 + 240 Vdc 240 + 240 Vdc 240 + 240 Vdc
300 Kg 390 Kg 395 Kg 400 Kg
400 x 815 x 1320 mm
9
