multimatic MDX33 series Bedienungsanleitung Seite 44

Der Status und die Störungen der USV werden vom Summer gemeldet, der den verschiedenen
Betriebsbedingungen der USV entsprechend einen modulierten Ton abgibt.

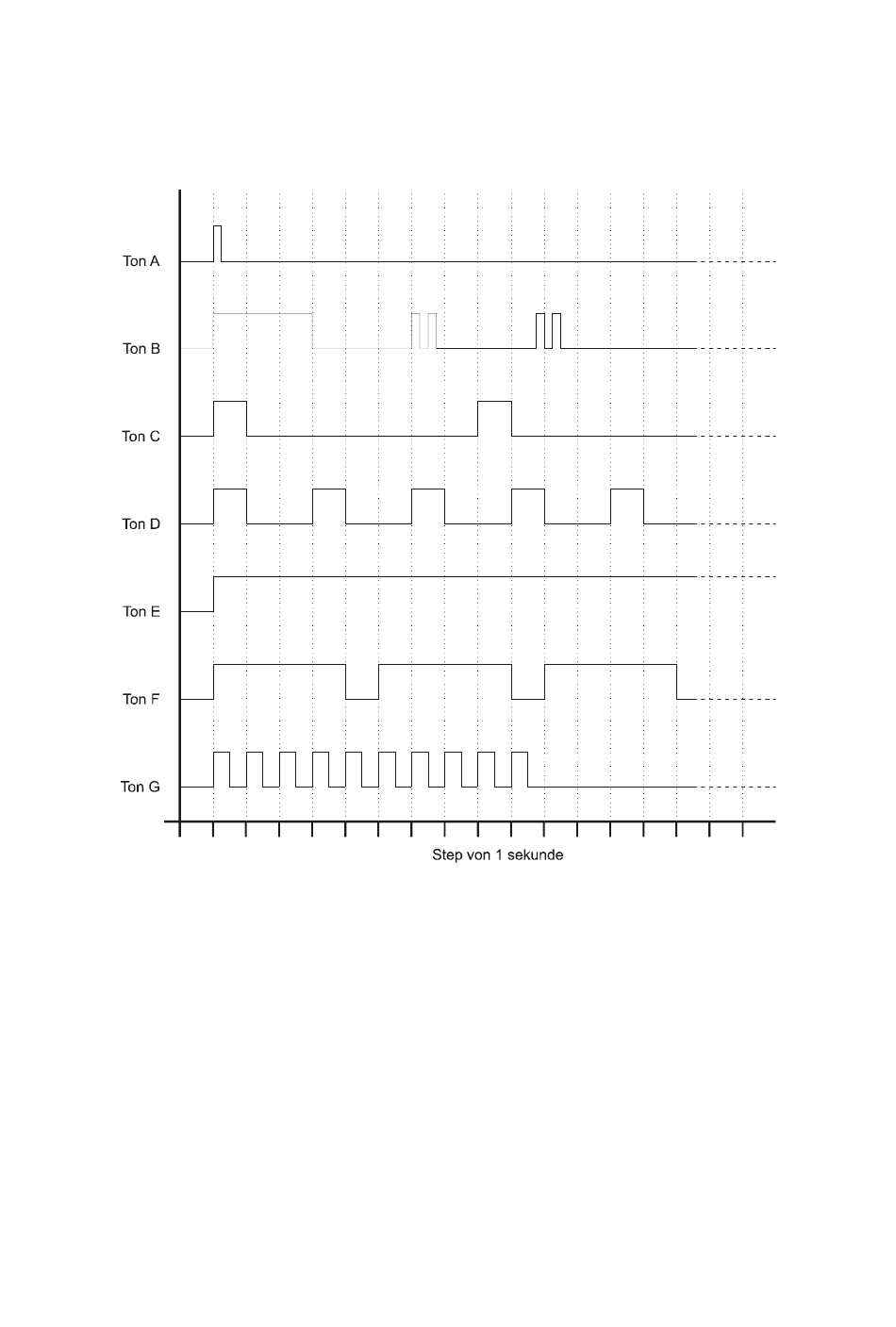

Die verschiedenen Töne werden unten beschrieben:
Ton A: Die Meldung erfolgt, wenn die USV über die verschiedenen Tasten ein- oder ausgeschaltet wird. Ein
einzelner Summton bestätigt die Einschaltung, die Aktivierung des Batterietests, das Löschen der
programmierten Ausschaltung. Wenn die Ausschalttaste gedrückt bleibt, gibt der Summer in
schneller Folge vier Mal den Ton A ab, ehe das Ausschalten mit einem fünften Summton bestätigt
wird.
Ton B: Die Meldung erfolgt, wenn die USV auf Bypass umschaltet, um die durch eine verzerrende Last
verursachte Stromspitze zu kompensieren.
Ton C: Die Meldung erfolgt, wenn die USV vor der Meldung Ende der Ladung in Batteriebetrieb übergeht
(Ton D). Die Meldung kann ausgeschaltet werden (siehe Paragraf "Grafikdisplay")
Ton D: Die Meldung erfolgt in Batteriebetrieb, wenn die Alarmschwelle Lastende erreicht wird. Die Meldung
kann ausgeschaltet werden (siehe Paragraf "Grafikdisplay")
Ton E: Diese Meldung erfolgt bei Alarm oder Sperre.
Ton F: Diese Meldung erfolgt , wenn die Störung „Überspannung Batterie" ansteht.
Ton G: Dieser Meldungstyp erfolgt, wenn der Batterietest nicht gelingt. Der Summer gibt 10 Summtöne ab.
Die Alarmmeldung bleibt bei Einschalten der Led "Batterie ersetzen" anstehen.
44
