Dieser isolierte Eingang dient zur Remote-Notabschaltung der USV.
Die USV wird ab Werk mit den überbrückten Klemmen des "Remote Emergency Power Off" (R.E.P.O.) geliefert
(siehe "Ansichten USV-Anschlüsse" Punkt 15). Für die eventuelle Installation Kurzschluss entfernen und mit
einem Kabel, das einen Anschluss mit Doppelisolation gewährleistet, an den Öffner der Abstellvorrichtung
anschließen.
Im Notfall wird bei Betätigung der Abstellvorrichtung der R.E.P.O.-Befehl aktiviert und die USV geht in Standby
(siehe Abschnitt "GEBRAUCH") und schaltet die Last-Stromversorgung vollkommen ab.
Der R.E.P.O.–Kreis wird durch Stromkreise vom Typ SELV selbsttätig gespeist. Es ist also keine externe
Versorgungsspannung erforderlich. Bei geschlossenem Stromkreis (Normalzustand) fließt ein Strom von max.
15mA.
Dieser Eingang ist nicht isoliert und kann für die Synchronisierung der Wechselrichter-Ausgangs mit einem
geeigneten Signal einer externen Quelle benutzt werden.
Für eine eventuelle Installation folgendes verwenden:
Ein Isolations-Transformator mit einphasigem, isoliertem Ausgang (SELV) mit Spannungsbereich

12÷24Vac und Leistung  0.5VA.
Den Nebenanschluss des Transformators mit einem Kabel mit Ø 1mm und doppelter Isolierung an der


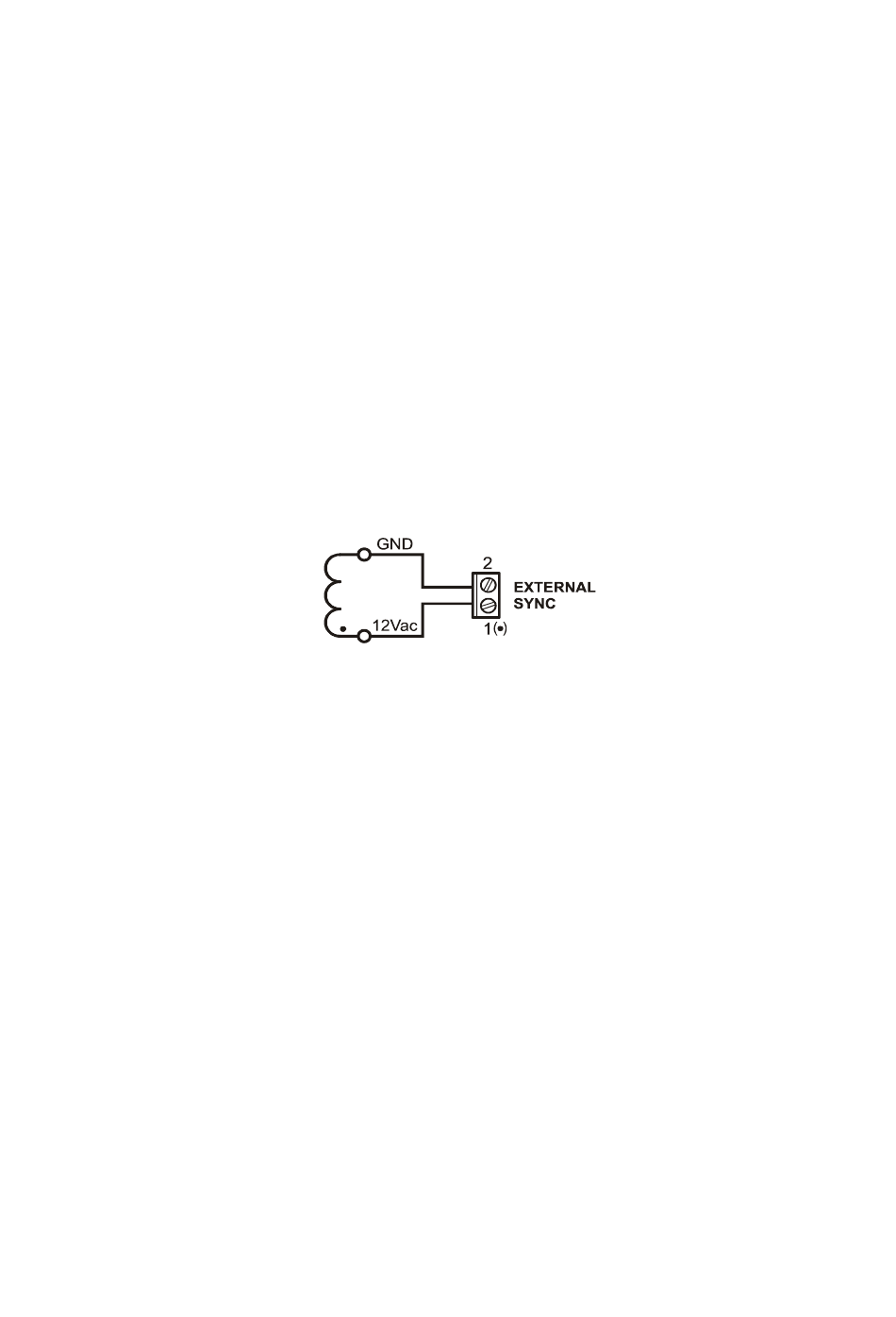

Klemme "EXTERNAL SYNC" anschließen (siehe "Ansichten USV-Anschlüsse" Punkt 19). Achtung, die
Polarität wie in der nachstehenden Abbildung gezeigt beachten.
Nach der Installation die Steuerung über die erweiterte Konfigurations-Software "UPS Tools" (in der mit der USV
mitgelieferten CD enthalten) freigeben.
