TS-260C7 Profile Engine
Installation des festen Linsenrohrs
01) Lösen Sie die Schraube auf der Oberseite des festen Linsenrohrs, indem Sie sie Rohr gegen den
Uhrzeigersinn drehen.

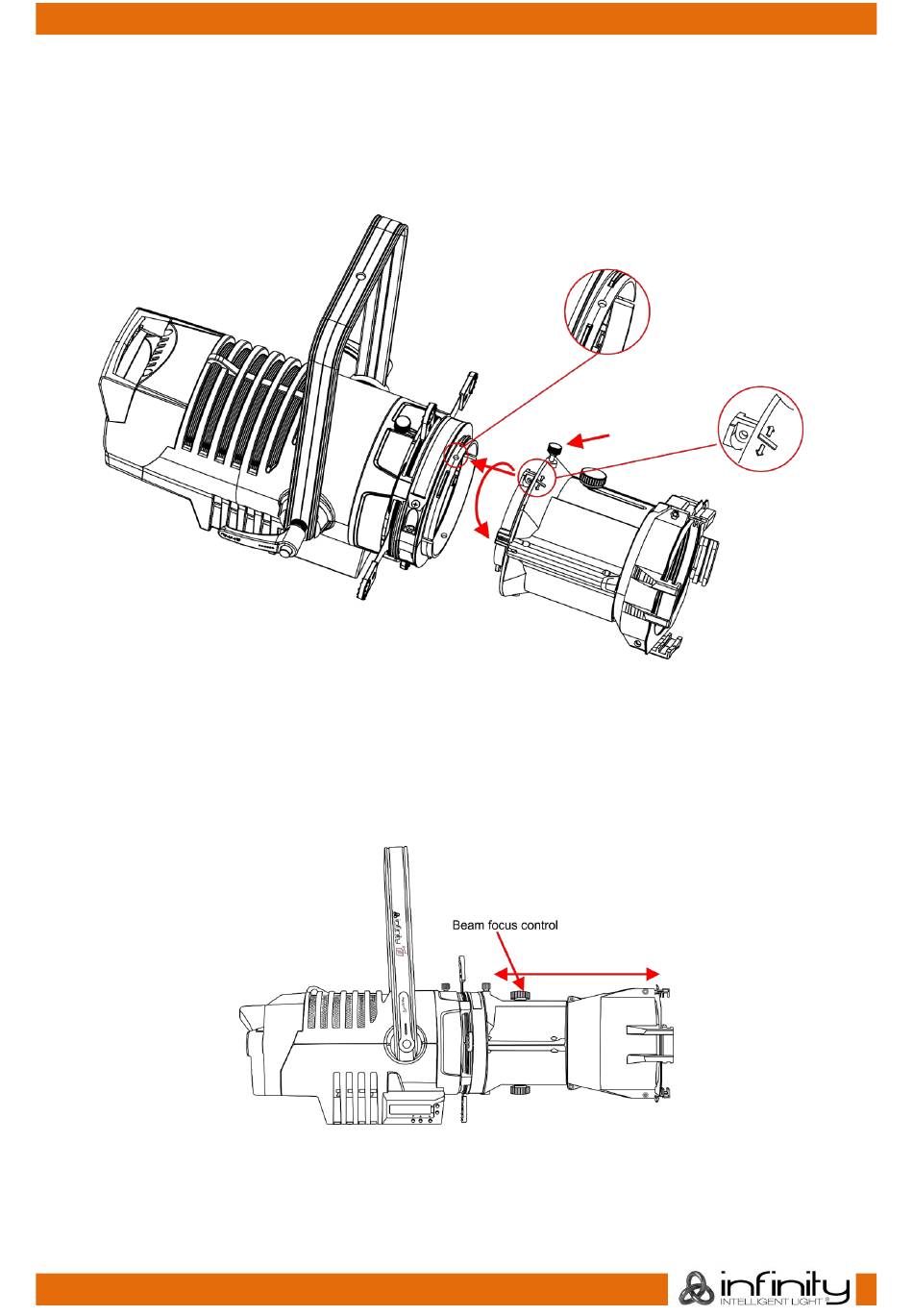

02) Führen Sie den Ausschnitt an der markierten Stelle in den Schlitz der Halterung ein, siehe Abbildung
05.
03) Drehen Sie das Rohr gegen den Uhrzeigersinn, bis es einrastet.
04) Ziehen Sie die Schraube im Uhrzeigersinn fest.
Verwendung des festen Linsenrohrs
01) Lösen Sie die Fokuskontrolle des Strahls auf der Oberseite des Linsenrohrs, indem Sie sie gegen den
Uhrzeigersinn drehen.
02) Schieben Sie das Linsenrohr nach vorne oder nach hinten, um die gewünschte Strahlenform
einzustellen.
03) Ziehen Sie die Schraube im Uhrzeigersinn fest.
Bestellnummer: 200010
