TS-260C7 Profile Engine
Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den
der Profile Engine vom Controller angesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 20 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Profile Engines
verwenden.
Daher sollte die DMX-Adresse des ersten Profile Engines 1 (001) sein; die DMX-Adresse des zweiten Geräts
sollte 1+20=21 (021) sein; die DMX-Adresse des dritten Geräts sollte 21+20=41 (041) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt
angesteuert werden kann. Wenn zwei oder mehreren Profile Engines ähnliche Adressen zugewiesen
werden, reagieren sie entsprechend ähnlich.
Steuerung:
Nachdem Sie allen Profile Engines eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
ansteuern.
Hinweis: Beim Einschalten erkennt der Profile Engine automatisch, ob er DMX-512-Daten empfängt. Falls
keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
●
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
●
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Bestellnummer: 200010

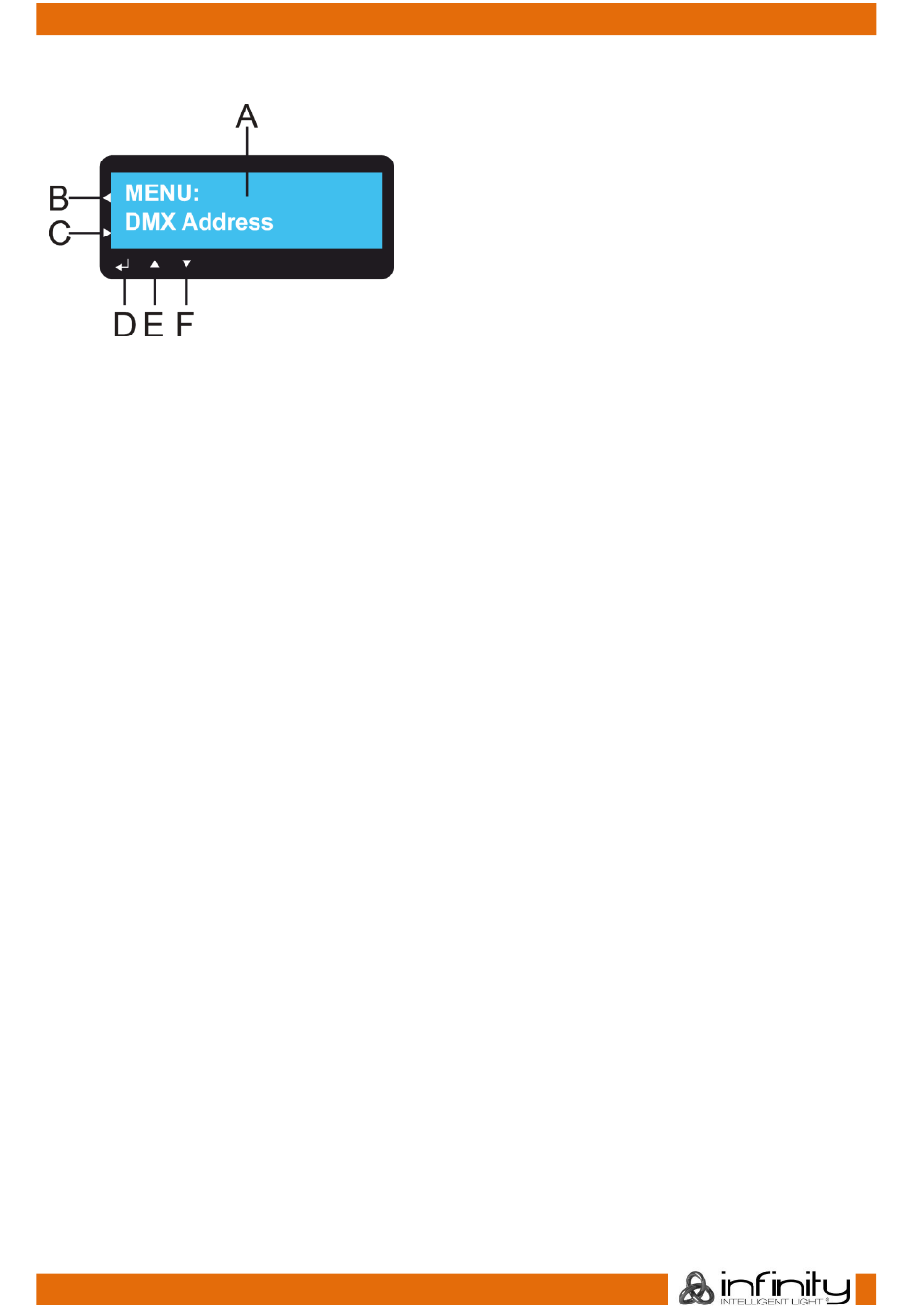

A)
LC-Display
B)
Home-Taste
C)
Return-Taste
D)
Enter-Taste
E)
Up-Taste
F)
Down-Taste
19
Abb. 13
