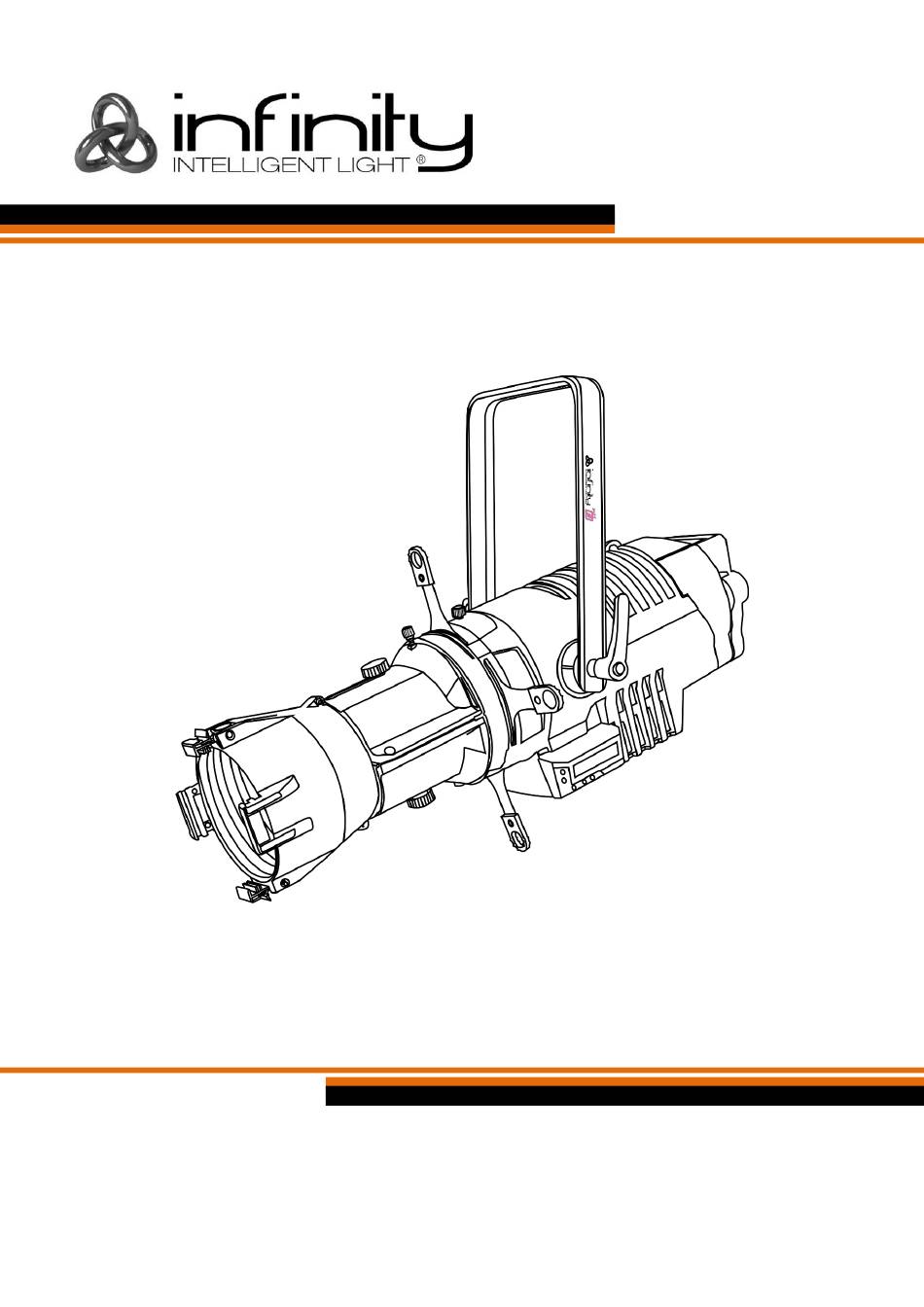

- Seite 1 HANDBUCH DEUTSCH Infinity TS-300 Profile Engine Bestellnummer: 200001 Firmwareversion 1.01 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
TS-300 Profile Engine Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................6 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Optionales Zubehör ..............................8 Übersicht ..................................9 Seite ....................................10 Rückseite ..................................11... - Seite 3 TS-300 Profile Engine Kein Licht ..................................29 Keine Reaktion auf DMX-Signale ..........................29 Technische Daten ................................31 Abmessungen ..................................32 Bestellnummer: 200001...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Infinity TS-300 Profile Engine ● Neutrik Powercon-zu-Schuko-Netzkabel (1,4 m) ● Gobohalter ●... - Seite 5 TS-300 Profile Engine Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
TS-300 Profile Engine ● Schützen Sie das Produkt vor extremer Hitze, Feuchtigkeit oder Staub. ● Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der Rückseite des Geräts angegeben. ● Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und das Netzkabel in regelmäßigen Abständen auf eventuelle Schäden. -
Seite 7: Montage
TS-300 Profile Engine Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: ●... -
Seite 8: Rückgabe
TS-300 Profile Engine Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts

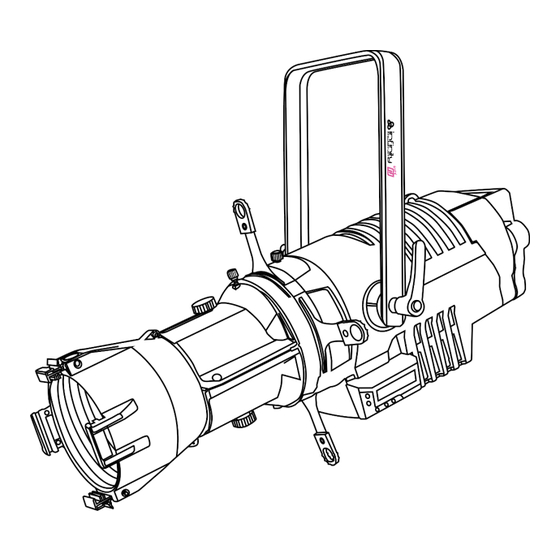

TS-300 Profile Engine Beschreibung des Geräts Funktionen Der Infinity TS-300 Profile Engine ist ein hochauflösender Theaterscheinwerfer mit hoher Leistung. ● Liefert die Leistung einer 1000-W-Wolfram-Halogenlampe mit einem Verbrauch von 300 W ● Einfacher Wechsel der Linsen ganz ohne Werkzeug ●... -
Seite 10: Übersicht
TS-300 Profile Engine Übersicht Abb. 01 01) Weiße 300W-LED von Lumiled 02) Shuttergruppe Bestellnummer: 200001... - Seite 11 TS-300 Profile Engine Seite Abb. 02 03) Zubehöreinschub 04) Einschub für den Gobohalter 05) Befestigungskontrolle für die Shuttergruppe 06) Halterung 07) Sicherheitsring 08) Shutter 09) Steuerungstasten + LC-Display 10) Griffeinstellung 11) Rückwärtiger Griff Bestellnummer: 200001...
-
Seite 12: Rückseite
17) Neutrik Powercon-Ausgang (Grau) Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity TS -300 Profile Engine. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 13: Anbringen Der Shuttergruppe
TS-300 Profile Engine Anbringen der Shuttergruppe 01) Lösen Sie die Schraube auf der Oberseite des Scheinwerfers, indem Sie sie gegen den Uhrzeigersinn drehen. 02) Setzen Sie die mitgelieferte Shuttergruppe ein. 03) Drehen Sie die Shuttergruppe um 45° im oder gegen den Uhrzeigersinn. -
Seite 14: Installation Des Festen Linsenrohrs
TS-300 Profile Engine Installation des festen Linsenrohrs 01) Lösen Sie die Schraube auf der Oberseite des festen Linsenrohrs, indem Sie sie gegen den Uhrzeigersinn drehen. 02) Führen Sie den Ausschnitt an der markierten Stelle in den Schlitz der Halterung ein, siehe Abbildung 03) Drehen Sie das Rohr gegen den Uhrzeigersinn, bis es einrastet. -
Seite 15: Installation Des Zoom-Linsenrohrs
TS-300 Profile Engine Installation des Zoom-Linsenrohrs 01) Führen Sie den Ausschnitt an der markierten Stelle in den Schlitz der Halterung ein, siehe Abbildung 02) Drehen Sie das Rohr im Uhrzeigersinn, bis es einrastet. Abb. 07 Verwendung des Zoom-Linsenrohrs 01) Ziehen Sie den Zoomschieber aus der verriegelten Position heraus. -
Seite 16: Einstellen Der Shutter
TS-300 Profile Engine Einstellen der Shutter 01) Stellen Sie mit den 4 Shuttern den gewünschten Strahl ein. 02) Der Einstellungsbereich für jede Shutter liegt zwischen 0-60°. Abb. 09 Installation des Gobohalters 01) Legen Sie ein Gobo der Größe B (Ø 86 mm, Bildgröße 65 mm) in den mitgelieferten Gobohalter ein. -
Seite 17: Installation Der Iris
TS-300 Profile Engine Installation der Iris 01) Öffnen Sie den Zubehöreinschub (03) und drücken Sie auf beide Seiten der Iris. 02) Schieben Sie die Iris in den Zubehöreinschub, bis sie einrastet. 03) Achten Sie darauf, dass der Griff über den Einschub hinausragt. -
Seite 18: Steuerungsmodi
TS-300 Profile Engine Steuerungsmodi Es gibt 2 Modi: Manuelle Steuerung DMX512 (1CH, 2CH und 4CH) Ein Profile Engine (Manuelle Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. - Seite 19 TS-300 Profile Engine Mehrere Profile Engines (DMX-Setup) Abb. 12 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 200001...
-
Seite 20: Verbinden Der Geräte
DAP DMX-Adapter: 3 Pole > 5 Pole. Bestellnummer FLA30. ● DAP DMX-Endstecker, 3-polig. Bestellnummer FLA42. ● DAP DMX-Endstecker, 5-polig. Bestellnummer FLA43. Der Infinity TS -300 Profile Engine kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 200001... -
Seite 21: Bedienfeld
TS-300 Profile Engine Bedienfeld LC-Display Home-Taste Return-Taste Enter-Taste Up-Taste Down-Taste Abb. 13 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 22: Menü-Übersicht
TS-300 Profile Engine Menü-Übersicht Bestellnummer: 200001... -
Seite 23: Aktivieren Des Fokusmodus
TS-300 Profile Engine Beim Hochfahren erscheint der Info-Bildschirm! Drücken Sie die Home-Taste (B), um zwischen dem Info-Bildschirm und dem aktuellen Modusmenü zu wechseln. Drücken Sie die Return-Taste, (C) um zum Hauptmenü zurückzukehren. Aktivieren des Fokusmodus Halten Sie die Home-Taste (B) 2 Sekunden lang gedrückt. Die Ausgabe leuchtet nun weiß mit 3200 K (Fokusmodus). -
Seite 24: Dmx Adresse
TS-300 Profile Engine 04) Drücken Sie zur Bestätigung ENTER. 2. DMX Adresse In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. -
Seite 25: Dimmgeschwindigkeit
TS-300 Profile Engine 04) Drücken Sie zur Bestätigung ENTER. 5. Dimmgeschwindigkeit In diesem Menü können Sie die Dimmgeschwindigkeit einstellen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. -
Seite 26: Display
TS-300 Profile Engine 03) Wählen Sie mit UP/DOWN oder aus. 04) Wenn Sie auswählen, wird Software zur Farbkalibrierung aktiviert (empfohlen). 05) Drücken Sie zur Bestätigung ENTER. 10. Display In diesem Menü können Sie die Hintergrundbeleuchtung des Displays einstellen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. -
Seite 27: Dmx-Kanäle
TS-300 Profile Engine DMX-Kanäle 1 Kanal (Dimmer) Kanal 1 – Dimmer 0-255 Dimmerhelligkeit, von Schwarz bis maximale Helligkeit 0-100% 2 Kanäle (Basic) Kanal 1 – Dimmer 0-255 Dimmerhelligkeit, von Schwarz bis maximale Helligkeit 0-100% Kanal 2 – Shutter/Stroboskop Geschlossen 6-249... -
Seite 28: Wartung
TS-300 Profile Engine Wartung Der Infinity TS -300 Profile Engine von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. - Seite 29 TS-300 Profile Engine Abb. 14 Bestellnummer: 200001...
-
Seite 30: Fehlersuche
03) Die LEDs. Geben Sie den Profile Engine an Ihren Infinity-Händler zurück. 04) Die interne Sicherung. Geben Sie den Profile Engine an Ihren Infinity-Händler zurück. 05) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 31 TS-300 Profile Engine Problem Mögliche Ursache(n) Lösung Einer oder mehrere Das Gerät erhält keinen Strom Überprüfen Sie, ob das Gerät Scheinwerfer eingeschaltet ist und ob die Kabel funktionieren angeschlossen sind. überhaupt nicht. Geben Sie das Gerät an Ihren lokalen Hauptsicherung durchgebrannt.
-
Seite 32: Technische Daten
TS-300 Profile Engine Technische Daten Modell: Infinity TS-300 Profile Engine Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 300W Leistungsfaktor: 0,97 DMX-Verbindung: 30 Stk. Abmessungen: 425 x 330 x 450 mm (LxBxH, einschl. Halterung) Gewicht: 8,5 kg Bedienung und Programmierung: Ausgabepole:... -
Seite 33: Abmessungen
TS-300 Profile Engine Abmessungen Bestellnummer: 200001... - Seite 34 TS-300 Profile Engine Bestellnummer: 200001...
- Seite 35 ©2018 Infinity...
