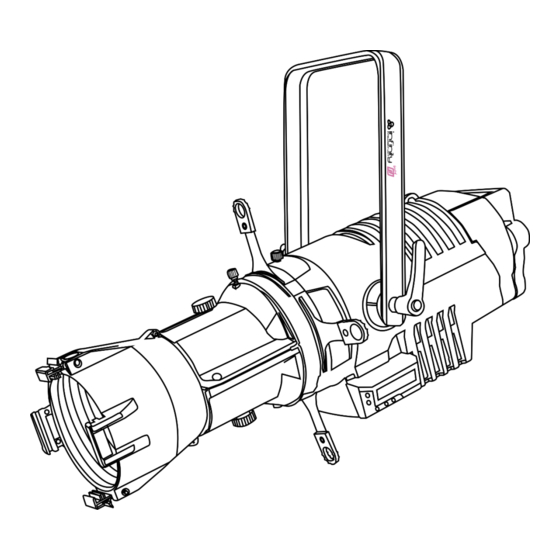

- Seite 1 HANDBUCH DEUTSCH Infinity TS-260C7 Profile Engine V1 Bestellnummer: 200010 Firmwareversion 1.01 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
- Seite 2 TS-260C7 Profile Engine Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................6 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Optionales Zubehör ..............................8 Übersicht ..................................9 Seite ....................................10 Rückseite ..................................11 Installation ..................................11 Setup und Betrieb ................................11...
- Seite 3 TS-260C7 Profile Engine Reinigung der Feldlinse ..............................35 Fehlersuche ..................................36 Kein Licht ..................................36 Keine Reaktion auf DMX-Signale ..........................36 Technische Daten ................................38 Abmessungen ..................................39 Notizen ....................................40 Bestellnummer: 200010...
-
Seite 4: Auspacken
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Infinity TS-260C7 Profile Engine ● Neutrik Powercon-zu-Schuko-Netzkabel (1,4 m) ● Gobohalter ●... - Seite 5 TS-260C7 Profile Engine Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Stellen Sie die Nutzung des Produkts umgehend ein, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Infinity-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 7: Netzanschlüsse
Stellen Sie immer sicher, dass der Bereich unter dem Gerät gesperrt wird und dass das Betreten dieses Bereichs verboten ist, wenn das Gerät montiert, demontiert oder gewartet wird. Der Infinity Profile Engine TS-260C7 kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. -
Seite 8: Reklamationen
TS-260C7 Profile Engine Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts
TS-260C7 Profile Engine Beschreibung des Geräts Funktionen Der Infinity TS-260C7 Profile Engine ist ein hochauflösender Theaterscheinwerfer mit hoher Leistung. Dieser Scheinwerfer bietet mit seinem 7-farbigen LED-Array im Vergleich zu klassischen RGBW-LED-Arrays ein viel größeres Farbspektrum. ● Liefert die Leistung einer 750-W-Wolfram-Halogenlampe mit einem Verbrauch von 260W ●... -
Seite 10: Übersicht
TS-260C7 Profile Engine Übersicht Abb. 01 01) 7-farbige 260W-LED von Lumiled 02) Shuttergruppe Bestellnummer: 200010... - Seite 11 TS-260C7 Profile Engine Seite Abb. 02 03) Zubehöreinschub 04) Einschub für den Gobohalter 05) Befestigungskontrolle für die Shuttergruppe 06) Halterung 07) Sicherheitsring 08) Shutter 09) Steuerungstasten + LC-Display 10) Griffeinstellung 11) Rückwärtiger Griff Bestellnummer: 200010...
-
Seite 12: Rückseite
17) Neutrik Powercon-Ausgang (Grau) Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity TS-260C7 Profile Engine. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 13: Anbringen Der Shuttergruppe
TS-260C7 Profile Engine Anbringen der Shuttergruppe 01) Lösen Sie die Schraube auf der Oberseite des Scheinwerfers, indem Sie sie gegen den Uhrzeigersinn drehen. 02) Setzen Sie die mitgelieferte Shuttergruppe ein. 03) Drehen Sie die Shuttergruppe um 45° im oder gegen den Uhrzeigersinn. 04) Ziehen Sie die Schraube im Uhrzeigersinn fest. -
Seite 14: Verwendung Des Festen Linsenrohrs
TS-260C7 Profile Engine Installation des festen Linsenrohrs 01) Lösen Sie die Schraube auf der Oberseite des festen Linsenrohrs, indem Sie sie Rohr gegen den Uhrzeigersinn drehen. 02) Führen Sie den Ausschnitt an der markierten Stelle in den Schlitz der Halterung ein, siehe Abbildung 03) Drehen Sie das Rohr gegen den Uhrzeigersinn, bis es einrastet. -
Seite 15: Verwendung Des Zoom-Linsenrohrs
TS-260C7 Profile Engine Installation des Zoom-Linsenrohrs 01) Führen Sie den Ausschnitt an der markierten Stelle in den Schlitz der Halterung ein, siehe Abbildung 02) Drehen Sie das Rohr im Uhrzeigersinn, bis es einrastet. Abb. 07 Verwendung des Zoom-Linsenrohrs 01) Ziehen Sie den Zoomschieber aus der verriegelten Position heraus. 02) Schieben Sie Ihn vor oder zurück. -
Seite 16: Installation Des Gobohalters
TS-260C7 Profile Engine Einstellen der Shutter 01) Stellen Sie mit den 4 Shuttern den gewünschten Strahl ein. 02) Der Einstellungsbereich für jede Shutter liegt zwischen 0-60°.. Abb. 09 Installation des Gobohalters 01) Legen Sie ein Gobo der Größe B (Ø 86 mm, Bildgröße 65 mm) in den mitgelieferten Gobohalter ein. 02) Befestigen Sie das Gobo mit den 4 Pins am Gobohalter. -
Seite 17: Installation Der Iris
TS-260C7 Profile Engine Installation der Iris 01) Öffnen Sie den Zubehöreinschub (03) und drücken Sie auf beide Seiten der Iris. 02) Schieben Sie die Iris in den Zubehöreinschub, bis sie einrastet. 03) Achten Sie darauf, dass der Griff über den Einschub hinausragt. Abb. - Seite 18 TS-260C7 Profile Engine Mehrere Profile Engines (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
-
Seite 19: Verbinden Der Geräte
DAP DMX-Adapter: 3 Pole > 5 Pole. Bestellnummer FLA30. ● DAP DMX-Endstecker, 3-polig. Bestellnummer FLA42. ● DAP DMX-Endstecker, 5-polig. Bestellnummer FLA43. Der Infinity TS-260C7 Profile Engine kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 200010... -
Seite 20: Bedienfeld
TS-260C7 Profile Engine Bedienfeld LC-Display Home-Taste Return-Taste Enter-Taste Up-Taste Down-Taste Abb. 13 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 21: Menü-Übersicht
TS-260C7 Profile Engine Menü-Übersicht Bestellnummer: 200010... - Seite 22 TS-260C7 Profile Engine Bestellnummer: 200010...
-
Seite 23: Aktivieren Des Fokusmodus
TS-260C7 Profile Engine Beim Hochfahren erscheint der Info-Bildschirm! Drücken Sie die Home-Taste (B), um zwischen dem Info-Bildschirm und dem aktuellen Modusmenü zu wechseln. Drücken Sie die Return-Taste, (C) um zum Hauptmenü zurückzukehren. Aktivieren des Fokusmodus Halten Sie die Home-Taste (B) 2 Sekunden lang gedrückt. Die Ausgabe leuchtet nun weiß mit 3200 K (Fokusmodus). -
Seite 24: Farbtemperatur
TS-260C7 Profile Engine 1. DMX-Konfiguration In diesem Menü können Sie eine DMX-Konfiguration auswählen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN einen der 7 Kanalmodi oder aus. - Seite 25 TS-260C7 Profile Engine 3.3 Farbrad 01) Drücken Sie UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Untermenü aufzurufen. 03) Wählen Sie mit UP/DOWN eine der 64 voreingestellten Farben und Weiß aus; 04) Drücken Sie zur Bestätigung ENTER. Bestellnummer: 200010...
- Seite 26 TS-260C7 Profile Engine 4. Dimmerkurven In diesem Menü können Sie eine Dimmerkurve auswählen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN eine der 4 verfügbaren Optionen aus: 04) Drücken Sie zur Bestätigung ENTER.
- Seite 27 TS-260C7 Profile Engine 6. CCT-Modus In diesem Menü können Sie eine Ausgabeart im CCT- Modus auswählen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN oder aus.
- Seite 28 TS-260C7 Profile Engine 8. DMX-Signal verloren In diesem Menü können Sie festlegen, wie der Profile Engine reagieren soll, wenn er keine DMX-Signale mehr erhält. Das Display blinkt (nur, wenn das Display auf „Auto Off“ gestellt ist). 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird.
- Seite 29 TS-260C7 Profile Engine 05) Wenn Sie auswählen, wird das Display durchgehend beleuchtet. 06) Drücken Sie ENTER, um die Auswahl zu bestätigen. 13. Info In diesem Menü können Sie die Informationen über das Gerät ansehen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird.
- Seite 30 TS-260C7 Profile Engine DMX-Kanäle Kurzanleitung Infinity TS-260C7 Dimmer Einfach Wolfram HSI Pro RGB Pro CMY Pro Modus Modus Modus Modus Modus Modus Modus 7 Farben (1CH) (5CH) (6CH) (10CH) (10CH) (10CH) (20CH) Dimmer, grob Dimmer, fein Stroboskop Farbrad CW-Crossfade Farbton, grob Farbton, fein Sättigung...
- Seite 31 TS-260C7 Profile Engine DMX-Kanäle Dimmer, grob 0-255 Dimmerhelligkeit, von Schwarz bis maximale Helligkeit 0-100% Dimmer, fein 0-255 Feineinstellung der Dimmerhelligkeit, von Schwarz bis maximale Helligkeit 0-100% Shutter/Stroboskop Geschlossen 6-249 Stroboskopfrequenz von niedrig nach hoch 250-255 Offen Farbtemperatur (CCT) (Dimmer, grob muss zwischen 1-255 und der Shutter zwischen 6-255 eingestellt sein 0-96 2000K-2800K 97-98...
- Seite 32 TS-260C7 Profile Engine 80-82 Fern green Lee 122 83-85 Dark green Lee 124 86-88 Bright pink Lee 128 89-91 Medium blue Lee 132 92-94 Golden amber Lee 134 95-97 Deep golden amber Lee 135 98-100 Pale lavender Lee 136 101-103 Special lavender Lee 137 104-106...
- Seite 33 TS-260C7 Profile Engine Farbton, grob (Farbvarianten) (Dimmer, grob muss zwischen 1-255, der Shutter zwischen 6-255 und die Farbsättigung zwischen 1-255 eingestellt sein 0-255 Schrittweise Farbtoneinstellung von 0-100% Farbton, fein (Farbvarianten) (Dimmer, grob muss zwischen 1-255, der Shutter zwischen 6-255 und die Farbsättigung zwischen 1-255 eingestellt sein 0-255 Schrittweise Farbtonfeineinstellung von 0-100%...
- Seite 34 TS-260C7 Profile Engine Bernstein-Dimmer (Dimmer, grob muss zwischen 1-255 und der Shutter zwischen 6-255 eingestellt sein 0-255 Schrittweise Bernsteineinstellung von 0-100% Bernstein-Dimmer, fein (Dimmer, fein muss zwischen 1-255 und der Shutter zwischen 6-255 eingestellt sein 0-255 Schrittweise Bernsteinfeineinstellung von 0-100% Limetten-Dimmer (Dimmer, grob muss zwischen 1-255 und der Shutter zwischen 6-255 eingestellt sein 0-255...
-
Seite 35: Wartung
TS-260C7 Profile Engine Wartung Der Infinity TS-260C7 Profile Engine von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 36: Reinigung Der Feldlinse
TS-260C7 Profile Engine Reinigung der Feldlinse Sie können auf die Feldlinse zugreifen, indem Sie die Shuttergruppe vom Gerät abnehmen. Reinigen Sie die Linse mit einem sauberen Mikrofasertuch. Sie können auch Isopropanol auf das Tuch auftragen. Sprühen Sie die Reinigungslösung nicht direkt auf die Linse oder ins Geräteinnere. 01) Lösen Sie die Schraube auf der Oberseite des Scheinwerfers, indem Sie sie gegen den Uhrzeigersinn drehen. -
Seite 37: Keine Reaktion Auf Dmx-Signale
03) Die LEDs. Geben Sie den Profile Engine an Ihren Infinity-Händler zurück. 04) Die interne Sicherung. Geben Sie den Profile Engine an Ihren Infinity-Händler zurück. 05) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 38 Kabel funktionieren angeschlossen sind. überhaupt nicht. Geben Sie das Gerät an Ihren lokalen Hauptsicherung durchgebrannt. Infinity-Händler zurück. Die Geräte starten Der Controller ist nicht Schließen Sie den Controller an korrekt neu, aber angeschlossen...
-
Seite 39: Technische Daten
TS-260C7 Profile Engine Technische Daten Modell: Infinity TS-260C7 Profile Engine Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 260W Leistungsfaktor: 0,96 DMX-Verbindung: 30 Stk. Abmessungen: 425 x 330 x 450 mm (LxBxH, einschl. Halterung) Gewicht: 8,5 kg Bedienung und Programmierung: Ausgabepole:... -
Seite 40: Abmessungen
TS-260C7 Profile Engine Abmessungen Bestellnummer: 200010... - Seite 41 TS-260C7 Profile Engine Notizen Bestellnummer: 200010...
- Seite 42 ©2018 Infinity...
