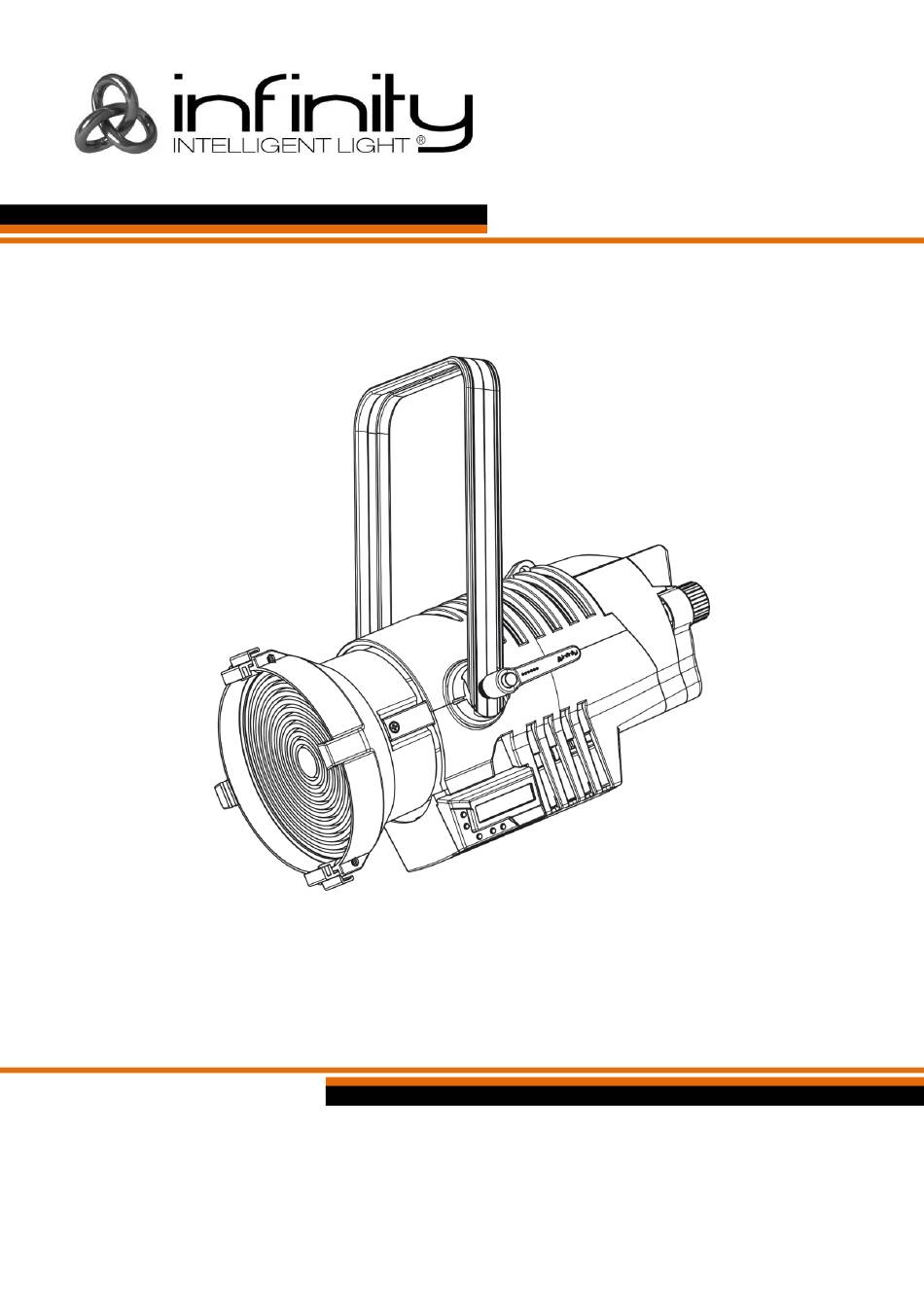

- Seite 1 BENUTZERHANDBUCH DEUTSCH Infinity TF-260C7 Fresnel Bestellnummer: 200203 Firmware Version 1.04 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Beschreibung des Geräts ..............................9 Übersicht ..................................10 Rückseite ..................................11 Installation ..................................11 Setup und Betrieb ................................11 Steuerungsmodi ................................12 Ein Infinity Fresnel (Manuelle Steuerung) ......................12 Mehrere Infinity Fresnels (DMX-Steuerung) ......................12 Verbinden der Geräte ...............................13 Datenverkabelung ..............................13 Bedienfeld ..................................14 Kontrollmodus ................................14 DMX-Adresszuweisung ...............................14 Menü-Übersicht ................................15... - Seite 3 TF-260C7 Fresnel Wartung .....................................42 Fehlersuche ..................................43 Kein Licht ..................................43 Keine Reaktion auf DMX-Signale ..........................43 Technische Daten ................................45 Abmessungen ..................................46 Notizen ....................................47 Bestellnummer: 200203...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Infinity TF-260C7 Fresnel ● Neutrik Powercon-zu-Schuko-Netzkabel (1,4 m) ● Filterrahmen ●... - Seite 5 TF-260C7 Fresnel Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
TF-260C7 Fresnel ● Schützen Sie das Produkt vor extremer Hitze, Feuchtigkeit oder Staub. ● Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der Rückseite des Geräts angegeben. ● Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und das Netzkabel in regelmäßigen Abständen auf eventuelle Schäden. -
Seite 7: Montage
Stellen Sie immer sicher, dass der Bereich unter dem Gerät gesperrt wird und dass das Betreten dieses Bereichs verboten ist, wenn das Gerät montiert, demontiert oder gewartet wird. Der Infinity TF-260C7 Fresnel kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. -
Seite 8: Netzanschlüsse
TF-260C7 Fresnel Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU... -
Seite 9: Rückgabe
TF-260C7 Fresnel Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 10: Beschreibung Des Geräts

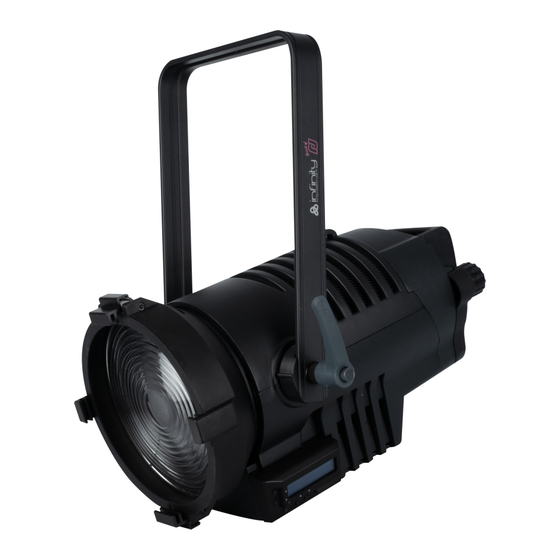

TF-260C7 Fresnel Beschreibung des Geräts Funktionen Der Infinity Signature TF-260C7 ist perfekt für Theater- und Filmanwendungen ausgestattet. Sie können im Handumdrehen die richtige Farbtemperatur auswählen, eine perfekt kalibrierte Farbe aus dem Menü hinzufügen, den Rolling-Shutter-Effekt kompensieren und die integrierten Wolframsimulationen verwenden. -
Seite 11: Übersicht
TF-260C7 Fresnel Übersicht Abb. 02 01) 260 W Lumiled LED, 7 Farben 02) Halterung 03) Sicherheitsring 04) Griff auf Rückseite 05) Manueller Fokus 06) Einstellungshebel 07) Steuerungstasten + LC-Display Bestellnummer: 200203... -
Seite 12: Rückseite
14) Manueller Fokus Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity TF-260C7 Fresnel. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 13: Steuerungsmodi
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Der Infinity Fresnel funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. 05) Siehe Seite 18 für mehr Informationen über die manuelle Steuerung. -
Seite 14: Verbinden Der Geräte
DAP DMX-Adapter: 3 Pole > 5 Pole. Bestellnummer FLA30. ● DAP DMX-Endstecker, 3-polig. Bestellnummer FLA42. ● DAP DMX-Endstecker, 5-polig. Bestellnummer FLA43. Der Infinity TF-260C7 Fresnel kann im Steuermodus mit einem Controller angesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 200203... -
Seite 15: Bedienfeld
Daher sollte die DMX-Adresse des ersten Infinity Fresnel 1(001) sein. Die DMX-Adresse des zweiten Infinity Fresnel sollte 1+21=22 (022) und die DMX-Adresse des dritten Infinity Fresnel sollte 22+21=43 (043) sein, etc. Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt angesteuert werden kann. -
Seite 16: Menü-Übersicht
TF-260C7 Fresnel Menü-Übersicht Bestellnummer: 200203... - Seite 17 TF-260C7 Fresnel Bestellnummer: 200203...
-
Seite 18: Fokusmodus Aktivieren
TF-260C7 Fresnel Beim Hochfahren des Infinity TF-260C7 erscheint die folgende Anzeige! Drücken Sie die HOME-Taste (B), um zwischen dem Info-Bildschirm und dem aktuellen Menümodus zu wechseln. Drücken Sie RETURN (C), um zum Hauptmenü zurückzukehren. Fokusmodus aktivieren Halten Sie die HOME-Taste (B) 2 Sekunden lang gedrückt. Der Lichtausgabe ist jetzt 3200 K, Weiß/geöffnet (Fokusmodus). -
Seite 19: Dmx-Konfiguration
Werte 04) Drücken Sie zur Bestätigung ENTER. 3. Manueller Modus In diesem Menü können Sie manuelle Einstellungen für den Infinity Fresnel vornehmen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Untermenü aufzurufen. -
Seite 20: Farbrad
TF-260C7 Fresnel 3.3 Farbrad 01) Drücken Sie UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Untermenü aufzurufen. 03) Wählen Sie mit UP/DOWN eine der 64 voreingestellten Farben oder Weiß aus: 04) Drücken Sie zur Bestätigung ENTER. -
Seite 21: Dimmerkurven
TF-260C7 Fresnel 4. Dimmerkurven In diesem Menü können Sie eine Dimmerkurve auswählen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN eine der 4 verfügbaren Optionen aus: 04) Drücken Sie zur Bestätigung ENTER. -
Seite 22: Cct-Modus
TF-260C7 Fresnel 6. CCT-Modus In diesem Menü können Sie zwischen verschiedenen Ausgabeleistungen im CCT-Modus auswählen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN oder aus. -
Seite 23: Modus Bei Verlorenem Dmx-Signal
TF-260C7 Fresnel 8. Modus bei verlorenem DMX-Signal In diesem Menü können Sie festlegen, wie der Infinity Fresnel reagieren soll, wenn er keine DMX-Signale mehr erhält. Das Display blinkt (nur wenn die Funktion „Auto Off“ aktiviert ist). 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. -
Seite 24: Zoommotor
TF-260C7 Fresnel 04) Drücken Sie ENTER, um die Auswahl zu bestätigen. 13. Zoommotor In diesem Menü können Sie manuelle Einstellungen am Zoommotor vornehmen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Untermenü aufzurufen. -
Seite 25: Info
TF-260C7 Fresnel 14. Info In diesem Menü finden Sie verschiedene Informationen über das Gerät. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Auf dem Display erscheint: Betriebsstunden des Geräts... -
Seite 26: Dmx-Kanäle Überblick
TF-260C7 Fresnel DMX-Kanäle Überblick Infinity TF-260C7 Dimmer Basic Wolfram RGB Pro CMY Pro HSI Pro Modus Modus Modus Modus Modus Modus Modus 7 Farbprofile (1CH) (6CH) (7CH) (11CH) (11CH) (11CH) (21CH) Masterdimmer Dimmer, fein Stroboskop Farbrad CW Crossfade Farbe, grob Farbe, fein Sättigung... -
Seite 27: Dmx-Kanäle
TF-260C7 Fresnel DMX-Kanäle 1 Kanal (Basic) Kanal 1 – Masterdimmer 0-255 Dimmerhelligkeit, von Schwarz bis maximale Helligkeit 0-100 % 6 Kanäle (Basic) Kanal 1 – Masterdimmer 0-255 Dimmerhelligkeit, von Schwarz bis maximale Helligkeit 0-100 % Kanal 2 – Shutter/Stroboskop Geschlossen... - Seite 28 TF-260C7 Fresnel 68-70 Hellblau Lee 118 71-73 Dark blue Lee 119 74-76 Deep blue Lee 120 77-79 Lee green Lee 121 80-82 Fern green Lee 122 83-85 Dark green Lee 124 86-88 Bright pink Lee 128 89-91 Medium blue Lee 132...
-
Seite 29: Kanäle (Wolfram)
TF-260C7 Fresnel 252-253 25,3 Sek. Crossfade 253-254 25,4 Sek. Crossfade 254-255 25,5 Sek. Crossfade Hinweis: Die Crossfade-Dauer für das Farbrad ist die Zeitspanne, bevor das Gerät von Farbe 1 zu Farbe 2 wechselt. 7 Kanäle (Wolfram) Kanal 1 – Masterdimmer... - Seite 30 TF-260C7 Fresnel 110-112 Bright blue Lee 141 113-115 Apricot Lee 147 116-118 Bright rose Lee 148 119-121 Pale gold Lee 152 122-124 Pink Lee 157 125-127 Deep orange Lee 158 128-130 Bastard amber Lee 162 131-133 Flame red Lee 164...
-
Seite 31: Kanäle (Rgb Pro Modus)
TF-260C7 Fresnel Kanal 7 – Steuerungsmodus (Halten Sie den DMX-Wert 3 Sekunden lang gedrückt, damit die Funktion aktiviert wird) Keine Funktion 8-15 Dimmerkurve 1: Linear 16-23 Dimmerkurve 2: Gamma 2.0 24-31 Dimmerkurve 3: Gamma 2.2 32-39 Dimmerkurve 4: S-Kurve 40-71... - Seite 32 TF-260C7 Fresnel 227-228 6000 K 229-254 6000 K-8000 K 8000 K Kanal 5 – Red Dimmer, Grobeinstellung (CH1 muss zwischen 1-255 und CH3 zwischen 6-255 eingestellt sein 0-255 Schrittweise Roteinstellung von 0-100 % Kanal 6 – Green Dimmer, Grobeinstellung (CH1 muss zwischen 1-255 und CH3 zwischen 6-255 eingestellt sein 0-255 Schrittweise Grüneinstellung von 0-100 %...
- Seite 33 TF-260C7 Fresnel 119-121 Pale gold Lee 152 122-124 Pink Lee 157 125-127 Deep orange Lee 158 128-130 Bastard amber Lee 162 131-133 Flame red Lee 164 134-136 Daylight blue Lee 165 137-139 Lilac tint Lee 169 140-142 Deep lavender Lee 170...
-
Seite 34: Kanäle (Cmy Pro-Modus)
TF-260C7 Fresnel 72-79 Simulationsquelle: Wolfram 575W 80-87 Simulationsquelle: Wolfram 750W 88-95 Simulationsquelle: Wolfram 1000W 96-103 Simulationsquelle: Wolfram 2000 W 104-111 PWM-Geschwindigkeit: 1,1 kHz 112-119 PWM-Geschwindigkeit: 1,2 kHz 120-127 PWM-Geschwindigkeit: 1,3 kHz 128-135 PWM-Geschwindigkeit: 1,4 kHz 136-143 PWM-Geschwindigkeit: 1,5 kHz 144-151... - Seite 35 TF-260C7 Fresnel Kanal 6 – Magenta Intensität (CH1 muss zwischen 1-255 und CH3 zwischen 6-255 eingestellt sein 0-255 Schrittweise Magentaeinstellung, von 0-100 % Kanal 7 – Yellow Intensität (CH1 muss zwischen 1-255 und CH3 zwischen 6-255 eingestellt sein 0-255 Schrittweise Gelbeinstellung, von 0-100 % Kanal 8 –...
- Seite 36 TF-260C7 Fresnel 146-148 Chrome orange Lee 179 149-151 Dark lavender Lee 180 152-154 Congo blue Lee 181 155-157 Alice blue Lee 197 158-160 Full CT blue Lee 201 161-163 Half CT blue Lee 202 164-166 Quarter CT Blue Lee 203...
-
Seite 37: Kanäle (Hsi Pro-Modus)
TF-260C7 Fresnel 144-151 PWM-Geschwindigkeit: 1,6 kHz 152-159 Kalibrierung deaktiviert 160-167 Kalibrierung aktiviert 168-175 Ventilatormodus: lautlos 176-183 Ventilatormodus: automatisch 184-191 Ventilatormodus: maximal 192-199 Grafikdisplay: Auto Off 200-207 Grafikdisplay: On 208-215 CCT-Modus: Hoher CRI 216-223 CCT-Modus: Hohe Lichtleistung 224-249 Keine Funktion Alles zurücksetzen... - Seite 38 TF-260C7 Fresnel Kanal 8 – Farbrad (CH1 muss zwischen 1-255 und CH3 zwischen 6-255 eingestellt sein Keine Funktion 8-10 Medium bastard amber Lee 004 11-13 Fire Lee 019 14-16 Bright red Lee 026 17-19 Lavender Lee 058 20-22 Sky blue...
- Seite 39 TF-260C7 Fresnel 170-172 Half CT orange Lee 205 173-175 Quarter CT orange Lee 206 176-178 Filter minus green Lee 247 179-181 Half minus green Lee 248 182-184 Three quarter CT blue Lee 281 185-187 Three quarter CT orange Lee 285...
-
Seite 40: Kanäle (Raw-Modus)
TF-260C7 Fresnel 208-215 CCT-Modus: Hoher CRI 216-223 CCT-Modus: Hohe Lichtleistung 224-249 Keine Funktion Alles zurücksetzen 251-255 Keine Funktion 21 Kanäle (RAW-Modus) Kanal 1 – Masterdimmer 0-255 Dimmerhelligkeit, von Schwarz bis maximale Helligkeit 0-100 % Kanal 2 - Dimmer, Feineinstellung 0-255 Dimmer Feineinstellung, von Schwarz bis maximale Helligkeit 0-100 % Kanal 3 –... - Seite 41 TF-260C7 Fresnel Kanal 12 – Cyan Dimmer, Grobeinstellung (CH1 muss zwischen 1-255 und CH3 zwischen 6-255 eingestellt sein 0-255 Schrittweise Cyaneinstellung von 0-100 % Kanal 13 – Cyan Dimmer, Feineinstellung (CH2 muss zwischen 1-255 und CH3 zwischen 6-255 eingestellt sein...
- Seite 42 TF-260C7 Fresnel 92-94 Golden amber Lee 134 95-97 Deep golden amber Lee 135 98-100 Pale lavender Lee 136 101-103 Special lavender Lee 137 104-106 Pale green Lee 138 107-109 Primary green Lee 139 110-112 Bright blue Lee 141 113-115 Apricot...
-
Seite 43: Wartung
Keine Funktion Wartung Der Infinity TF-260C7 Fresnel von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 44: Fehlersuche
03) Die LEDs. Geben Sie den Infinity Fresnel an Ihren Infinity-Händler zurück. 04) Die interne Sicherung. Geben Sie den Infinity Fresnel an Ihren Infinity-Händler zurück. 05) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 45 Geräte eingeschaltet ist und ob die Kabel funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt. ● Geben Sie das Gerät an Ihren Infinity- Händler zurück. Die Geräte starten Der Controller ist nicht ● Schließen Sie den Controller an korrekt neu, aber...
-
Seite 46: Technische Daten
TF-260C7 Fresnel Technische Daten Modell: Infinity TF-260C7 Fresnel Eingangsspannung: 100-240 V AC 50/60 Hz Leistungsaufnahme: 280 W Leistungsfaktor: 0,97 DMX-Verbindung: 30pcs Abmessungen: 474 x 322 x 457 mm (LxBxH, einschl. Halterung) Gewicht: 8,66 kg Bedienung und Programmierung: Ausgabepole: Pol 1 Erdung, Pol 2 (-), Pol 3 (+) DMX-Modus: 1, 6, 7, 11, 11, 11 oder 21 Kanäle... -
Seite 47: Abmessungen
TF-260C7 Fresnel Abmessungen Bestellnummer: 200203... -
Seite 48: Notizen
TF-260C7 Fresnel Notizen Bestellnummer: 200203... - Seite 49 ©2019 Infinity...
