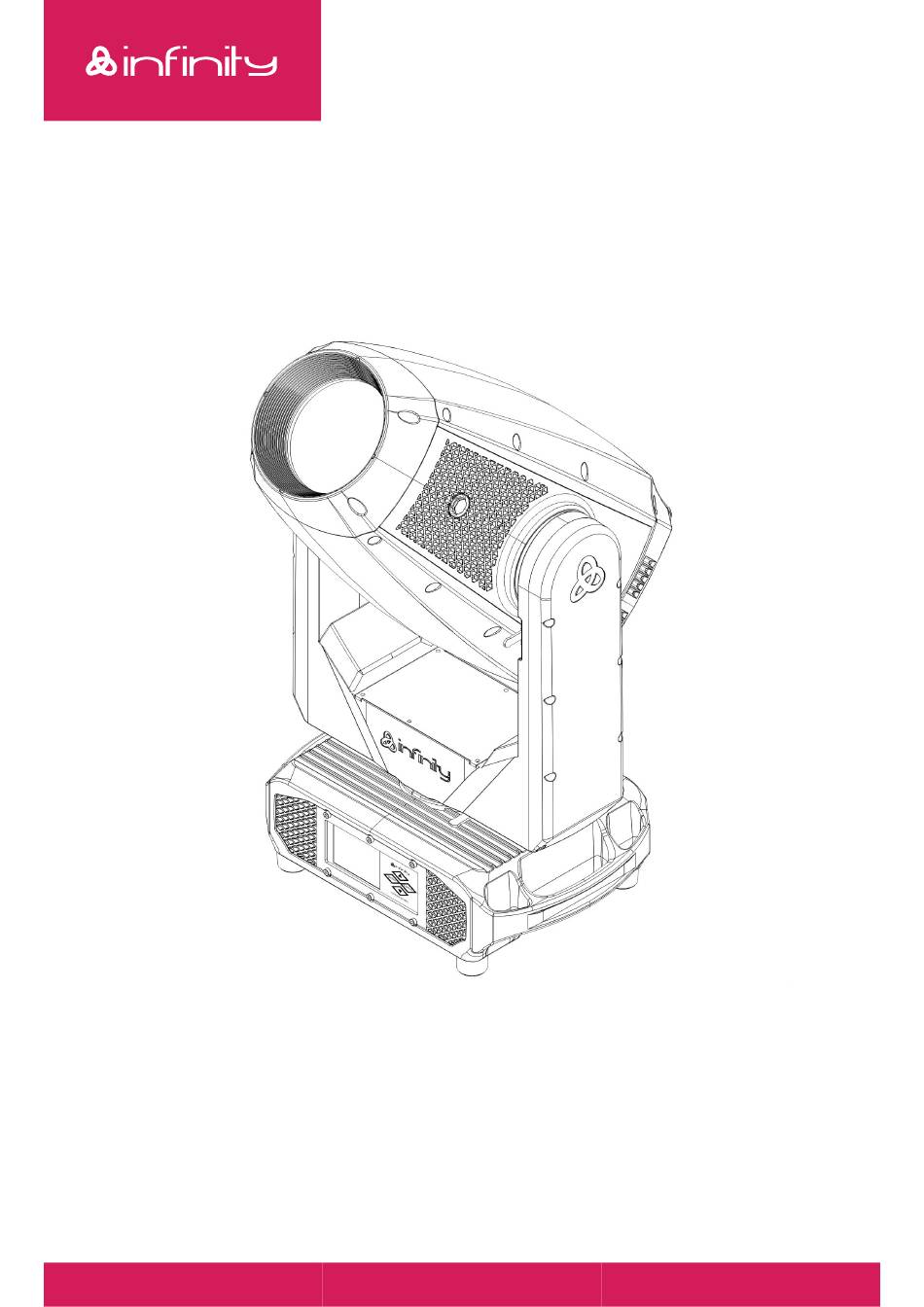

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH V1.0 Furion P602 Profile Produktcode: 41461...
- Seite 2 Furion P602 Profile Vorwort Vielen Dank, dass Sie dieses Infinity Produkt gekauft haben. Der Zweck dieser Bedienungsanleitung ist es, Anweisungen für den korrekten und sicheren Gebrauch dieses Produkts zu geben. Bewahren Sie das Benutzerhandbuch zum Nachlesen auf, da es ein wesentlicher Bestandteil des Produkts ist.
- Seite 3 Furion P602 Profile Inhaltsverzeichnis 1. Einführung ............................
- Seite 4 Furion P602 Profile 6.6. Menü-Übersicht ......................... .
- Seite 5 Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Ihre Lieferung enthält: Abbildung 1 • • Infinity Furion P602 Profile • • Schuko zu Power Pro True Kabel (1,5 m) • •...
- Seite 6 Furion P602 Profile • • 0–255: Definiert eine Reihe von Werten • • Hinweise: Hinweis: (in fett gedruckter Schrift) wird von einer nützlichen Information oder einem Tipp gefolgt Produktcode: 41461...
- Seite 7 Furion P602 Profile 1.5. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung durch Sicherheitszeichen gekennzeichnet. Befolgen Sie immer die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht vermieden wird, GEFAHR zum Tod oder zu schweren Verletzungen führen wird.
- Seite 8 Furion P602 Profile Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie das Produkt installieren, betreiben oder warten. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder...
- Seite 9 Furion P602 Profile WARNUNG Gefahr eines epileptischen Schocks Stroboskoplicht kann bei lichtempfindlicher Epilepsie Anfälle auslösen. Empfindliche Personen sollten es vermeiden, Stroboskoplichter anzuschauen. WARNUNG Mögliche Augenschäden durch hohe Lichtintensität Möglicherweise geht von diesem Gerät eine gefährliche optische Strahlung aus. • •...
- Seite 10 Furion P602 Profile Highlite International Fachhändler, da die Wartung nur von eingewiesenen oder geschulten Personen durchgeführt werden darf. • • Wenn das Gerät heruntergefallen ist oder Stöße erlitten hat, trennen Sie es sofort vom Stromnetz. • • Wenn das Gerät extremen Temperaturschwankungen ausgesetzt ist (z. B. nach dem Transport), darf es nicht sofort eingeschaltet werden.
- Seite 11 Furion P602 Profile 2.3. Persönliche Schutzausrüstung Tragen Sie während der Installation, Deinstallation und der Aufrüstung persönliche Schutzausrüstung gemäß den nationalen und standortspezifischen Vorschriften. Produktcode: 41461...
- Seite 12 Furion P602 Profile Beschreibung des Geräts Der Infinity Furion P602 Profile ist ein IP65-zertifizierter Moving Head mit einer 600-W-Flachfeld-LED. Dieses Gerät verfügt über einen motorisierten Zoom, der nahtlose Übergänge zwischen einem schmalen 6,5°-Strahl und einem breiten 49,4°, weichen Lichtstrahl (Wash) ermöglicht. Dieses Gerät verfügt über CMY- und CTO- Farbmischfunktionen, ein Farbrad mit 7 Farben und einer offenen Position, ein rotierendes Goborad mit 7 Gobos und ein statisches Goborad mit 9 Gobos.
- Seite 13 Furion P602 Profile 3.2. Rückseite Abbildung 3 Schutzentlüftung (M12x1,5) RJ45-Stecker mit Schutzart IP65 RJ45-Stecker mit Schutzart IP65 IP65-geschützter Seetronic-Stromanschluss IP65-geschützter Seetronic-Netzstecker IN Sicherung (F15 AL, 250 V) IP65-geschützter 5-poliger DMX- Signalanschluss IN IP65-geschützter 5-poliger DMX- Signalanschluss OUT W-DMX-Antenne Verriegelungsmechanismus der Basis 3.3.
- Seite 14 Furion P602 Profile 3.4. Beschreibung des Produkts Modell: Furion P602 Profile Quelle: Art der Lichtquelle LED Menge der Lichtquelle 1 Leistung der Lichtquelle 600 W Aktualisierungsrate 600 Hz Bildwiederholrate (max.) 15 kHz Lichtstrom (insgesamt) 22442 lm 73 7400 K Optisch: Abstrahlwinkel minimal (kreisförmig)
- Seite 15 Furion P602 Profile Farbsystem Farbrad CMY+CTO Dichroitisches Farbrad 1 7 + offen Gobo-System Glas + Metall Goborad 1 7 + offen Goborad 2 9 + offen Gobo-Größe 25 mm Bilddurchmesser 18 mm Bewegung: Schwenkung 540° Neigung 260° Schwenken/Neigen 16-Bit Elektrische Spezifikationen und Anschlüsse: Stromversorgung 100-240 V AC, 50/60 Hz ...
- Seite 16 Furion P602 Profile 3.5. Effekt-Räder 3.5.1. Farbrad Abbildung 5 3.5.2. Rotierendes Goborad Abbildung 6 Produktcode: 41461...
- Seite 17 Furion P602 Profile 3.5.3. Statisches Goborad Abbildung 7 3.5.4. Animationsrad Abbildung 8 Produktcode: 41461...
- Seite 18 Optionales Zubehör Sie können zusätzlich das folgende Zubehör erwerben: • • D7280 Gehäuse für 2x Furion S602 Spot oder P602 Profile • • 41549 Infinity IP Tester für Furion Wenden Sie sich für weitere Informationen an Ihren Highlite International-Händler. Produktcode: 41461...
- Seite 19 Furion P602 Profile Installation 4.1. Sicherheitshinweise für die Installation WARNUNG Eine falsche Installation kann zu schweren Verletzungen und Sachschäden führen. Wenn Traversensysteme verwendet werden, darf die Installation nur von unterwiesenen oder fachkundigen Personen durchgeführt werden. Befolgen Sie alle geltenden europäischen, nationalen und lokalen Sicherheitsvorschriften für das Aufrüsten und für Traversen.
- Seite 20 Furion P602 Profile 03) Bringen Sie die Klammern an. Achten Sie darauf, dass Sie Klemmen verwenden, die für die Befestigung des Geräts an einer Traverse geeignet sind. Abbildung 11 Abbildung 12 04) Befestigen Sie das Gerät an der tragenden Struktur. Achten Sie darauf, dass sich das Gerät nicht frei bewegen kann.
- Seite 21 Furion P602 Profile 4.5. Sperren/Entsperren des Geräts Das Gerät verfügt über einen Verriegelungsmechanismus am Bügel und an der Basis. • • Um das Gerät zu entriegeln, schieben Sie die Bodenverriegelung (17) nach rechts oder schieben Sie die Bügelverriegelung (03) nach unten.
- Seite 22 Verbinden Sie nicht mehr Geräte mit einer Stromverbindung als die maximal empfohlene Anzahl. Maximal empfohlene Anzahl von Geräten: • • bei 100-120 V: 2 Geräte Furion P602 Profile • • bei 200-240 V: 4 Geräte Furion P602 Profile Produktcode: 41461...
- Seite 23 5.2. Eigenständige Einrichtung Wenn die Furion P602 Profile nicht an ein Steuergerät oder an andere Geräte angeschlossen ist, funktioniert sie als eigenständiges Gerät. Er kann manuell über das Bedienfeld oder im Automatikmodus betrieben werden. Weitere Informationen finden Sie unter Steuerungsmodi (siehe 6.2.
- Seite 24 Furion P602 Profile Wenn Sie Ihre eigenen DMX-Kabel fertigen, achten Sie darauf, dass Sie die Anschlüsse und Drähte richtig verbinden, wie in der Abbildung unten gezeigt. Abbildung 14 5.3.3. DMX-Verknüpfung Um mehrere Geräte über eine DMX-Datenverbindung zu verknüpfen, befolgen Sie die folgenden Schritte: 01) Benutzen Sie ein 5-polig DMX-Kabel, um den DMX OUT-Anschluss der Licht-Steuereinheit mit dem DMX IN- Anschluss des ersten Geräts zu verbinden.
- Seite 25 04) Fahren Sie mit der Zuweisung der Startadressen für die übrigen Geräte fort, indem Sie jeweils 55 zur vorherigen Zahl addieren. Achten Sie darauf, dass sich die Kanäle nicht überschneiden, damit die einzelnen Furion P602 Profile korrekt gesteuert werden können. Wenn zwei oder mehr Geräte ähnlich adressiert sind, funktionieren diese ähnlich.
- Seite 26 Furion P602 Profile Abbildung 16 5.5. Ethernet-Verbindung 5.5.1. Art-Net/sACN-Protokoll Art-Net ist ein Protokoll, das TCP/IP verwendet, um eine große Menge an DMX-512-Daten über ein Ethernet- Netzwerk zu übertragen. Art-Net 4 kann bis zu 32768 Universen unterstützen. Art-Net™ wurde von Artistic Licence Holdings Ltd.
- Seite 27 Furion P602 Profile Abbildung 17 Produktcode: 41461...
- Seite 28 Furion P602 Profile 5.5.3. Art-Net/sACN-Verknüpfung Um mehrere Geräte an eine Art-Net/sACN-Datenverbindung anzuschließen, folgen Sie den nachstehenden Schritten: 01) Verwenden Sie ein CAT-5E/CAT-6-Kabel, um den RJ45-Anschluss des Computers/Lichtsteuergeräts mit einem der RJ45-Anschlüsse des ersten Geräts zu verbinden. 02) Verbinden Sie den zweiten RJ45-Anschluss des ersten Geräts mit dem ersten RJ45-Anschluss des zweiten Geräts mit einem CAT-5E/CAT-6-Kabel.
- Seite 29 Furion P602 Profile 5.5.5. sACN-Einstellungen Um Ihr Gerät mit dem sACN-Protokoll zu betreiben: 01) Stellen Sie die IP-Adresse Ihres Computers/Lichtsteuergerätes ein. sACN hat keine Einschränkungen bezüglich der IP-Adresse. Um die IP-Adresse, den IP-Modus, die Subnetzmaske und das Universum des Geräts zu ändern, siehe Netzwerk-Einrichtung (siehe 6.7.2.4.
- Seite 30 Bevor Sie das Gerät an das Stromnetz anschließen, vergewissern Sie sich, dass Stromstärke, Spannung und Frequenz mit den Angaben auf dem Informationsetikett am Gerät übereinstimmen. 6.2. Steuerungsmodi Die Furion P602 Profile unterstützt die folgenden Steuermodi: • • Eigenständig: Stand-Alone-Modus (integrierte Programme), manuelle Steuerung •...
- Seite 31 Wert einzustellen. 6.4. Inbetriebnahme Nachdem das Gerät an die Stromversorgung angeschlossen wurde, führt das Gerät einen Reset durch. Während des Zurücksetzens zeigt das Display einen Begrüßungsbildschirm mit dem Logo Infinity und dem Namen des Geräts an: Produktcode: 41461...
- Seite 32 Furion P602 Profile Während des Reset-Vorgangs ist es möglich, das Menü zum Ändern der DMX-Adresse aufzurufen. Nach dem Reset ist das Gerät betriebsbereit. Das Display zeigt den Startbildschirm an. Der Startbildschirm liefert Informationen über die DMX-Startadresse, die IP-Adresse, das Universum und den gewählten DMX-Kanalmodus des Geräts:...
- Seite 33 Furion P602 Profile • • Entsperren mit Passwort (siehe 6.5.3. Entsperren mit Passwort) 6.5.1. Verriegelung Auf diesem Bildschirm können Sie das Display des Geräts sperren. 01) Halten Sie die MENU-Taste und die EINGABE-Taste 3 Sekunden lang gedrückt. 02) Das Display zeigt an: 03) Informationen zum Entsperren des Geräts finden Sie unter Entsperrungsoption.
- Seite 34 Furion P602 Profile 6.6. Menü-Übersicht Stufe 1 Stufe 2 Stufe 3 Stufe 4 Adresse (siehe 6.7.1. DMX- Einstellung der Adresse 001-512 Adresse auf Seite 42) NEIN Bildschirm Rückwärts AUTO NEIN Rückwärts schwenken NEIN Neigen rückwärts Schwenkwinkel Neigungswinkel Automatisches Invertieren Timer für...
- Seite 35 Furion P602 Profile Stufe 1 Stufe 2 Stufe 3 Stufe 4 Manuell IP-Modus DHCP 000-255 Netzwerk-Einrichtung Universum 001-256 IP-Adresse 002.243.075.222 SubMask 255.000.000.000 NEIN Sperrcode aktivieren Code sperren Schlosscode eingeben ÄNDERN NEIN BL.O.P/T Umzug NEIN BL.O.Color Move NEIN BL.O.Gobo Bewegung Profil-Modus...
- Seite 36 Furion P602 Profile Stufe 1 Stufe 2 Stufe 3 Stufe 4 MAC5 MAC6 RDM ID4 RDM ID5 RDM ID6 NEIN Benutzer-Stunden zurücksetzen NEIN Schwenken/Neigen NEIN Iris/Prisma NEIN Farbe/CMY NEIN Funktion zurücksetzen Gobo/Gobo-Drehen NEIN Frost/Animation NEIN Blende NEIN Alle NEIN Werkseinstellungen Alleine stehen (siehe 6.7.3.
- Seite 37 Furion P602 Profile Stufe 1 Stufe 2 Stufe 3 Stufe 4 Fensterladen NEIN/1~Erweiterung Farbe NEIN/1~Erweiterung Kobaltblau NEIN/1~Erweiterung Cyan fein NEIN/1~Erweiterung Magenta NEIN/1~Erweiterung Magenta Fein NEIN/1~Erweiterung Gelb NEIN/1~Erweiterung Gelb Fein NEIN/1~Erweiterung NEIN/1~Erweiterung CTO Fein NEIN/1~Erweiterung Virtuelles Farbrad NEIN/1~Erweiterung Gobo NEIN/1~Erweiterung Gobo Drehen...
- Seite 38 Furion P602 Profile Stufe 1 Stufe 2 Stufe 3 Stufe 4 Fokus Auto NEIN/1~Erweiterung Frost NEIN/1~Erweiterung Animation NEIN/1~Erweiterung Virtuelle Animation NEIN/1~Erweiterung Blende1 In NEIN/1~Erweiterung Blende1 In Fein NEIN/1~Erweiterung Blende1 Winkel NEIN/1~Erweiterung Blende1 Winkel Fein NEIN/1~Erweiterung Blende2 In NEIN/1~Erweiterung Blende2 In Fein...
- Seite 39 Furion P602 Profile Stufe 1 Stufe 2 Stufe 3 Stufe 4 Leichtes neigen 000-255 P/T Geschwindigkeit 000-255 Dimmer 000-255 Dimmer Fein 000-255 Fensterladen 000-255 Farbe 000-255 Kobaltblau 000-255 Cyan fein 000-255 Magenta 000-255 Magenta Fein 000-255 Gelb 000-255 Gelb Fein...
- Seite 40 Furion P602 Profile Stufe 1 Stufe 2 Stufe 3 Stufe 4 Blende4 In 000-255 Blende4 In Fein 000-255 Blende4-Winkel 000-255 Blende4 Winkel Fein 000-255 Blende Drehen 000-255 Blende Makro 000-255 Kontrolle 000-255 V2. XXXXXX Laufender Modus DMX-Adresse Temperatur Betriebsstunden des 00000 Beleuchtungskörpers...
- Seite 41 Furion P602 Profile Stufe 1 Stufe 2 Stufe 3 Stufe 4 Dimmer 000-255 Dimmer Fein 000-255 Fensterladen 000-255 Farbe 000-255 Kobaltblau 000-255 Cyan fein 000-255 Magenta 000-255 Magenta Fein 000-255 Gelb 000-255 Gelb Fein 000-255 000-255 CTO Fein 000-255 Virtuelles Farbrad...
- Seite 42 Furion P602 Profile Stufe 1 Stufe 2 Stufe 3 Stufe 4 Blende4-Winkel 000-255 Blende4 Winkel Fein 000-255 Blende Drehen 000-255 Blende Makro 000-255 Kontrolle 000-255 Produktcode: 41461...
- Seite 43 Furion P602 Profile 6.7. Optionen im Hauptmenü Das Hauptmenü bietet die folgenden 6 Optionen: DMX-Adresse Menü Einstellungen Alleine stehen Steuerungsmodus Manuelle Steuerung Information 01) Drücken Sie die Tasten AUF/AB, um durch das Hauptmenü zu navigieren. 02) Drücken Sie die EINGABE-Taste, um die Untermenüs zu öffnen.
- Seite 44 Furion P602 Profile 6.7.2. Menü Einstellungen In diesem Menü können Sie die Einstellungen des Geräts anpassen. 01) Drücken Sie die Tasten AUF/AB, um durch die 24 verfügbaren Optionen zu blättern: • • Bildschirm rückwärts: Drehen Sie den Text auf dem Display um 180°, wenn das Gerät verkehrt herum montiert ist (NEIN/JA/AUTO).
- Seite 45 Furion P602 Profile • • Dimmer-Geschwindigkeit: Dimmer-Geschwindigkeit: Einstellen der Dimmgeschwindigkeit (sanft/schnell) • • PWM-Option (siehe 6.7.2.2. PWM-Option) • • WDMX: Aktivieren/Deaktivieren von Wireless DMX (EIN/AUS) • • Drahtlos entkoppeln: Beenden Sie die Verbindung zwischen dem Gerät und dem Sender (NEIN/JA) •...
- Seite 46 Furion P602 Profile 6.7.2.2. PWM-Option In diesem Untermenü können Sie die PWM-Frequenz (Pulsweitenmodulation) der LEDs einstellen. 01) Drücken Sie die Tasten AUF/AB, um eine der 6 Optionen auszuwählen: • • 600 Hz • • 1200 Hz • • 2000 Hz •...
- Seite 47 Furion P602 Profile 6.7.2.5. Code sperren In diesem Untermenü können Sie einen persönlichen Sperrcode einstellen oder den aktuellen Sperrcode ändern. 01) Drücken Sie die Tasten AUF/AB, um den Mastercode einzugeben: 6468: 02) Drücken Sie zur Bestätigung die EINGABE-Taste . 03) Drücken Sie die Tasten AUF/AB, um den gewünschten Modus auszuwählen. Es gibt 2 Möglichkeiten: •...
- Seite 48 Furion P602 Profile 6.7.2.6. Profil-Modus In diesem Untermenü können Sie einstellen, wie Sie das Rahmensystem steuern. 01) Drücken Sie die Tasten AUF/AB, um durch die 2 verfügbaren Optionen zu blättern: • • A/B: Passen Sie die Position der Rahmen an. Ein DMX-Kanal steuert die Position von Ecke A und ein DMX-Kanal steuert die Position von Ecke B •...
- Seite 49 Furion P602 Profile 6.7.2.7. Dienst-Menü In diesem Untermenü können Sie Feineinstellungen der Grundstellung aller beweglichen Teile vornehmen oder die MAC-Adresse und die RDM-Identifikationsnummer des Geräts ändern. Hinweis: Wenn Sie Ihren zuvor eingestellten persönlichen Sperrcode vergessen haben, können Sie immer noch den Mastercode eingeben: 6468 die den persönlichen Code außer Kraft setzt.
- Seite 50 Furion P602 Profile 04) Sobald Sie die gewünschte Option ausgewählt haben, drücken Sie die EINGABE-Taste , um die Auswahl zu bestätigen. 05) Drücken Sie die Tasten AUF/AB, um die Werte für die Grundstellung aller beweglichen Teile, die MAC- Adressen und die RDM-Identifikationsnummern des Geräts zu ändern. Der Einstellbereich beträgt 000-255.
- Seite 51 Furion P602 Profile • • Schwenken/Neigen: Schwenken/Neigen zurücksetzen (NEIN/JA) • • Iris/Prisma: Blende/Prisma zurücksetzen (NEIN/JA) • • Farbe/CMY: Farbe/CMY zurücksetzen (NEIN/JA) • • Gobo/Gobodrehung: Gobo zurücksetzen/Gobodrehung (NEIN/JA) • • Frost/Animation: Frost/Animation zurücksetzen (NEIN/JA) • • Blende: Blende zurücksetzen (NEIN/JA) •...
- Seite 52 Furion P602 Profile 6.7.4. Steuerungsmodus In diesem Menü können Sie den Steuerungsmodus, die Persönlichkeit und die Benutzerpersönlichkeit einstellen. 01) Drücken Sie die Tasten AUF/AB, um durch die 3 verfügbaren Optionen zu blättern: • • Steuerungsmodus: DMX, WDMX, Art-Net, sACN •...
- Seite 53 Furion P602 Profile 6.7.5. Manuelle Steuerung In diesem Menü können Sie Auto-Test oder Manueller Test einstellen. 01) Drücken Sie die Tasten AUF/AB, um durch die 2 verfügbaren Optionen zu blättern: • • Auto-Test (siehe 6.7.5.1. Auto-Test) • • Manueller Test (siehe 6.7.5.2.
- Seite 54 Furion P602 Profile 03) Drücken Sie die Tasten AUF/AB, um die Werte einzustellen und jede Funktion des Geräts einzeln oder als Gruppe zu testen. Der Einstellbereich liegt zwischen 000-255. 04) Drücken Sie die EINGABE-Taste , um die Auswahl zu bestätigen.
- Seite 55 Furion P602 Profile 6.7.6.2. Fan-Infos In diesem Untermenü können Sie die Parameter der Ventilatoren und andere Parameter des Geräts einsehen. Drücken Sie die Tasten AUF/AB, um alle verfügbaren Parameter zu sehen. • • GFAN1 J26 Geschwindigkeit: Zeigt die aktuelle Geschwindigkeit des Gobolüfters 1 •...
- Seite 56 Furion P602 Profile 6.7.6.4. Kanal-Infos In diesem Untermenü können Sie den aktuellen Wert aller Signaleingangskanäle anzeigen. Drücken Sie die Tasten AUF/AB, um alle aktuellen Kanalwerte zu sehen. Produktcode: 41461...
- Seite 57 Furion P602 Profile 6.8. DMX-Kanäle 6.8.1. DMX-Kanäle Übersicht Basic Fortgeschritten Funktion Einstellung Standard Highlight 36 CH 55 CH Wert Schwenkung 000-255 0°-540° Schwenken Fein 16-Bit 000-255 Feinpositionierung Neigung 000-255 0°-260° Leichtes neigen 16-bit 000-255 Feinpositionierung Schwenk-/Neige-Geschwindigkeit 000-255 Von schnell bis langsam...
- Seite 58 Furion P602 Profile Basic Fortgeschritten Funktion Einstellung Standard Highlight 36 CH 55 CH Wert Rahmen 3 Position 16-bit 000-255 Feinpositionierung Rahmen 3 Winkel 000-255 -40° bis +40° Rahmen 3 Winkel 16-bit 000-255 Feineinstellung Rahmen 4 Position 000-255 Von außen nach innen...
- Seite 59 Furion P602 Profile 6.8.2. Basis (36 Kanäle), Fortgeschritten (55 Kanäle) Basic Fortgeschritten Funktion Wert Einstellung Farbe Kontrolle Typ 36 CH 55 CH Schwenkung 000-255 Schwenkverstellung 0°-540° Leichtes Schwenken 000-255 Schwenkverstellung, 16-Bit Neigung 000-255 Neigungsverstellung 0°-260° Leichtes neigen 000-255 Neigungsverstellung, 16-Bit...
- Seite 60 Furion P602 Profile Basic Fortgeschritten Funktion Wert Einstellung Farbe Kontrolle Typ 36 CH 55 CH Magenta 000-255 0-100% Magenta 16-Bit 000-255 Feineinstellung Gelb 000-255 0-100% Gelb 16-bit 000-255 Feineinstellung 000-255 0-100% CTO 16-Bit 000-255 Feineinstellung 000-009 Keine Funktion 010-127 CMY-Voreinstellung...
- Seite 61 Furion P602 Profile Basic Fortgeschritten Funktion Wert Einstellung Farbe Kontrolle Typ 36 CH 55 CH 141-148 Gobo 3 schütteln, langsam bis proportional schnell (rotierend) 149-156 Gobo 4 schütteln, langsam bis proportional schnell (rotierend) 157-164 Gobo 5 schütteln, langsam bis proportional schnell (rotierend) 165-172 Gobo 6 schütteln, langsam bis...
- Seite 62 Furion P602 Profile Basic Fortgeschritten Funktion Wert Einstellung Farbe Kontrolle Typ 36 CH 55 CH 076-081 Gobo 3 Schütteln, langsam bis proportional schnell 082-087 Gobo 4 Schütteln, langsam bis proportional schnell 088-093 Gobo 5 Schütteln, langsam bis proportional schnell 094-099 Gobo 6 Schütteln, langsam bis...
- Seite 63 Furion P602 Profile Basic Fortgeschritten Funktion Wert Einstellung Farbe Kontrolle Typ 36 CH 55 CH 192-255 Langsam schließen schnell proportional öffnen, langsam bis schnell Schwerpunkt 000-255 Von fern nach nah Fokus 16-Bit 000-255 Feineinstellung Keine Funktion 001-011 0-5 m, Autofokus Goborad 1...
- Seite 64 Furion P602 Profile Basic Fortgeschritten Funktion Wert Einstellung Farbe Kontrolle Typ 36 CH 55 CH Rahmen 1 Position 16- 000-255 Feinpositionierung Rahmen 1 Winkel 000-255 -40° bis +40° Rahmen 1 Winkel 16- 000-255 Feineinstellung Rahmen 2 Position 000-255 Von außen nach innen...
- Seite 65 Furion P602 Profile Basic Fortgeschritten Funktion Wert Einstellung Farbe Kontrolle Typ 36 CH 55 CH 040-044 BO PT EIN Schritt 045-049 BO Farbe AUS Schritt 050-054 BO Farbe EIN Schritt 055-059 BO Gobo AUS Schritt 060-064 BO Gobo EIN Schritt...
- Seite 66 Furion P602 Profile 6.9. RDM-Informationen Dieses Gerät unterstützt RDM (siehe 6.9.2. Unterstützte RDM-PID (Parameter-IDs)). 6.9.1. RDM-Details • • Responder-ID: 29B4:0E9XXXXX • • Hersteller-ID: Infinity (Highlite International B.V.) • • Herstelleretikett: Infinity • • Modellbeschreibung: Furion P602 Profile • • Modell-ID: 233 (0E9 hexadezimal) •...
- Seite 67 Furion P602 Profile Fehlersuche Diese Anleitung zur Fehlerbehebung enthält Lösungen für Probleme, die von einem Laien umgesetzt werden können. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Unerlaubte Änderungen am Gerät führen zum Erlöschen der Garantie. Solche Änderungen können zu Verletzungen und Sachschäden führen.
- Seite 68 Furion P602 Profile Das Gerät ist nicht mit dem Sender • • Erstellen Sie eine drahtlose Verbindung, verbunden, wenn die Anzeige W-DMX siehe Drahtlose Verbindung (siehe 5.4. auf dem Display des Geräts grau ist. Drahtlose Verbindung) Das Gerät versucht, sich mit dem Sender •...
- Seite 69 Furion P602 Profile Fehlercode Erläuterung AFAN6 J15 Einrahmung Lüfter 6 Fehler AFAN1 J19 Pan Fan 1 Fehler AFAN2 J18 LED Lüfter 2 Fehler Basis Lüfter1 Basislüfter 1 Fehler Basis Fan2 Basislüfter 2 Fehler R-OPEN Thermistor offen R-SHORT Thermistorkurzschluss LED_HEISS LED-Überhitzung...
- Seite 70 Furion P602 Profile Wartung 8.1. Sicherheitshinweise für die Wartung GEFAHR Stromschlag durch gefährliche Spannung im Inneren Trennen Sie die Stromversorgung vor der Wartung oder Reinigung. 8.2. Vorbeugende Wartung Achtung Überprüfen Sie das Gerät vor jedem Gebrauch visuell auf eventuelle Mängel.
- Seite 71 Furion P602 Profile 8.3. Korrigierende Wartungsmaßnahmen Das Gerät enthält keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät nicht und verändern Sie es nicht. Übertragen Sie Reparatur- und Wartungsarbeiten an unterwiesene oder qualifizierte Personen. Wenden Sie sich für weitere Informationen an Ihren Highlite International-Händler.
- Seite 72 Furion P602 Profile 8.3.2. Ablassen von Kondenswasser Der Furion P602 Profile ist IP65 zertifiziert. Das Gerät ist spritzwassergeschützt. Wenn das Gerät während des Gebrauchs extremer Feuchtigkeit ausgesetzt ist, kann sich im Inneren des Geräts Kondensation bilden. Dies kann auch während des Transports passieren, wenn das Gerät extremen Temperaturschwankungen ausgesetzt ist.
- Seite 73 Behörden oder bei Ihrem Vertragshändler. Zulassung Hiermit erklärt Highlite International, dass das Gerät Furion P602 Profile, Produktcode 41461, mit der Richtlinie 2014/53/EU (RED - Radio Equipment Directive) konform ist. Den vollständigen Text der EU-Konformitätserklärung finden Sie auf der jeweiligen Produktseite auf der Website von Highlite International (www.highlite.com).
