- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Raccoon P14/4 Produktcode: 200500 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Vorbemerkung
Raccoon P14/4 Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von Infinity. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf. -
Seite 3: Inhaltsverzeichnis
Raccoon P14/4 Inhaltsverzeichnis Einleitung ................................4 1.1. Vor der Verwendung des Produkts ......................... 4 1.2. Bestimmungsgemäßer Gebrauch ........................4 1.3. Produktlebensdauer ............................4 1.4. LED-Lebensdauer ............................... 4 1.5. Begriffe im Text ..............................4 1.6. Symbole und Signalwörter ..........................5 1.7. - Seite 4 Raccoon P14/4 6.6.10. LED-Frequenz ............................31 6.6.11. Displayeinstellungen ..........................31 6.6.11.1. Hintergrundbeleuchtung ........................31 6.6.11.2. Displayumkehrung ..........................32 6.6.11.3. Displaysperre ............................32 6.6.12. DMX-Ausfall ..............................32 6.6.13. Systeminformationen ..........................33 6.6.13.1. Stromverbrauch ..........................33 6.6.14. Einstellungen senden ..........................34 6.6.15. Werkseinstellungen wiederherstellen ....................34 6.7. DMX-Kanäle ..............................35 6.7.1. Übersicht über die DMX-Kanäle ......................35 6.7.2.
-
Seite 5: Einleitung
Bedienungsanleitung zurückzuführen sind. Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Lieferumfang: ● Infinity Raccoon P14/4 ● Seetronic Netzkabel mit Schuko-/Power Pro True-Stecker (1,5 m) ●... -
Seite 6: Symbole Und Signalwörter
Raccoon P14/4 1.6. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung mit Sicherheitssymbolen gekennzeichnet. Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die zum Tod oder schweren GEFAHR Verletzungen führen kann, wenn sie nicht vermieden wird. -
Seite 7: Sicherheit
Raccoon P14/4 Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Produkt installieren, bedienen oder warten. Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... - Seite 8 Raccoon P14/4 ● Wenn Sie das Gerät im Freien verwenden, dürfen die Kabel nicht von oben in die Anschlüsse führen. Fertigen Sie aus dem Kabel eine „Tropfschlaufe“, damit kein Regenwasser ins Gerät eindringen kann. WARNUNG Risiko eines epileptischen Anfalls Stroboskoplicht kann bei photosensitiver Epilepsie Anfälle auslösen. Empfindliche Personen sollten sich keinem Stroboskoplicht aussetzen.
-
Seite 9: Anforderungen An Den Anwender
Raccoon P14/4 Hinweis Unterziehen Sie das Gerät vor jedem Gebrauch einer Sichtprüfung. Überprüfen Sie Folgendes: ● Alle Schrauben, die für die Installation des Geräts oder von Teilen davon verwendet werden, sitzen fest und sind nicht verrostet. ● Die Sicherheitsvorrichtungen sind nicht beschädigt. -
Seite 10: Beschreibung Des Produkts

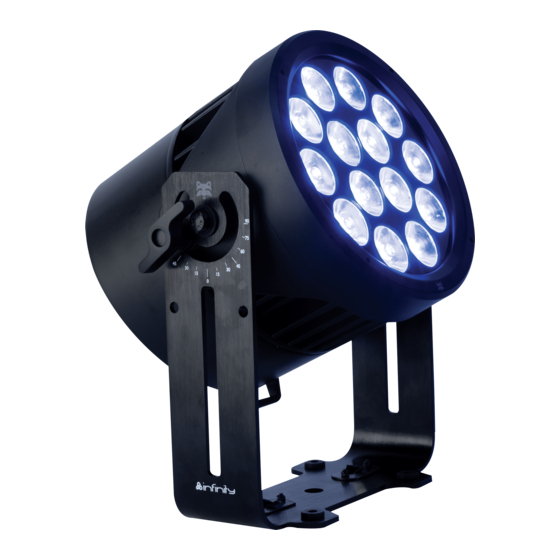

Raccoon P14/4 Beschreibung des Produkts Der Infinity Raccoon P14/4 ist ein LED-Par-Effektstrahler der Schutzklasse IP65 mit 14 extrem hellen LEDs (Rot, Grün, Blau, Mint). Er ist für die Vermietung und Anwendungen geeignet, die eine hohe Lichtleistung erfordern. 3.1. Vorderansicht 01) Montagehalterung... -
Seite 11: Technische Daten
Raccoon P14/4 3.3. Technische Daten Modell: Raccoon P14/4 Elektrik: Eingangsspannung: 100–240 V AC, 50/60 Hz Leistungsaufnahme: 165 W Physisch: Abmessungen: 300 x 260 x 195 mm (L x B x H) Gewicht: 5,5 kg Optik: Lichtquelle: 14 x 15 W RGBM-LEDs... -
Seite 12: Optionales Zubehör
Optionales Zubehör Sie können zusätzlich dieses Zubehör kaufen: ● Produktcode: 200560 (Zubehörhalterung für die Raccoon Serie) ● Produktcode: 200251 (Barndoor für Infinity Fresnel) ● Produktcode: 200561 (Top Hat für die Raccoon Serie) ● Produktcode: 200564 (15° Diffusor für die Raccoon Serie) ●... -
Seite 13: Montage
Raccoon P14/4 ● Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 m. ● Die maximale Umgebungstemperatur für den Betrieb beträgt t = 45 °C und darf auf keinen Fall überschritten werden. 4.4. Montage Das Gerät kann in jeder beliebigen Position an einem Traversensystem oder einer anderen tragenden Struktur montiert werden. -
Seite 14: Winkel Einstellen
Raccoon P14/4 4.5. Winkel einstellen Sie können den Winkel des Geräts über die 2 Einstellschrauben (02) anpassen. Drehen Sie die 2 Einstellschrauben (02) gegen den Uhrzeigersinn, um sie zu lösen. 02) Kippen Sie den Scheinwerfer in die gewünschte Position (Abb. 06). -
Seite 15: Anbringen Der Barndoor
Raccoon P14/4 4.7. Anbringen der Barndoor Die Barndoor ist nicht im Lieferumfang enthalten und muss separat erworben werden. Siehe 3.4. Optionales Zubehör auf Seite 11. Wenden Sie sich an Ihren Highlite International-Händler für weitere Informationen. Gehen Sie wie folgt vor, um die Barndoor anzubringen: Bringen Sie die Zubehörhalterung an. -
Seite 16: Anbringen Des Top Hats
Raccoon P14/4 4.8. Anbringen des Top Hats Der Top Hat ist nicht im Lieferumfang enthalten und muss separat erworben werden. Siehe 3.4. Optionales Zubehör auf Seite 11. Wenden Sie sich an Ihren Highlite International-Händler für weitere Informationen. Gehen Sie wie folgt vor, um den Top Hat anzubringen: Bringen Sie die Zubehörhalterung an. -
Seite 17: Anbringen Eines Diffusors
Raccoon P14/4 4.9. Anbringen eines Diffusors Der Diffusor ist nicht im Lieferumfang enthalten und muss separat erworben werden. Siehe 3.4. Optionales Zubehör auf Seite 11. Wenden Sie sich an Ihren Highlite International-Händler für weitere Informationen. Gehen Sie wie folgt vor, um den Diffusor anzubringen: Bringen Sie die Zubehörhalterung an. -
Seite 18: Mehrere Geräte An Eine Stromleitung Anschließen
Raccoon P14/4 ● Achten Sie darauf, dass die Kabelführung nicht zu schwer ist. Eine schwere Kabelführung kann zu Schäden an den Steckern führen. Wenn die Steckverbinder beschädigt werden, erfüllen Sie möglicherweise nicht mehr die Anforderungen ihrer IP-Schutzart. 4.11. Mehrere Geräte an eine Stromleitung anschließen Dieses Gerät kann mit anderen Geräten an eine Stromleitung angeschlossen werden. -
Seite 19: Setup Im Selbstständigen Modus
Raccoon P14/4 5.2. Setup im selbstständigen Modus Der Raccoon P14/4 funktioniert selbständig, wenn er an keinen Controller oder andere Geräte angeschlossen ist. Weitere Informationen zu der Steuerungsarten finden Sie in Kapitel 6.2 Steuerungsmodi auf Seite 20. 5.3. DMX-Verbindung 5.3.1. DMX-512-Protokoll Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern möchten,... -
Seite 20: Dmx-Verbindung
Achten Sie bei einem Setup mit mehreren Geräten darauf, dass Sie die DMX-Startadresse jedes Geräts korrekt einstellen. Der Raccoon P14/4 verfügt über 8 Personalitys: Dimmer (1 Kanal), Pixel (3 Kanäle), Basic (8 Kanäle), XY (8 Kanäle), Raw (8 Kanäle), HSI (10 Kanäle), RGB (12 Kanäle), CMY (12 Kanäle). -
Seite 21: Bedienung
Frequenz den Angaben auf dem Hinweisschild entsprechen, das am Gerät angebracht ist. 6.2. Steuerungsmodi Der Raccoon P14/4 kann als selbstständiges Gerät und über einen DMX-Controller angesteuert werden. Der Raccoon P14/4 unterstützt die folgenden Steuerungsmodi: ● Selbstständiger Modus: Manuell, voreingestellte Effekte ●... -
Seite 22: Bedienfeld
Mit SET können Sie Menüs öffnen, Ihre Auswahl bestätigen oder Werte einstellen. 6.4. Einschalten Nach dem Einschalten wird ein Splash Screen mit dem Infinity-Logo und dem Namen des Geräts angezeigt. Direkt danach werden der aktuelle Betriebsmodus, die Frequenz und die Temperatur der LEDs angezeigt. -
Seite 23: Menü-Übersicht
Raccoon P14/4 6.5. Menü-Übersicht Produktcode: 200500... - Seite 24 Raccoon P14/4 Produktcode: 200500...
- Seite 25 Raccoon P14/4 Produktcode: 200500...
-
Seite 26: Hauptmenü-Optionen
Raccoon P14/4 6.6. Hauptmenü-Optionen Im Hauptmenü gibt es folgenden Optionen: ● DMX MODE: Siehe 6.6.1. DMX-Kanalmodi ● DMX ADDRESS: Siehe 6.6.2. DMX-Adresse ● MANUAL: Siehe 6.6.3. Manueller Modus ● DIMMER CURVE: Siehe 6.6.4. Auswahl der Dimmerkurve ● DIMMER SPEED: Siehe 6.6.5. Dimmgeschwindigkeit ●... -
Seite 27: Dmx-Kanalmodi
Raccoon P14/4 ● SEND SETTINGS: Siehe 6.6.14. Einstellungen senden ● FACTORY SETTINGS: Siehe 6.6.15. Werkseinstellungen wiederherstellen Wählen Sie mit UP/DOWN das gewünschte Menü aus. Drücken Sie SET, um das Menü zu öffnen. 6.6.1. DMX-Kanalmodi In diesem Menü können Sie den DMX-Kanalmodus einstellen. -
Seite 28: Manueller Modus
Raccoon P14/4 6.6.3. Manueller Modus In diesem Menü können Sie das Gerät im statischen Farbmodus verwenden oder einen der 3 voreingestellten Effekte aktivieren. 01) Wählen Sie mit UP/DOWN eine der 4 Optionen aus: ● STATIC: Siehe 6.6.3.1. Statische Farben ●... -
Seite 29: Auswahl Der Dimmerkurve
Raccoon P14/4 04) Drücken Sie zur Bestätigung SET. 6.6.4. Auswahl der Dimmerkurve In diesem Menü können Sie eine Dimmerkurve auswählen. 01) Wählen Sie mit UP/DOWN eine der 4 Optionen aus: 02) Drücken Sie zur Bestätigung SET. 6.6.5. Dimmgeschwindigkeit In diesem Menü können Sie die Dimmgeschwindigkeit einstellen. -
Seite 30: Auswahl Des Farbraums
Raccoon P14/4 6.6.6. Auswahl des Farbraums In diesem Menü können Sie einen der 4 Farbräume auswählen. Der native Farbraum umfasst alle Farben, die mit den einzelnen, in diesem Gerät installierten LEDs erzeugt werden können. Die anderen Farbräume (sRGB, ProPhoto und Rec 2020) sind jeweils eine begrenzte Auswahl des nativen Farbraums. -
Seite 31: Wolframmodus
Raccoon P14/4 6.6.7. Wolframmodus In diesem Menü können Sie die Wolframeinstellungen vornehmen. 01) Wählen Sie mit UP/DOWN eine der 4 Optionen aus: ● ● 575/750 W ● 1000 W ● 2000 W 02) Drücken Sie zur Bestätigung SET. 6.6.8. LED-Modus In diesem Menü... -
Seite 32: Led-Frequenz
Raccoon P14/4 6.6.10. LED-Frequenz In diesem Menü können Sie die LED-Frequenz einstellen. 01) Wählen Sie mit UP/DOWN eine der 6 Einstellungen aus: ● 640 Hz ● 1280 Hz ● 2500 Hz ● 5 kHz ● 10 kHz ● 25 kHz 02) Drücken Sie zur Bestätigung SET. -
Seite 33: Displayumkehrung
Raccoon P14/4 6.6.11.2. Displayumkehrung In diesem Menü können Sie das Display um 180° drehen. 01) Wählen Sie mit UP/DOWN eine der 2 Optionen aus: ● REGULAR: Normale Ansicht ● TOP DOWN: Das Display wird um 180° gedreht. 02) Drücken Sie zur Bestätigung SET. -
Seite 34: Systeminformationen
Raccoon P14/4 6.6.13. Systeminformationen In diesem Menü können Sie die Parameter des Geräts sehen. 01) Wählen Sie mit UP/DOWN eins der 9 Untermenüs aus: ● OPERATING HOURS: Zeigt die Gesamtbetriebsstunden des Geräts an. ● SOURCE HOURS: Zeigt die Gesamtbetriebsstunden der LEDs an. -
Seite 35: Einstellungen Senden
Raccoon P14/4 6.6.14. Einstellungen senden In diesem Menü können Sie Ihre aktuellen Einstellungen per DMX an andere angeschlossene Raccoons senden. 01) Wählen Sie mit UP/DOWN eine der 3 Optionen aus: ● ABORT: Zum vorherigen Bildschirm zurückkehren. ● WITHOUT DMX ADDR: Alle Einstellungen außer der DMX-Startadresse an die anderen... -
Seite 36: Dmx-Kanäle
Raccoon P14/4 6.7. DMX-Kanäle 6.7.1. Übersicht über die DMX-Kanäle Dimmer Pixel Basic Funktion 1 CH 3 CH 8 CH 8 CH 8 CH 10 CH 12 CH 12 CH Masterdimmer Dimmer, Feineinstellung Stroboskop Farbe, Grobeinstellung Farbe, Feineinstellung Sättigung Intensität X, Grobeinstellung... -
Seite 37: Dimmer (1 Kanal), Pixel (3 Kanäle), Xy (8 Kanäle), Raw (8 Kanäle)
Raccoon P14/4 6.7.2. Dimmer (1 Kanal), Pixel (3 Kanäle), XY (8 Kanäle), Raw (8 Kanäle) Dimmer Pixel Funktion Wert Einstellung 8 CH 1 CH 3 CH 8 CH Masterdimmer 000–255 Von niedriger zu hoher Intensität (0–100 %) Dimmer, 000–255 Von niedriger zu hoher Intensität (0–100 %) -
Seite 38: Basic (8 Kanäle), Hsi (10 Kanäle), Rgb (12 Kanäle), Cmy (12 Kanäle)
Raccoon P14/4 Dimmer Pixel Funktion Wert Einstellung 8 CH 1 CH 3 CH 8 CH 152-159 Kalibrierung: deaktiviert 160-167 Kalibrierung: aktiviert 168-175 Reserviert 176-183 Reserviert 184-191 Reserviert 192-199 Grafikdisplay: Auto aus 200-207 Grafikdisplay: Ein 208-215 CCT-Modus: Hoher CRI 216-223 CCT-Modus: Hohe Lichtleistung... - Seite 39 Raccoon P14/4 Basic Funktion Wert Einstellung 12 CH 12 CH 8 CH 10 CH Farbton 000-255 Farbton, von -100 % bis 100 % Red, 000–255 Von niedriger zu hoher Intensität (0– Grobeinstellung 100 %) 000–255 Von niedriger zu hoher Intensität (0–...
- Seite 40 Raccoon P14/4 Basic Funktion Wert Einstellung 12 CH 12 CH 8 CH 10 CH 095-097 Deep Golden Amber L135 098-100 Pale Lavender L136 101-103 Special Lavender L137 104-106 Pale Green L138 107-109 Primary Green L139 110-112 Bright Blue L141 113-115...
- Seite 41 Raccoon P14/4 Basic Funktion Wert Einstellung 12 CH 12 CH 8 CH 10 CH 136-143 PWM-Frequenz: 10 kHz 144-151 PWM-Frequenz: 25 kHz 152-159 Kalibrierung: deaktiviert 160-167 Kalibrierung: aktiviert 168-175 Reserviert 176-183 Reserviert 184-191 Reserviert 192-199 Grafikdisplay: Auto aus 200-207 Grafikdisplay: Ein...
-
Seite 42: Rdm-Informationen
Raccoon P14/4 6.8. RDM-Informationen Dieses Gerät unterstützt RDM. Siehe 6.8.2. Unterstützte RDM-PIDs (Parameter-IDs) für weitere Informationen. 6.8.1. RDM-Details ● Responder: 29B4:0AAxxxxx ● Hersteller-ID: Infinity (Highlite International B.V.) ● Herstellername: Infinity ● Modellbeschreibung: Raccoon P14/4 ● Modell-ID: 170 (0AA hexadezimal)) ●... -
Seite 43: Fehlersuche
Raccoon P14/4 Fehlersuche Diese Anleitung zur Fehlersuche enthält Lösungen, die von Personen ohne besondere Qualifikation ausgeführt werden können. Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Nicht autorisierte Änderungen am Gerät führen dazu, dass die Garantie erlischt. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 44: Wartung
Raccoon P14/4 Wartung 8.1. Sicherheitshinweise für die Wartung GEFAHR Stromschlag durch gefährliche Spannung im Inneren Trennen Sie die Stromversorgung, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. 8.2. Vorbeugende Wartung Hinweis Unterziehen Sie das Gerät vor jedem Gebrauch einer Sichtprüfung. Überprüfen Sie Folgendes: ●... -
Seite 45: Kondenswasser Ablassen
Raccoon P14/4 8.2.2. Kondenswasser ablassen Der Raccoon P14/4 hat die Schutzart IP65 und ist daher strahlwassergeschützt. Wenn das Gerät unter extrem feuchten Umgebungsbedingungen gewartet wird, kann sich Kondenswasser in seinem Inneren ansammeln. Das kann auch beim Transport passieren, wenn das Gerät extremen Temperaturschwankungen ausgesetzt ist. -
Seite 46: Deinstallation, Transport Und Lagerung
Raccoon P14/4 Deinstallation, Transport und Lagerung 9.1. Anweisungen zur Deinstallation WARNUNG Die unsachgemäße Deinstallation kann zu schweren Verletzungen und Sachschäden führen. ● Lassen Sie das Gerät abkühlen, bevor Sie es abbauen. ● Trennen Sie es vor der Deinstallation von der Stromversorgung. - Seite 47 Raccoon P14/4 Produktcode: 200500...
