ULX2 HANDSENDER : EIGENSCHAFTEN UND BEDIENELEMENTE
Grill . Schützt die Mikrofonkapsel und hilft Atem– und Windgeräusche zu reduzieren. Die Grills für verschiedene Mikro-
1 .
fonköpfe sehen unterschiedlich aus.
Anzeigefenster . Enthält die Gruppen– und Kanaleinstellungen, die Batteriezustand– und die PEAK (Spitzenwert)–An-
2 .
zeige.
Batteriezustand–Symbol. Gibt die verbleibende Batterielebensdauer an.
3 .
Spitzenwert–(PEAK)–Symbol. Dieses Symbol erscheint, wenn das Eingangssignal den Sender überlastet. Nach-
4 .
dem die Eingangsüberlastung festgestellt wird, wird das Symbol 2 Sekunden lang angezeigt.
5 .
Gruppenanzeige (GROUP) . Gibt die Nummer der Frequenzgruppe an, in der der Sender arbeitet.
6 .
Kanalanzeige (CHANNEL) . Zeigt die aktuelle Kanalnummer innerhalb der Frequenzgruppe an.
7 .
MODE–Taste . Dient zur Auswahl zwischen Gruppen– oder Kanalmodus.
8 .
SET–Taste . Dient zum Ändern der Gruppen– oder Kanaleinstellung.
Betriebs–/Batterie–LED . Wenn sich der An/Aus–Schalter in der Stellung ON befindet, leuchtet diese LED grün auf
9 .
und zeigt damit an, dass der Sender eingeschaltet ist. Die Farbe der LED ändert sich auf Rot, wenn die Batterie
schwach ist. Siehe den Absatz „Prüfen der Senderbatterieladung".
10 .
AN/AUS–Schalter . Schaltet den Sender an und aus.
Eingangsverstärkungsregler (Gain). Ändert die Empfindlichkeit des Audiopegels zur Aufnahme verschiedener Ton-
11 .
quellen (z.B. lauter Gesang oder leise Sprechstimme). Siehe den Absatz „Eingangsverstärkung (Gain) am Sender".
12 .
9V Batterie . Versorgt den Sender und das Mikrofon mit Strom.
13 .
Batteriefachabdeckung . Diese Abdeckung aufschrauben, um die Batterie und den Pegelsteller (Gain) zugänglich zu
machen

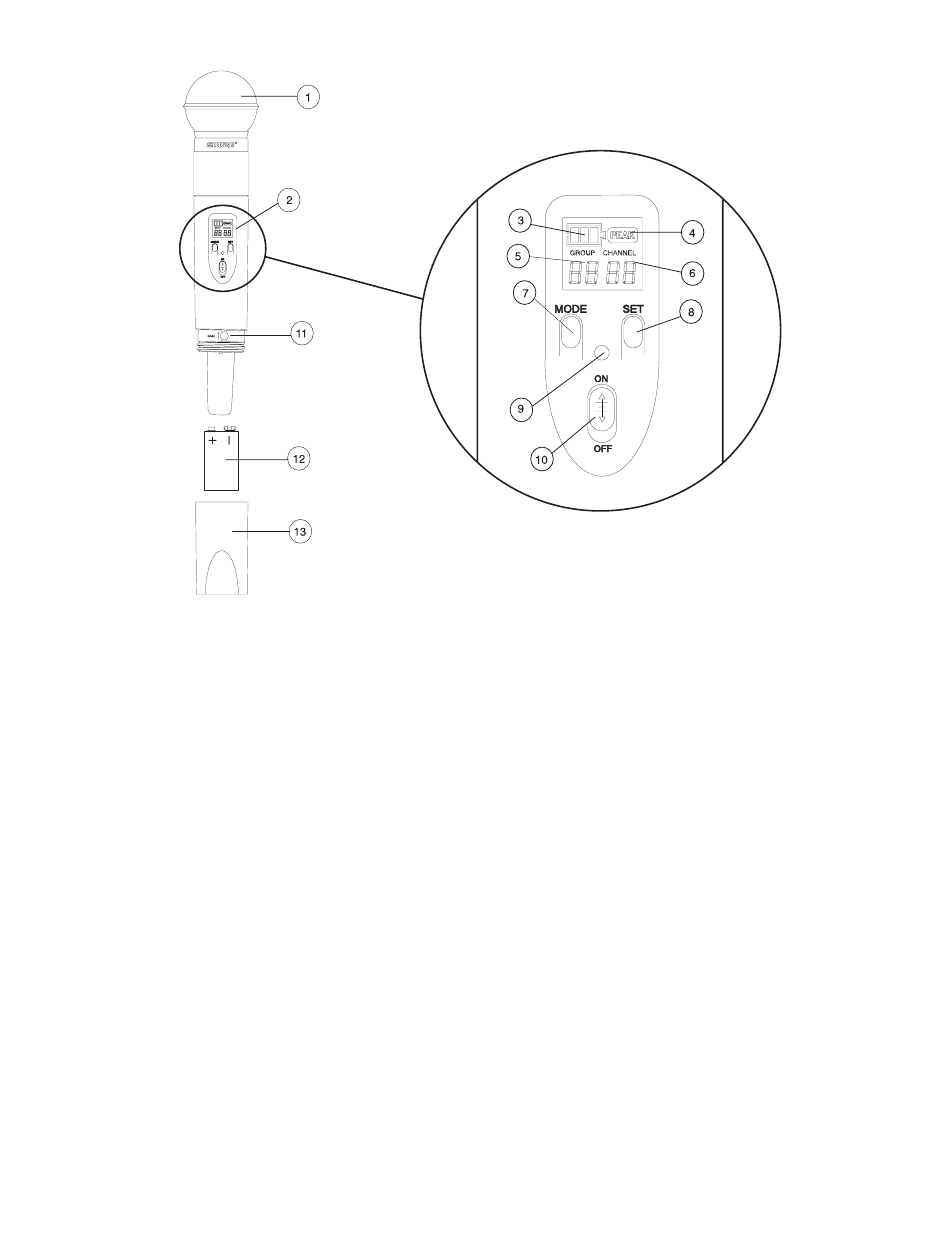

ABBILDUNG 19
10
