ULXP4 PROFI–EMPFÄNGER: EIGENSCHAFTEN UND BEDIENELEMENTE
Frontplatte
1 .
Empfangsantennenanzeige . Eine der beiden orangen LEDs leuchtet, um anzuzeigen, welche Antenne das stärkste
HF–Signal (Hochfrequenz) empfängt.
2 .
RAUSCHSPERREN–Anzeige (Squelch) . Erscheint, wenn der Rauschsperrenpegel–Modus ausgewählt ist.
3 .
Suchlauf–Anzeige (SCAN) . Erscheint, wenn der Empfänger eine freie Gruppe oder einen freien Kanal sucht.
4 .
Lautstärkepegel–Warnanzeige . Zeigt an, dass sich die Stellung des Lautstärkepegel–ReglerTastes von der vorher
gesperrten Lautstärkepegeleinstellung unterscheidet.
5 .
TV–Kanalanzeige . Zeigt den UHF–TV–Kanal an, in dem das System arbeitet (nur für U.S.A.).
6 .
Batterieanzeige des Senders . Zeigt die verbleibende Lebensdauer der Senderbatterie bei eingeschaltetem Sender
an.
7 .
Lautstärkesperrenanzeige . Erscheint, nachdem die Lautstärkepegeleinstellung gesperrt worden ist.
8 .
HF–Pegelanzeigen. Zeigen die Signalfeldstärke des empfangenen HF–Signals an.
„TX Audio"–Pegelanzeigen . Zeigen den Audiopegel des übertragenen Audiosignals (TX) an. Grün bedeutet norma-
9 .
len Betrieb. Orange bedeutet nahezu Überlastung. Rot bedeutet zu hoher Audiopegel.
10 .
Gruppen–Anzeige (GROUP) . Gibt die Nummer der vorgewählten Frequenzgruppe an, in der das System arbeitet.
11 .
KANALANZEIGE (CHANNEL) . Zeigt die aktuelle Kanalnummer innerhalb der Frequenzgruppe an.
12 .
FREQUENZANZEIGE . Zeigt die aktuelle Frequenz in Megahertz (MHz) an.
Anzeige für gesperrte Frequenzumschaltung. Erscheint, nachdem die Frequenzumschaltung gesperrt wurde.
13 .
14 .
MODE–Taste . Diesen Taste drücken, um die Optionen des Anzeigemenüs der Reihe nach anzuzeigen.
15 .
SET–Taste . Speichert die geänderte Einstellung.
Anzeige–ReglerTaste . Diesen Taste drehen, um die Gruppen–/Kanaleinstellungen oder die Rauschsperreneinstel-
16 .
lung zu ändern, oder um nach einer Gruppe oder einem Kanal zu suchen.
17 .
Pegelsteller . Stellt den Empfänger–Audio–Ausgangspegel so ein, dass er dem erforderlichen Eingangspegel eines
Mischpults oder Verstärkers entspricht. Gewöhnlich ist dieses Bedienelement auf Rechtsanschlag eingestellt.
18 .
An/Aus–Schalter . Schaltet den Empfänger an und aus.
Rückseite
Netzanschluss . Dient zur Stromversorgung durch den mitgelieferten Wechselstromadapter oder durch eine gefilterte
19 .
14–18–V–Gleichstromversorgung (min. 550 mA). Dient auch zur Gleichstromversorgung durch eine SHURE UA844
oder UA845 Antennenweiche.
XLR–Ausgang (symmetrisch, niederohmig). Bietet niederohmigen, symmetrischen Mikrofonpegel– oder Leitungs-
20 .
pegel–Ausgang.
21 .
Mic/Line–Schalter . Wählt den Ausgang des niederohmigen, symmetrischen XLR–Steckers. Kann auf Mikrofon
(–27 dBV) oder Leitungspegel (+4.3 dBV) eingestellt werden. Der Schalter hat keinen Einfluss auf den Ausgang der
unsymmetrischen 1/4–Zoll–Klinkensteckbuchse.
Ausgang (hochohmige, unsymmetrische 6,3 mm –Klinkensteckbuchse). Zusätzlicher hochohmiger, unsymmetri-
22 .
scher Ausgang. Bietet hochohmigen, unsymmetrischen Zusatzpegel–Ausgang.
23 .
Antenneneingänge . BNC–Stecker sorgen für die Verbindung mit den mitgelieferten Antennen. Sie liefern darüber
hinaus 15V= Spannungsversorgung für entfernt aufgestellte Antennen.

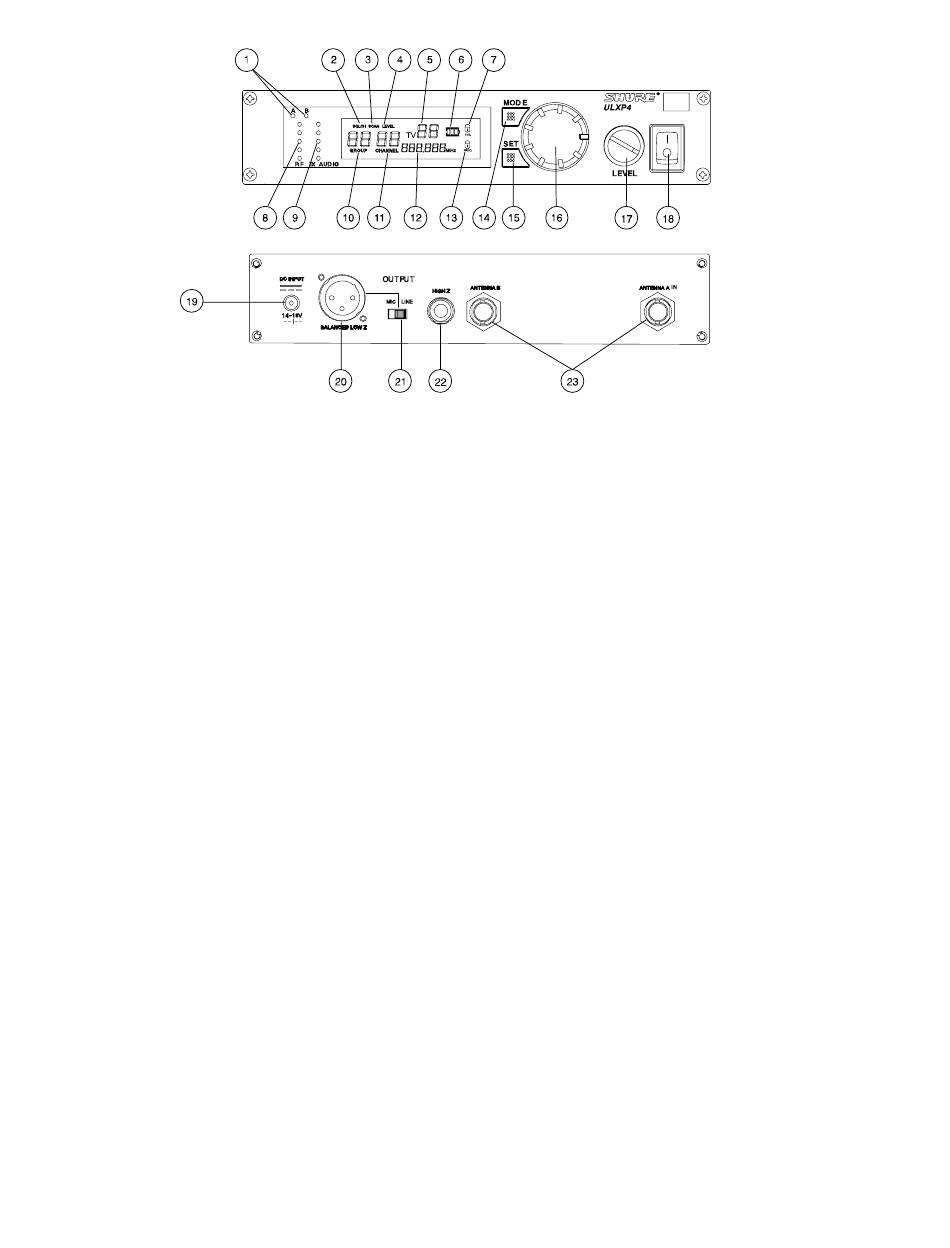

ABBILDUNG 3
5
