EINRICHTEN DES EINZELSYSTEMS
Empfängeranschlüsse
HINWEIS:
Wenn mehrere Systeme ULXP4 Professional oder Systeme mit mehreren Empfängern ULXP4 instal-
liert werden, siehe auch den Abschnitt „Erweiterte Programmierung" in dieser Bedienungsanleitung.
1.

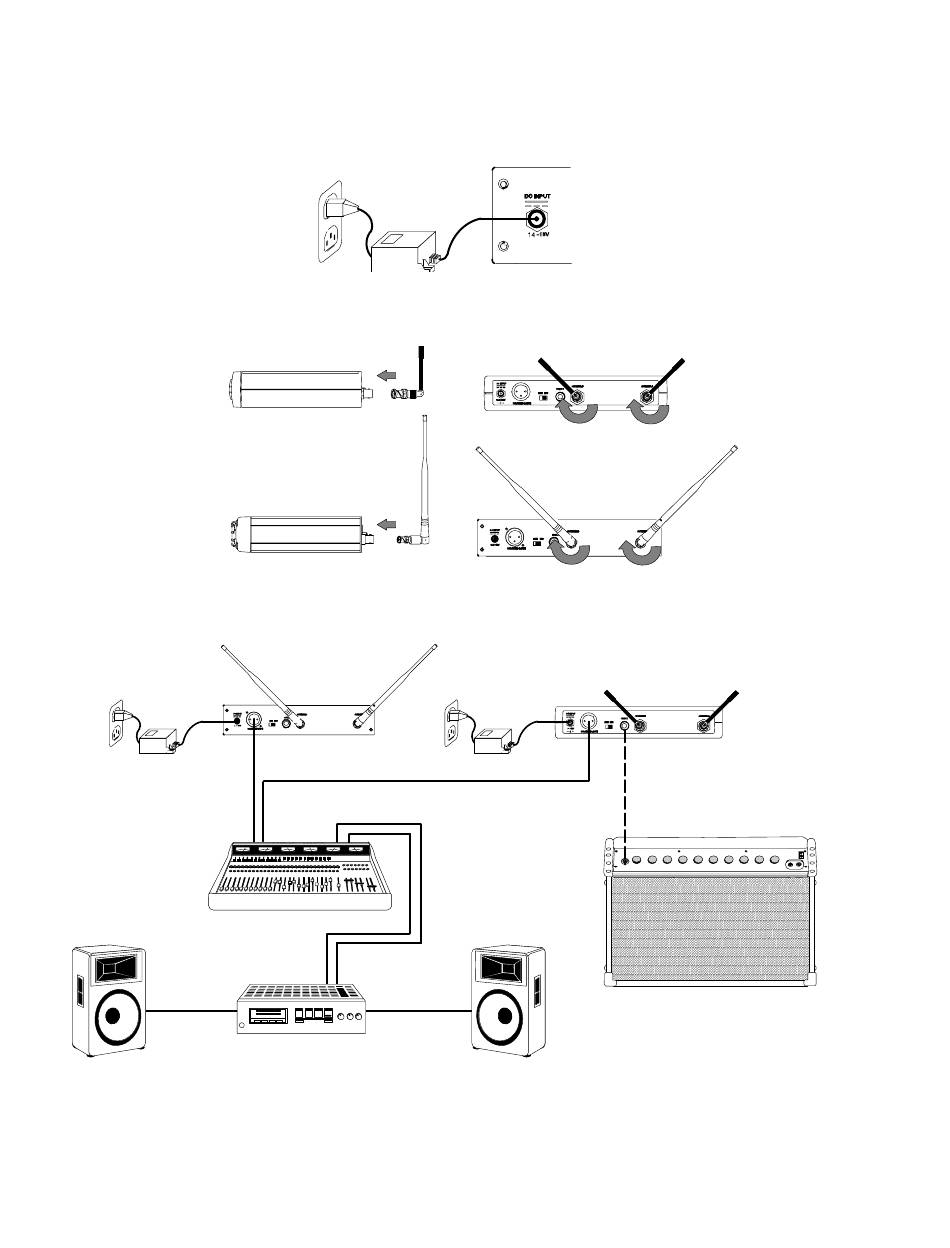

Das Gleichstrom–Netzteil an den Netzanschluss auf der Rückseite des Empfängers anschließen. Siehe die Abbil-
dung 4. Das andere Ende des Netzteils an eine Steckdose anschließen.
2.
Die beiden Antennen an den ANTENNA–Anschlüssen anbringen. Siehe die Abbildung 5. Der ULXS4 wird mit
Viertelwellenantennen geliefert, der ULXP4 wird mit Halbwellenantennen geliefert.
ULXS4
ULXP4
3.
Die Audioausgänge des Empfängers mit Audiokabeln (nich im Lieferumfang enhalten) an die Audioeingänge des Be-
schallungssystems, Mischpultes und/oder Verstärkers anschließen. Siehe die Abbildung 6.
ABBILDUNG 4
ABBILDUNG 5
ULXP4
ABBILDUNG 6
6
ULXS4
