Inbetriebnahme
Gehen Sie Schrittweise vor:
Netz einschalten
ƒ
Statusanzeige beobachten
ƒ
–
Nach kurzer Initialisierungszeit muss die Anzeige grün blinken.
Anforderungen der Sicherheitsfunktion deaktivieren
ƒ
Reglerfreigabe setzen
ƒ
–
Der Motor muss nach der eingestellten Anlaufzeit mit der eingestellten
Geschwindigkeit drehen.
Erste Prüfung des erwartungsgemäßen Verhaltens:
ƒ
–
Drehrichtung?
–
Anlaufzeit?
–
Geschwindigkeit?
–
Geschwindigkeitsregelung?
Prüfung optionaler Steuerungsfunktionen:
ƒ
–
Funktioniert die analoge Sollwertvorgabe?
–
Funktionieren digitale Steuersignale, z. B. Endschalter?
–
Funktioniert die angeschlossene Motorhaltebremse?
–
Funktioniert die Drehrichtungsumschaltung
–
Funktioniert die Anforderung der Sicherheitsfunktion?
–
Funktionieren Steuersignale über Feldbus?
Antrieb abschalten
ƒ
–
Geschwindigkeit reduzieren
–
Reglerfreigabe sperren
–
Netz ausschalten

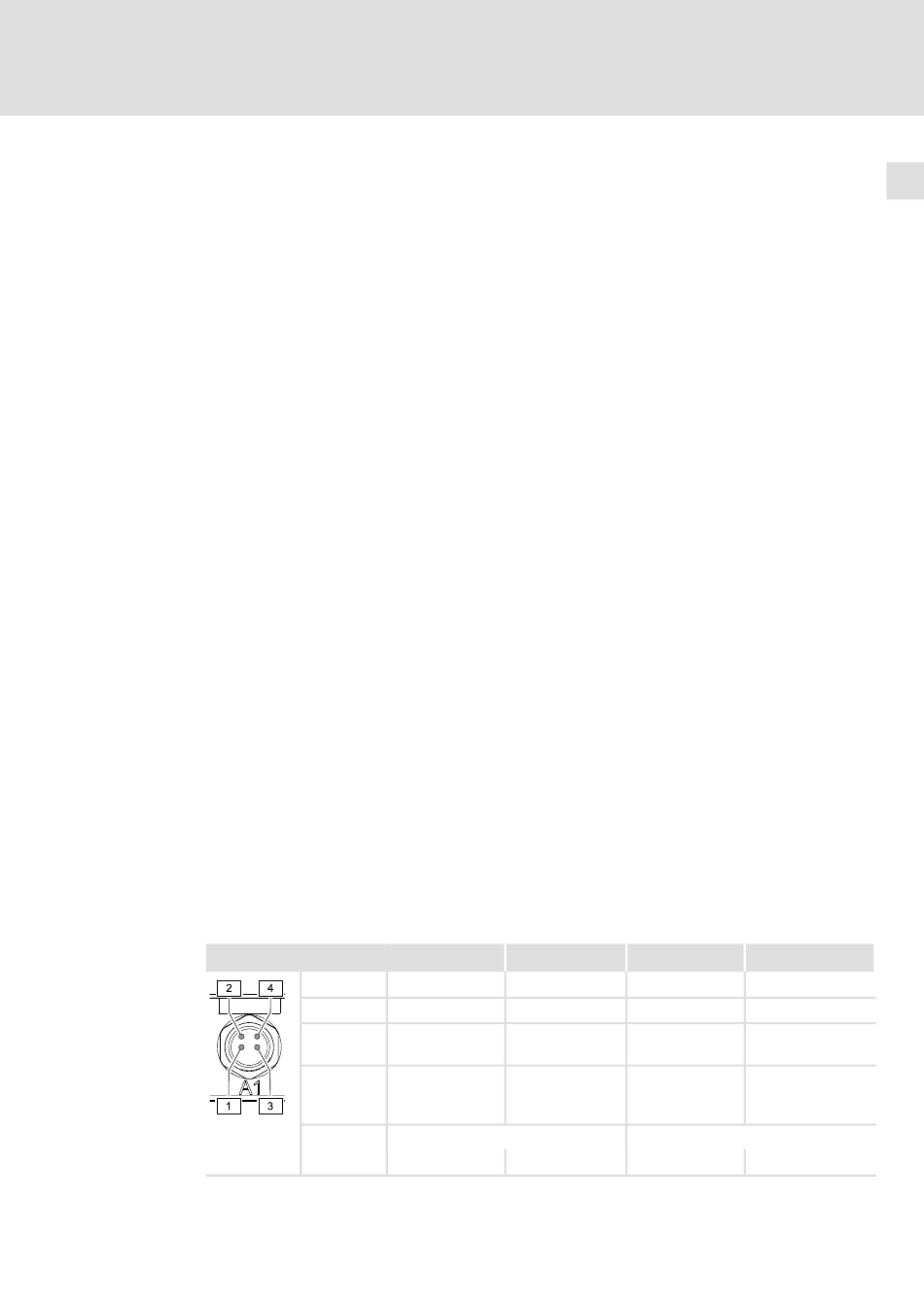

Abhängig vom Bussystem der Communication Unit werden Zustände mit einer
LED−Anzeige signalisiert. Ausführliche Informationen enthält das Kommunikati-
onshandbuch zum verwendeten Bussystem.
LED
E84DG056_b
EDK84DGDVBxxx4 DE/EN/FR/ES/IT 6.1
1 (green)
PROFIBUS BUS STATE
AS−i SLAVE 1 READY
EtherCAT RUN
PROFINET BUS READY
EtherNet/ MODULE STATE
IP
l
Inbetriebnahme
2 (green) 3 (red)
MODULE STATE BUS ERROR
SLAVE 2 READY SLAVE 1 ERROR
LINK/ACTIVITY ERROR
LINK/ BUS ERROR
ACTIVITY 1
(yellow)
(red) (green)
7
4 (red)
MODULE ERROR
SLAVE 2 ERROR
LINK/ACTIVITY
(green)
LINK/ACTIVITY 2
(yellow)
NETWORK STATE
