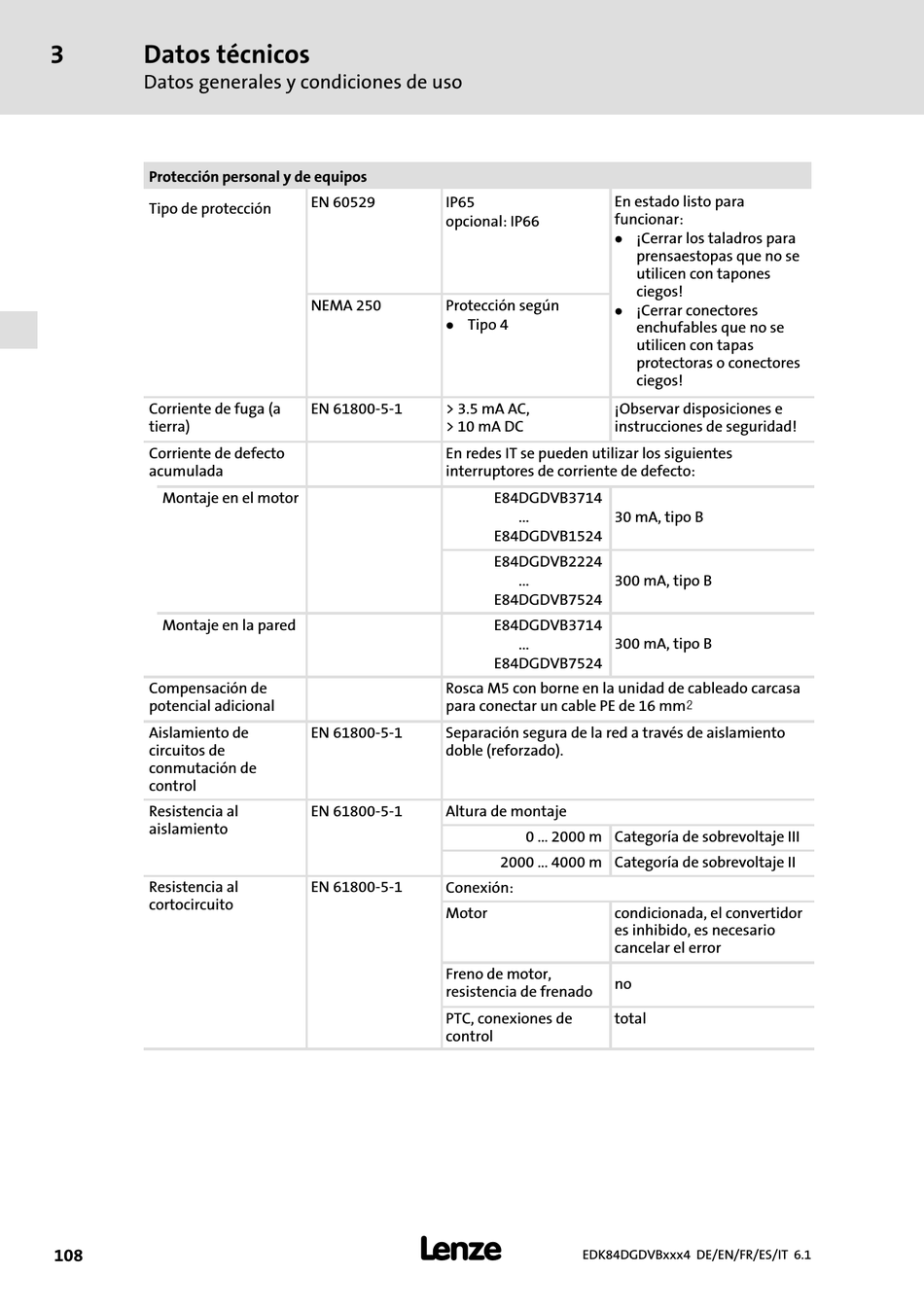

3 Datos técnicos
Datos generales y condiciones de uso
Protección personal y de equipos
Tipo de protección
Corriente de fuga (a
tierra)
Corriente de defecto
acumulada
Montaje en el motor
Montaje en la pared
Compensación de
potencial adicional
Aislamiento de
circuitos de
conmutación de
control
Resistencia al
aislamiento
Resistencia al
cortocircuito
108
EN 60529 IP65
opcional: IP66
NEMA 250 Protección según
Tipo 4
l
EN 61800−5−1 > 3.5 mA AC,
> 10 mA DC
En redes IT se pueden utilizar los siguientes
interruptores de corriente de defecto:
Rosca M5 con borne en la unidad de cableado carcasa
para conectar un cable PE de 16 mm@
EN 61800−5−1 Separación segura de la red a través de aislamiento
doble (reforzado).
EN 61800−5−1 Altura de montaje
EN 61800−5−1 Conexión:
Motor
Freno de motor,
resistencia de frenado
PTC, conexiones de
control
l
En estado listo para
funcionar:
l ¡Cerrar los taladros para
prensaestopas que no se
utilicen con tapones
ciegos!
¡Cerrar conectores
l
enchufables que no se
utilicen con tapas
protectoras o conectores
ciegos!
¡Observar disposiciones e
instrucciones de seguridad!
E84DGDVB3714
... 30 mA, tipo B
E84DGDVB1524
E84DGDVB2224
300 mA, tipo B
...
E84DGDVB7524
E84DGDVB3714
... 300 mA, tipo B
E84DGDVB7524
0 ... 2000 m Categoría de sobrevoltaje III
2000 ... 4000 m Categoría de sobrevoltaje II
condicionada, el convertidor
es inhibido, es necesario
cancelar el error
no
total
