Einstellelemente 4 ... 7.5 kW

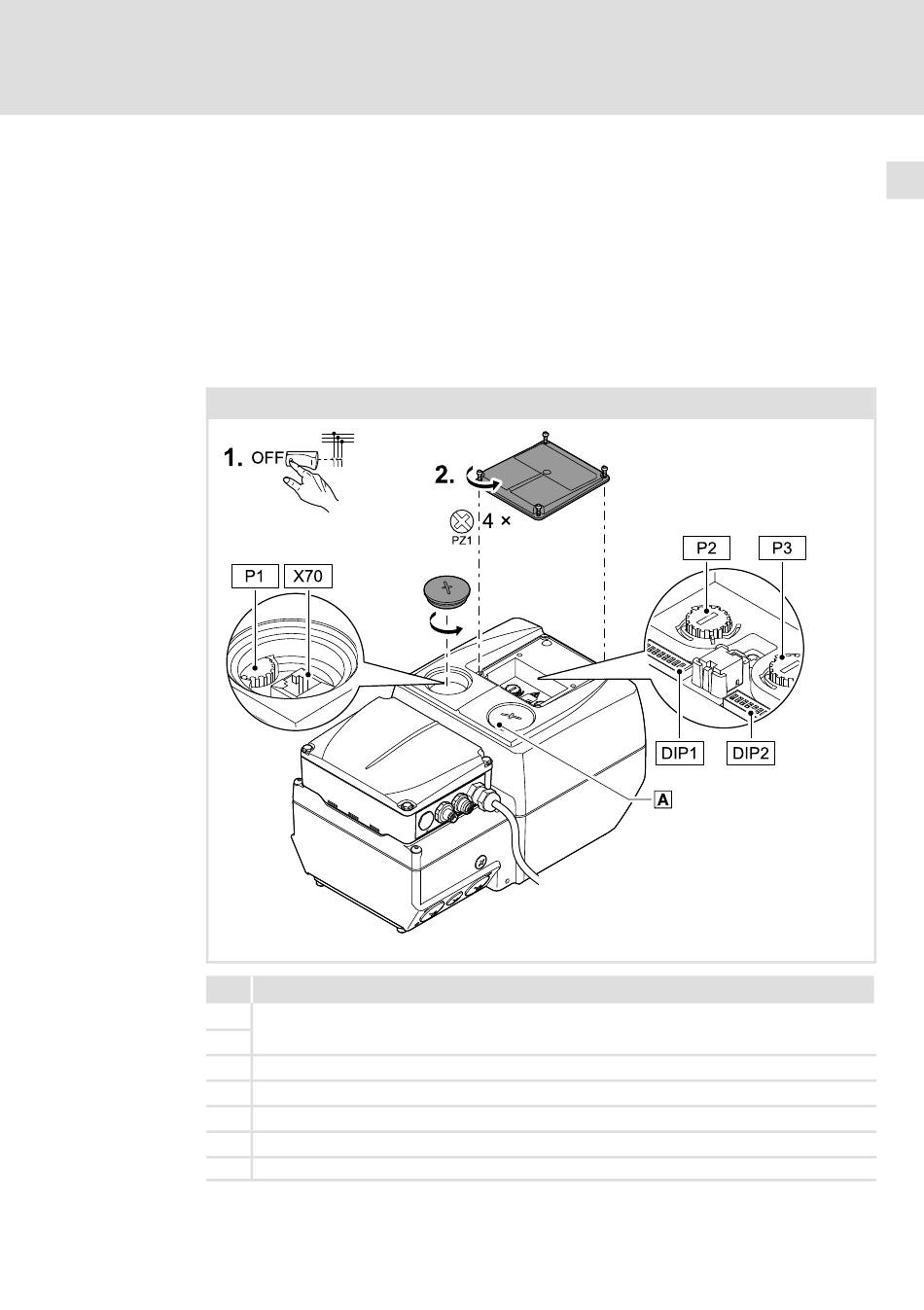

Auf der Oberseite der Drive Unit finden Sie die Einstellelemente.
Spannungsfreiheit sicherstellen und gegen Wiedereinschalten sichern.
ƒ
Kleinen Deckel auf der Oberseite abnehmen.
ƒ
Vorgenommene Einstellungen durch DIP1, DIP2, P2, P3 und P1 müssen mit
DIP1/1 aktiviert werden. Die Einstellungen werden bei jedem Netzeinschalten
erneut übernommen. Zwischenzeitliche Änderungen an Parametern können
dadurch überschrieben werden.
4 ... 7.5 kW
Bezeichnung
DIP1
Schalter zur Schnellinbetriebnahme−Grundeinstellungen
DIP2
P1 Einstellung "Top Cover: Speed ... %"
P2 Einstellung "Speed ... %", (Drehzahl)
P3 Einstellung "Ramp ... s", (Auf− / Ablaufzeit)
X70 Anschluss für USB−Diagnoseadapter E94AZCUS oder Handterminal
0
LED−Statusanzeige
