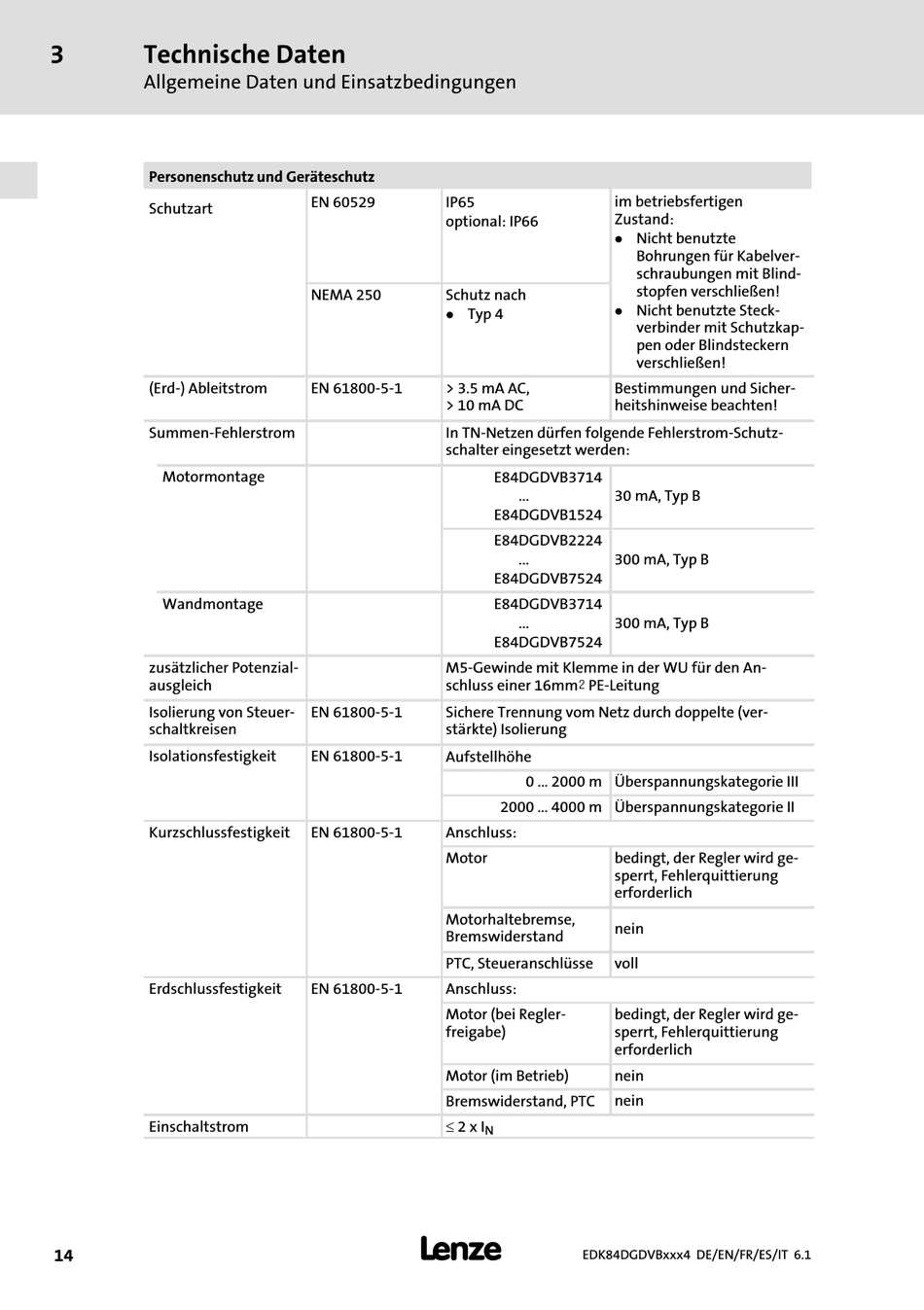

Lenze L-force Serie Montageanleitung Seite 14

3 Technische Daten
Allgemeine Daten und Einsatzbedingungen
Personenschutz und Geräteschutz
Schutzart
(Erd−) Ableitstrom
Summen−Fehlerstrom
Motormontage
Wandmontage
zusätzlicher Potenzial-
ausgleich
Isolierung von Steuer-
schaltkreisen
Isolationsfestigkeit
Kurzschlussfestigkeit
Erdschlussfestigkeit
Einschaltstrom
14
EN 60529 IP65
optional: IP66
NEMA 250 Schutz nach
Typ 4
l
EN 61800−5−1 > 3.5 mA AC,
> 10 mA DC
In TN−Netzen dürfen folgende Fehlerstrom−Schutz-
schalter eingesetzt werden:
M5−Gewinde mit Klemme in der WU für den An-
schluss einer 16mm@ PE−Leitung
EN 61800−5−1 Sichere Trennung vom Netz durch doppelte (ver-
stärkte) Isolierung
EN 61800−5−1 Aufstellhöhe
EN 61800−5−1
Anschluss:
Motor
Motorhaltebremse,
Bremswiderstand
PTC, Steueranschlüsse
EN 61800−5−1 Anschluss:
Motor (bei Regler-
freigabe)
Motor (im Betrieb)
Bremswiderstand, PTC
£ 2 x I
N
l
im betriebsfertigen
Zustand:
l Nicht benutzte
Bohrungen für Kabelver-
schraubungen mit Blind-
stopfen verschließen!
Nicht benutzte Steck-
l
verbinder mit Schutzkap-
pen oder Blindsteckern
verschließen!
Bestimmungen und Sicher-
heitshinweise beachten!
E84DGDVB3714
30 mA, Typ B
...
E84DGDVB1524
E84DGDVB2224
... 300 mA, Typ B
E84DGDVB7524
E84DGDVB3714
... 300 mA, Typ B
E84DGDVB7524
0 ... 2000 m Überspannungskategorie III
2000 ... 4000 m Überspannungskategorie II
bedingt, der Regler wird ge-
sperrt, Fehlerquittierung
erforderlich
nein
voll
bedingt, der Regler wird ge-
sperrt, Fehlerquittierung
erforderlich
nein
nein
EDK84DGDVBxxx4 DE/EN/FR/ES/IT 6.1
