REVELL Control AVOCET Bedienungsanleitung Seite 50

HeLicóPtero:
Estabilizador
Projector orientável
teLecoMANDo:
Emissor de
infravermelhos
LED do estado
de carga e LED
„POWER ON"
Interruptor para
Power ON/OFF
e carregar
Regulador
de empuxo
(para cima
& para baixo)
1. Desapertar o
parafuso da
cobertura da
cavidade das
pilhas e
deslizá-la
para baixo.
Atenção: antes de ser carregada e depois de cada voo, a pilha deve arrefecer 10 a 15 minutos. Caso contrário, ela pode danificar-se.
O processo de carga deve ser controlado permanentemente.
1. Desligue o helicóptero e o telecomando.
2. Puxe o cabo de carregamento para fora da
cavidade que se encontra na parte inferior do
telecomando (fig. 1).
3. Ligue a ficha do cabo de carregamento com
cuidado à tomada do helicóptero (fig. 2).
A ficha deve poder entrar facilmente na
tomada – NÃO APLIQUE FORÇA. Se a ficha
não for inserida correctamente na tomada,
o helicóptero pode danificar-se e em certas
circunstâncias pode até correr-se perigo
de lesões.
4. Coloque o interruptor Power do telecomando
em „ON" (carregar) (fig. 3).
5. Agora, o LED do estado de carga acende-se em
verde e assinala o processo de carga (fig. 4).
6. O processo de carga está terminado logo que
o LED se acenda em vermelho.
7. Depois do carregamento, coloque o interruptor
de energia (Power) em „OFF" e desligue o
cabo de carregar do helicóptero.
50

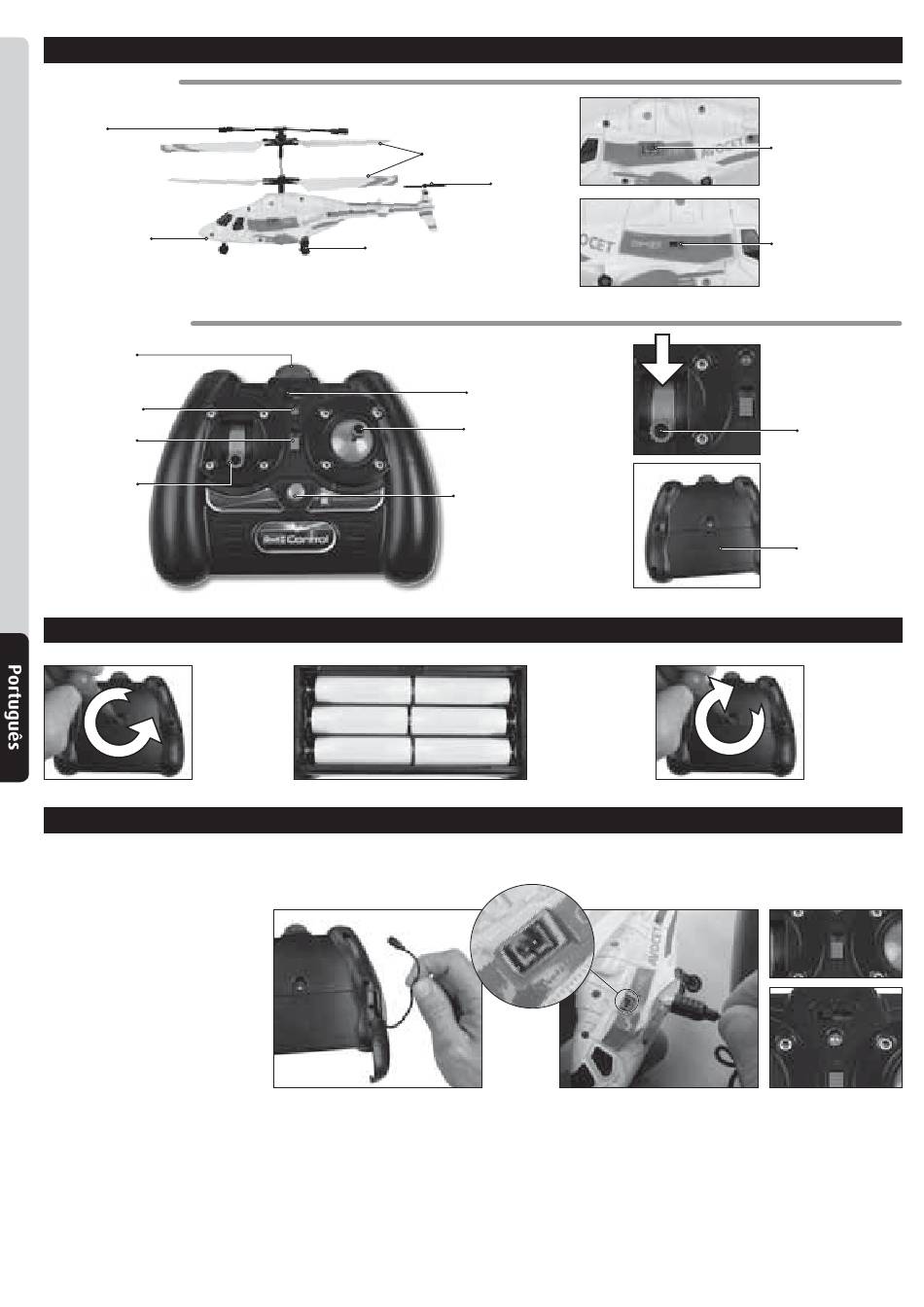

Helicóptero e telecomando
Pás opostas
do rotor
Trem de aterragem
Modo de colocar as pilhas
Modo de carregar a pilha do helicóptero
fig. 1
Depois de um período de carregamento de aprox. 30 minutos,
o helicóptero pode voar aprox. 8 minutos.
Rotor da cauda
Selector de banda (A, B, C)
Voar para a frente/para trás
Voar para a esquerda/para a direita
Regulador para
compensação ao virar
para a direita/para a
esquerda
2. Colocar 6 x pilhas AA
de 1,5 V e prestar
atenção à posição
correcta dos pólos
indicada na cavidade
das pilhas.
Tomada de
carregamento
Interruptor ON/OFF
Posição de saída
Atenção: antes
de se ligar o
telecomando, este
regulador tem que
apontar para baixo.
Cobertura da
cavidade das
pilhas
3. Deslizar a
cobertura
da cavidade
das pilhas
novamente
para cima e
aparafusá-la.
fig. 3
fig. 2
fig. 4
