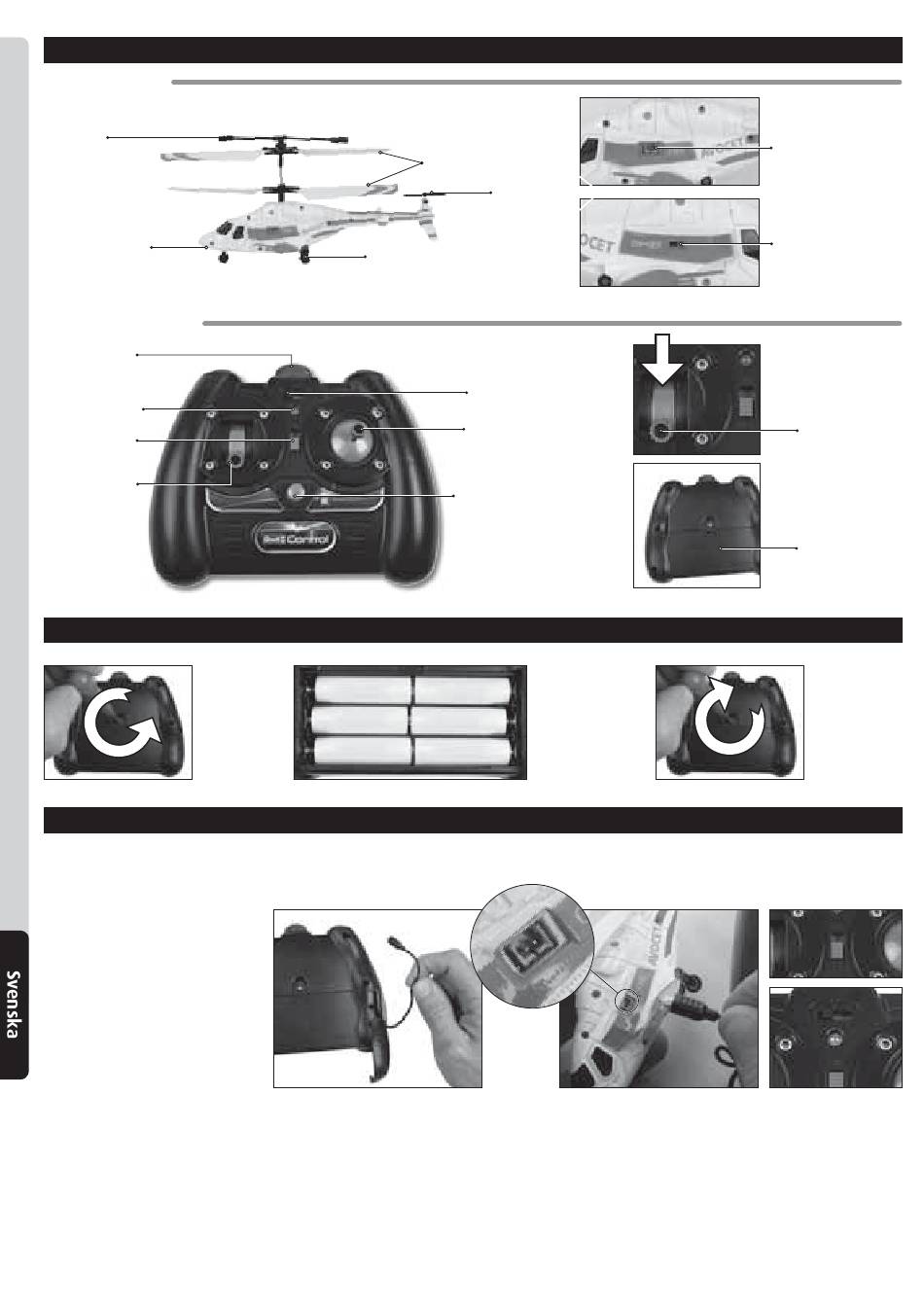

HeLikoPter:
Stabilisator
Sökstrålkastare
FjärrStyrNiNg:
Infrarödsändare
Laddningsstatus-LED
och LED „POWER ON"
Strömbrytare för
Power ON/OFF och
laddning
Drivkraftsreglage
(Upp & Ned)
1. Lossa skruven
för batterifackets
lock och skjut
locket nedåt.
obs: Före uppladdningen och efter varje flygning måste batteriet svalna i 10 till 15 minuter. I annat fall kan batteriet ta skada. Laddningen måste ständigt övervakas.
1. Stäng av helikoptern och fjärrstyrningen.
2. Dra ut laddningskabeln ur facket på
fjärrstyrningens undersida (bild 1).
3. Stick försiktigt in laddningskabelns kontakt i
helikopterns laddningsuttag (bild 2). Kontakten
måste kunna stickas in lätt i laddningsuttaget
– ANVÄND INTE VÅLD. Om kontakten inte
sticks in på rätt sätt i laddningsuttaget, kan
helikoptern ta skada och eventuellt olycksrisk
föreligga
4. Ställ Power-knappen på fjärrstyrningen på "ON"
(laddning) (bild 3).
5. Laddningsstatus-LED:n lyser nu grönt och
indikerar laddningsprocessen (bild 4).
6. När lysdioden lyser rött är laddningsprocessen
avslutad.
7. Ställ strömbrytaren på "OFF" efter laddningen
och koppla åter bort laddningskabeln från
helikoptern.
26
Helikopter och fjärrstyrning
Motroterande
rotorblad
Underrede
insättning av batterier
uppladdning av helikoptern
bild 1
efter en laddningstid på ca 30 minuter kan
helikoptern flyga i ca 8 minuter.
Stjärtrotor
Bandväljare (A, B, C)
Flygning framåt/bakåt
Flygning åt vänster/höger
Trimreglage för vridning åt
höger resp. vänster
2. Lägg in 6 x 1,5 V AA-
batterier och ta hänsyn
till polaritetsuppgifter-
na i batterifacket.
Laddningsuttag
ON/OFF-strömbrytare
Utgångsposition
obs: Detta reglage
måste alltid peka
nedåt innan fjärrsty-
rningen kopplas på.
Batterifackets lock
3. Skjut åter upp
batterifackets
lock och skruva
fast det.
bild 3
bild 2
bild 4
