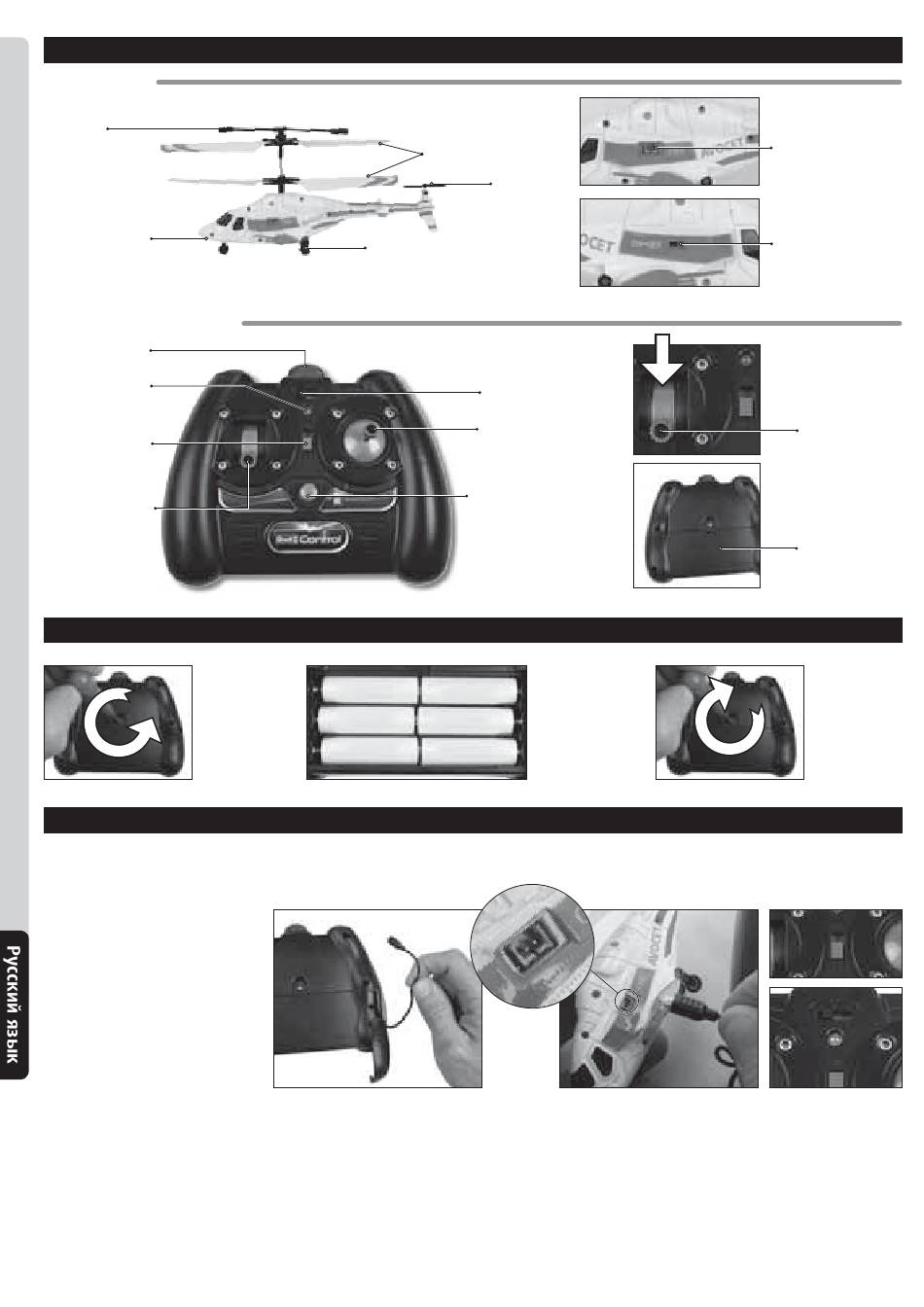

Пульт Управления - REVELL Control AVOCET Bedienungsanleitung

ВерТОлеТ:
Стабилизатор
Габаритный фонарь
ПульТ уПраВленИя:
Инфракрасный
передатчик
Светодиод контроля
зарядки и светодиодный
индикатор включения
„POWER ON"
Переключатель
включения ON/OFF
и зарядки
Регулятор движения
(вверх и вниз)
1. Ослабьте винт
Внимание: перед зарядкой и после каждого полета аккумулятор должен остывать от 10 до 15 минут. В противном случае батарея вертолета может выйти из строя. Необходимо
постоянно контролировать процесс зарядки.
1. Выключите вертолет и пульт управления.
2. Вытяните зарядный кабель из отсека
с нижней стороны пульта управления (рис. 1).
3. Осторожно вставьте штекер зарядного кабеля
в зарядное гнездо вертолета (рис. 2). Штекер
должен легко вставляться в зарядное гнездо
– НЕ ПРИМЕНЯЙТЕ СИЛУ. Если штекер вставлен
в зарядное гнездо неправильно, то вертолет
может повредиться, а при определенных
обстоятельствах возникнет опасность
травмирования.
4. Переведите переключатель питания на
пульте управления в положение „ON"
(зарядка) (рис. 3).
5. Светодиод контроля зарядки загорается
зеленым цветом и отображает процесс
зарядки (рис. 4).
6. Как только загорится красный светодиод,
процесс зарядки окончен.
7. По окончании зарядки установите
выключатель в положение "OFF" и
отсоедините зарядный кабель от вертолета.
58
Вертолет и пульт управления:
Шасси
крышки
аккумуляторного
отсека и сдвиньте
крышку вниз.
Зарядка вентилятора
Через 30 минут зарядки вертолет способен
летать прибл. в течение 8 минут.
Вращающиеся
в разные
стороны лопасти
Задний винт
Селектор каналов (A, B, C)
Регулятор движения
вперед/назад Полет
влево/вправо
Регулятор балансировки для
поворота вправо/влево
установка батарей
2. Вставьте 6 батарей
АА на 1,5 В, соблюдая
полярность,
указанную в отсеке
для батарей.
илл. 1
Гнездо для
зарядки
Выключатель
Исходное положение
Внимание: перед
включением пульта
управления этот
регулятор должен
указывать вниз.
Крышка
аккумуляторного
отсека
3. Снова продвиньте
крышку
аккумуляторного
отсека вверх и
привинтите ее.
илл. 3
илл. 2
илл. 4
