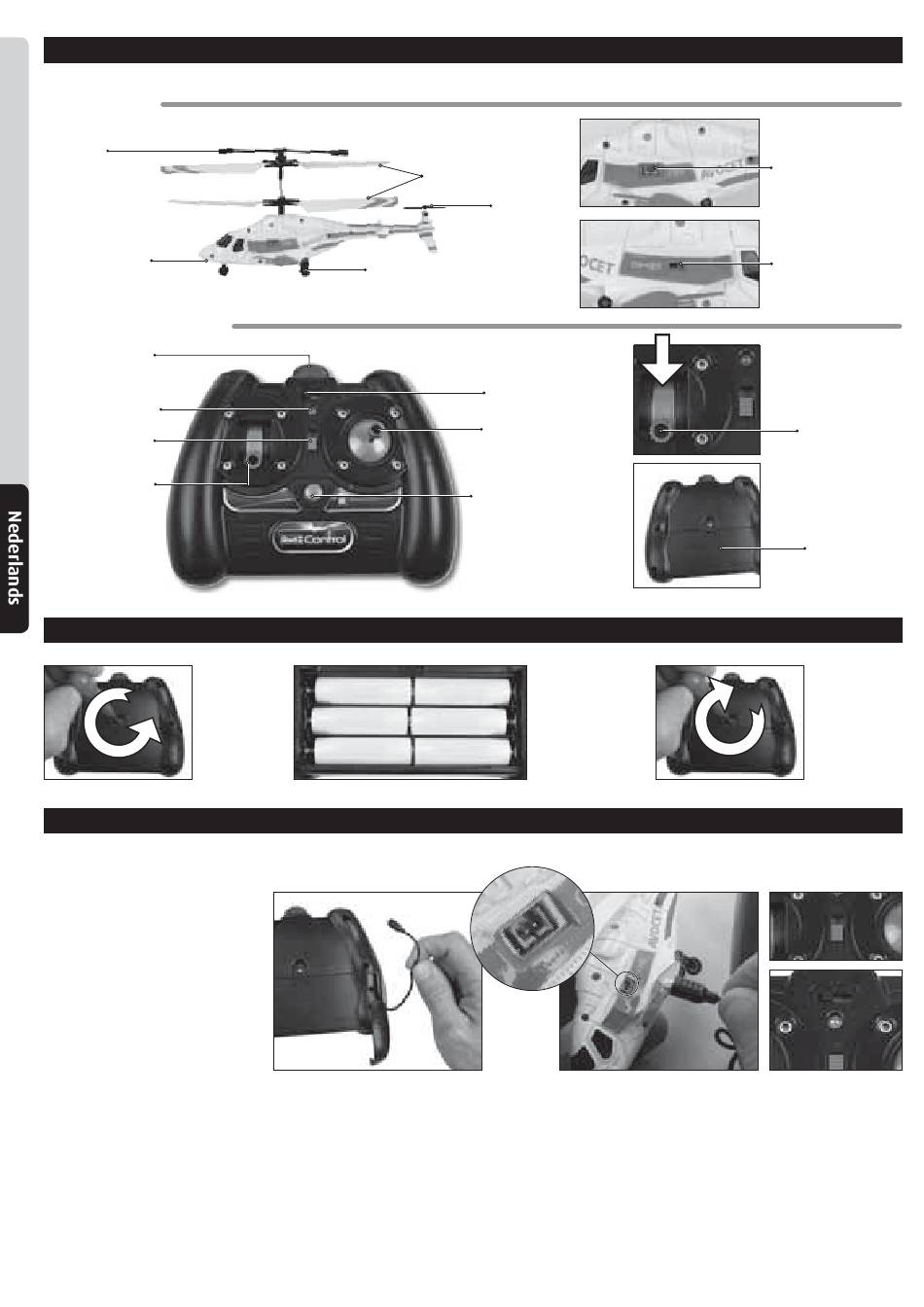

Batterijen Plaatsen - REVELL Control AVOCET Bedienungsanleitung

HeLikoPter
Stabilisator
Positielamp
AFStANDSBeSturiNg
Infraroodzender
Laadstatus-LED en
LED "POWER ON"
Schakelaar voor Power
ON/OFF en laden
Stuwkrachtregelaar
omhoog & omlaag
1. Schroef van de
batterijvak
afdekking
losschroeven en
afdekking naar
onder schuiven.
Let op: Voor het laden en na iedere vlucht moet de accu 10 tot 15 minuten afkoelen. Anders kan de vliegbatterij worden beschadigd. Het laadproces moet continu worden geobserveerd.
1. De helikopter en de afstandsbediening
uitschakelen.
2. De laadkabel uit het vak aan de onderkant van
de afstandsbesturing trekken (afb. 1).
3. De stekker van de laadkabel voorzichtig in de
laadbus van de helikopter steken (afb. 2). De
stekker moet makkelijk in de laadbus kunnen
worden gestoken - GEEN GEWELD GEBRUIKEN.
Als de stekker niet correct in de laadbus wordt
gestopt, kan de helikopter worden beschadigd
en onder omstandigheden kan er gevaar voor
letsels bestaan.
4. De Power-schakelaar aan de afstandsbesturing
op "ON" (laden) zetten (afb. 3).
5. De status-LED van de lading licht nu groen op en
toont het laadproces aan (afb. 4).
6. Het laadproces is beëindigd, van zodra de LED
rood oplicht.
7. Na de lading de Power-schakelaar op "OFF"
zetten en de laadkabel weer van de helikopter
afkoppelen.
14
Helikopter en afstandsbediening
In tegengestelde
richting draaiende
rotorbladen
Lanfingsgestel

Batterijen plaatsen

De vliegbatterij van de Air Patrol opladen
Na een laadtijd van ca. 30 minuten kan de
helikopter ca. 8 minuten lang vliegen.
Staartrotor
Bandselector (A, B, C)
Vooruit/achteruit vliegen
Naar links/rechts vliegen
Trimregelaar voor
rechts-linkse draaiing
2. Leg 6 AA-batterijen in
het vak met de polen
[+] en [-] in de
aangegeven richting.
Afb. 1
Laadbus
ON/OFF-schakelaar
Uitgangspositie
Let op: Voor het
inschakelen van de
afstandsbesturing
moet deze regelaar
naar onder wijzen.
Batterijvak
afdekking
3. De afdekking van
het batterijvak
weer naar boven
schuiven en
vastschroeven.
Afb. 3
Afb. 2
Afb. 4
