HeLicóPtero:
Estabilizador
Luces de posición
coNtroL reMoto:
Infrarot-Sender
LED de estado de carga
y LED „POWER ON"
Interruptor para Power
ON/OFF y carga
egulador de empuje
(ascenso y descenso)
1. Soltar el tornillo
de la cubierta del
compartimiento
de batería y
deslizar la
cubierta hacia
abajo.
Atención: antes de la carga y tras cada vuelo, el acumulador debe enfriarse de 10 a 15 minutos. En caso contrario se puede dañar la batería de vuelo. El procedimiento de carga debe estar
permanentemente supervisado.
1. Desconectar el helicóptero y el control remoto.
2. Extraer el cable de carga del compartimiento en
el lado inferior del control remoto (Fig. 1).
3. Enchufar el conector del cable de carga
cuidadosamente en la hembrilla de carga del
helicóptero (Fig. 2). El conector debe permitir ser
enchufado suavemente en la hembrilla de carga
– NO EMPLEAR VIOLENCIA. Si el conector no se
enchufa correctamente en la hembrilla de carga,
el helicóptero puede ser dañado y bajo ciertas
circunstancias existir riesgo de lesiones.
4. Colocar el interruptor Power en el control remoto
en "ON" (cargar) (Fig. 3).
5. El LED de estado de carga ahora brilla verde e
indica el procedimiento de carga (Fig. 4).
6. El procedimiento de carga estará concluido, en el
momento que se encienda el LED rojo.
7. Tras el procedimiento de carga conmutar el
interruptor de alimentación a „OFF" y desconectar
nuevamente el cable de carga del helicóptero.
18

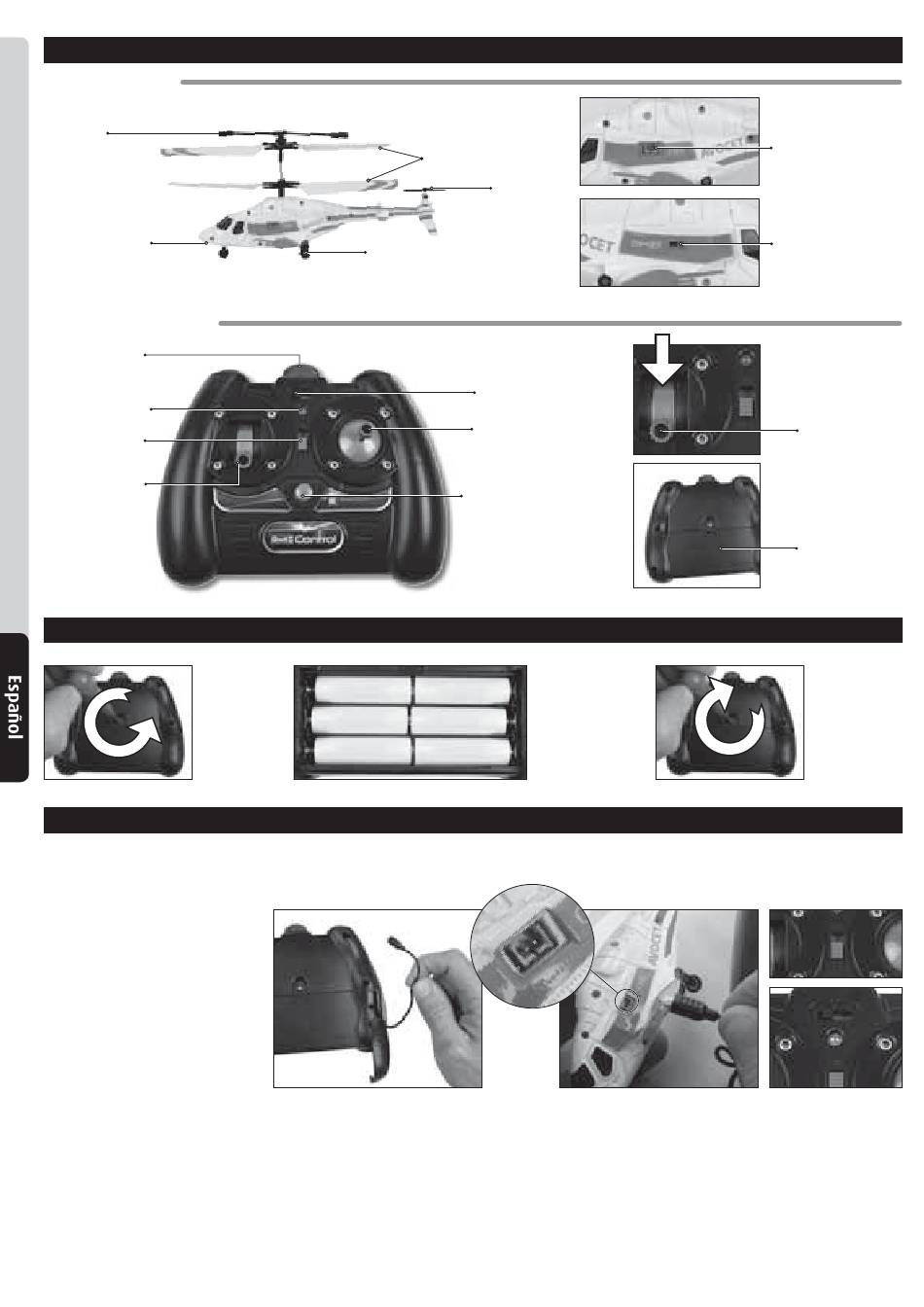

Helicóptero y control remoto
Palas del rotor de
marcha opuesta
Tren de aterrizaje
Colocar las pilas
Carga del helicóptero
Fig. 1
tras un tiempo de carga de aprox. 30 minutos
el helicóptero puede volar durante aprox. 8
minutos.
Rotor trasero
Selector de banda (A, B, C)
Vuelo avante/retroceso
volar a izquierda/derecha
Regulador de compensación
para giro derecha-izquierda
2. Colocar 6 pilas 1,5 V AA
y observar las indicacio-
nes de polaridad, como
se indica en el compar-
timiento de pilas.
Hembrilla de carga
Interruptor ON/OFF
Posición de partida
Atención: antes
de la conexión del
control remoto este
regulador debe
señalar hacia abajo.
Cubierta del
compartimiento
de batería
3. Deslizar nueva-
mente la cubierta
del compartimien-
to de batería
hacia arriba y
atornillarla.
Fig. 3
Fig. 2
Fig. 4
