Bauanleitung Roboterbausatz Nibo
2.5 Bestückung der Platine
In diesem Abschnitt wird die Bestückung der Platine mit den elektronischen
Bauteilen beschrieben. Die Reihenfolge der Bestückung richtet sich nach der
Höhe der Bauteile, damit alle Lötstellen gut zugänglich sind. Die folgenden
Unterabschnitte sind nach diesem Kriterium sortiert.

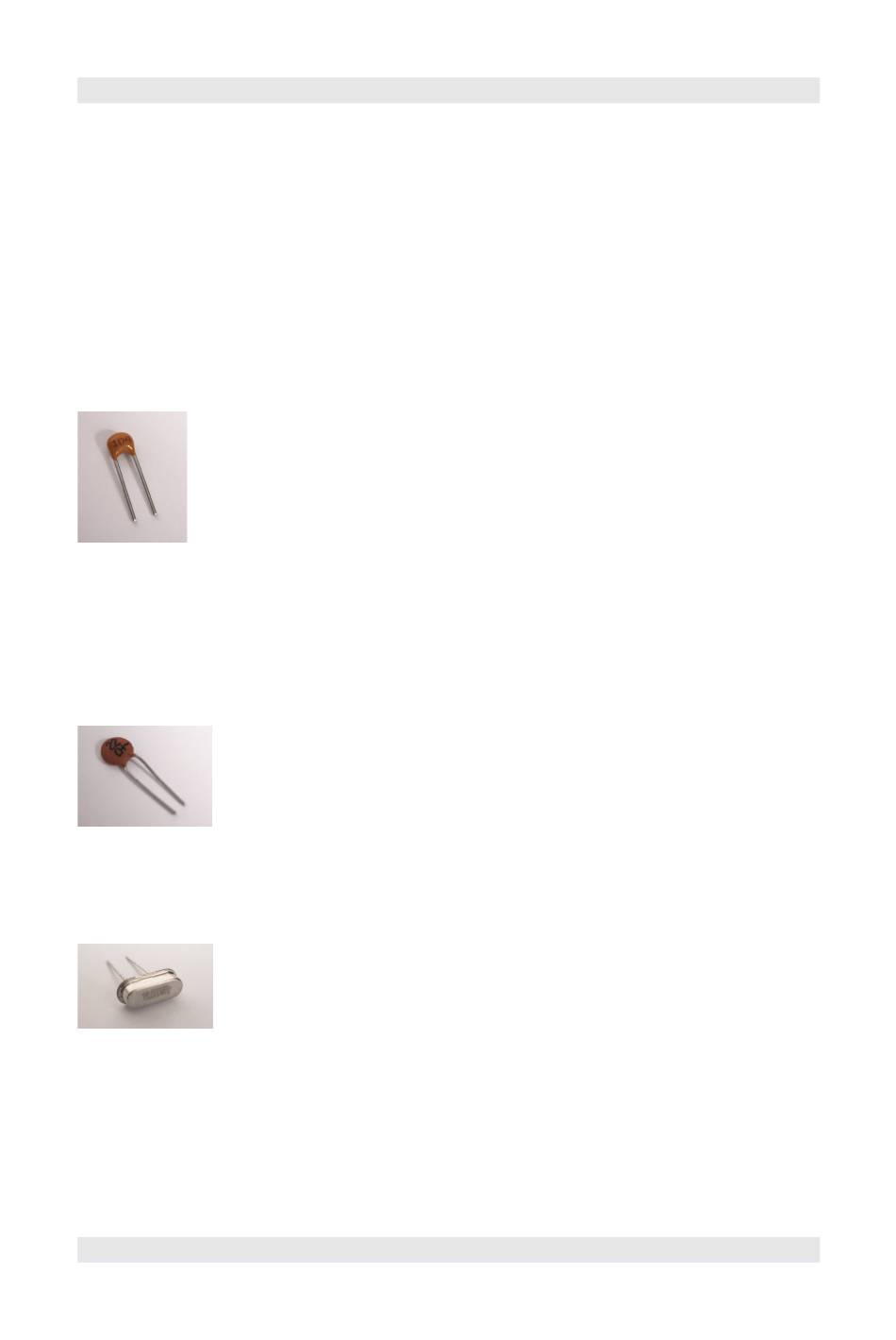

2.5.1 Keramik-Vielschicht-Kondensatoren
Die Platine wird mit insgesamt zehn Keramik-Vielschicht-
Kondensatoren bestückt. Dabei haben die Kondensatoren C7
und C10 einen Wert von 220 nF (Aufdruck: 224), die Übrigen
Kondensatoren (C3, C4, C8, C11, C12, C13, C14 und C15)
haben einen Wert von 100 nF (Aufdruck: 104). Es muss beim
Einbau keine Polarität beachtet werden.
Info: Der Aufdruck 104 bedeutet 10*10^4 pF, oder allgemein: Der Aufdruck xyz
steht für eine Kapazität von xy*10^z pF.
2.5.2 Scheibenkondensatoren
Die beiden Scheibenkondensatoren C1 und C2 haben eine
Kapazität von 22 pF (Aufdruck: 22), auf eine Polarität muss
nicht geachtet werden.
2.5.3 Quarz
Der Quarz Q1 hat einen Frequenz von 16,000MHz. Das
Gehäuse sollte nach dem Einbau keinen Kontakt zur Platine
haben (optimal: 1mm Abstand zur Platine). Eine Polarität
muss beim Einbau nicht beachtet werden.
http://nibo.nicai-systems.de
28.07.2007
16
