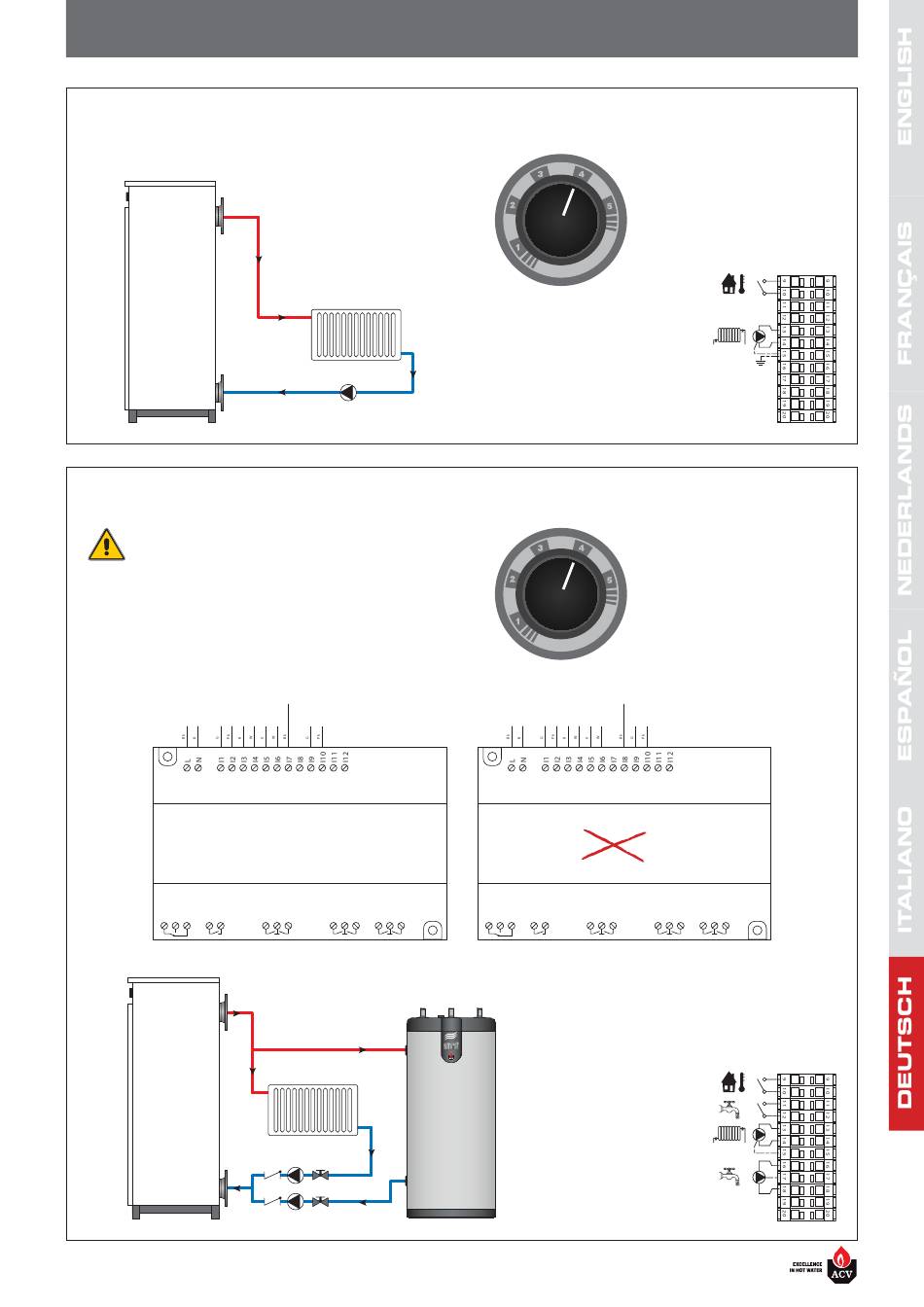

HEIZUNGSANSCHLUSS

HEIZUNGSANSCHLUSS + BRAUCHWASSER (2 Zirkulationspumpen)
Der Regler ist ab Werk auf Priorität des
Brauchwasserkreislaufs programmiert.
Um die Priorität des Brauchwasserkreislaufs auszuschalten,
lösen Sie den schwarzen Draht im elektronischen Regler von
I7 und schließen Sie ihn an I8 an.
Warnung: Dimensionieren Sie den Durchsatz im
Hydraulikkreis so, dass ein maximales ∆T von 10°C
gewährleistet ist.
I7 = Priorität Brauchwasserkreis
Q1 Q2
664Y3500 • C

INSTALLATION: HYDRAULIKANSCHLUSS

Q3 Q4 Q5 Q6 Q7 Q8
Einstellbare Temperatur
0 - 90°C
0 - 90°C
I8 = Priorität Brauchwasserkreis
Q1 Q2 Q3 Q4
DE • 9
1 = 25°C
2 = 40°C
3 = 55°C
4 = 70°C
5 = 85°C
I = 5A
max
1 = 25°C
2 = 40°C
3 = 55°C
4 = 70°C
5 = 85°C
Q5 Q6 Q7 Q8
