INSTALLATION: STROMVERSORGUNG

WARNUNG!!!
Dimensionieren Sie den Durchsatz im Hydraulikkreis so, dass ein
maximales ∆T von 10°C gewährleistet ist.

ALLGEMEINE SICHERHEITSBESTIMMUNGEN

• Der Kessel ist von einem Fachmann oder einem eingetragenen Unternehmen
zu installieren.
• Nach Durchführung der Installation muss der Installateur eine schriftliche
Erklärung abgeben, die besagt, dass die Installation fachmännisch
durchgeführt wurde, wie in der geltenden Gesetzgebung festgelegt.
• Stellen Sie sicher, dass die Verkabelung und die Stromversorgungs leitungen
gemäß den anwendbaren Bestimmungen von kompetenten Technikern
geplant und installiert wurden.

WICHTIG

• Die Stromzufuhr zum Kessel muss den IEC 364-Normen und anderen
Bestimmungen zu Installationsbedingungen entsprechen.
• Die standardmäßig vorgesehenen Sicherheitsvorrichtungen, die in den
Kessel integriert sind, schützen die inneren Teile des Kessels. Elektrische
Sicherheitsvorrichtungen, einschließlich Schalter, müssen in einer externen
Box installiert werden.
• Zum Schutz gegen Stromschläge ist es immer empfehlenswert, einen
differentiellen Ausschalter (Masseschutzschalter) im Stromkreis vor dem
Kessel zu installieren.
• Zum Schutz gegen Überhitzung ist es ratsam, einen externen
Sicherheitsausschalter zu installieren, der über den Sicherheitsthermostat
des Kessels gesteuert wird.
ELEKTRISCHE ANSCHLÜSSE

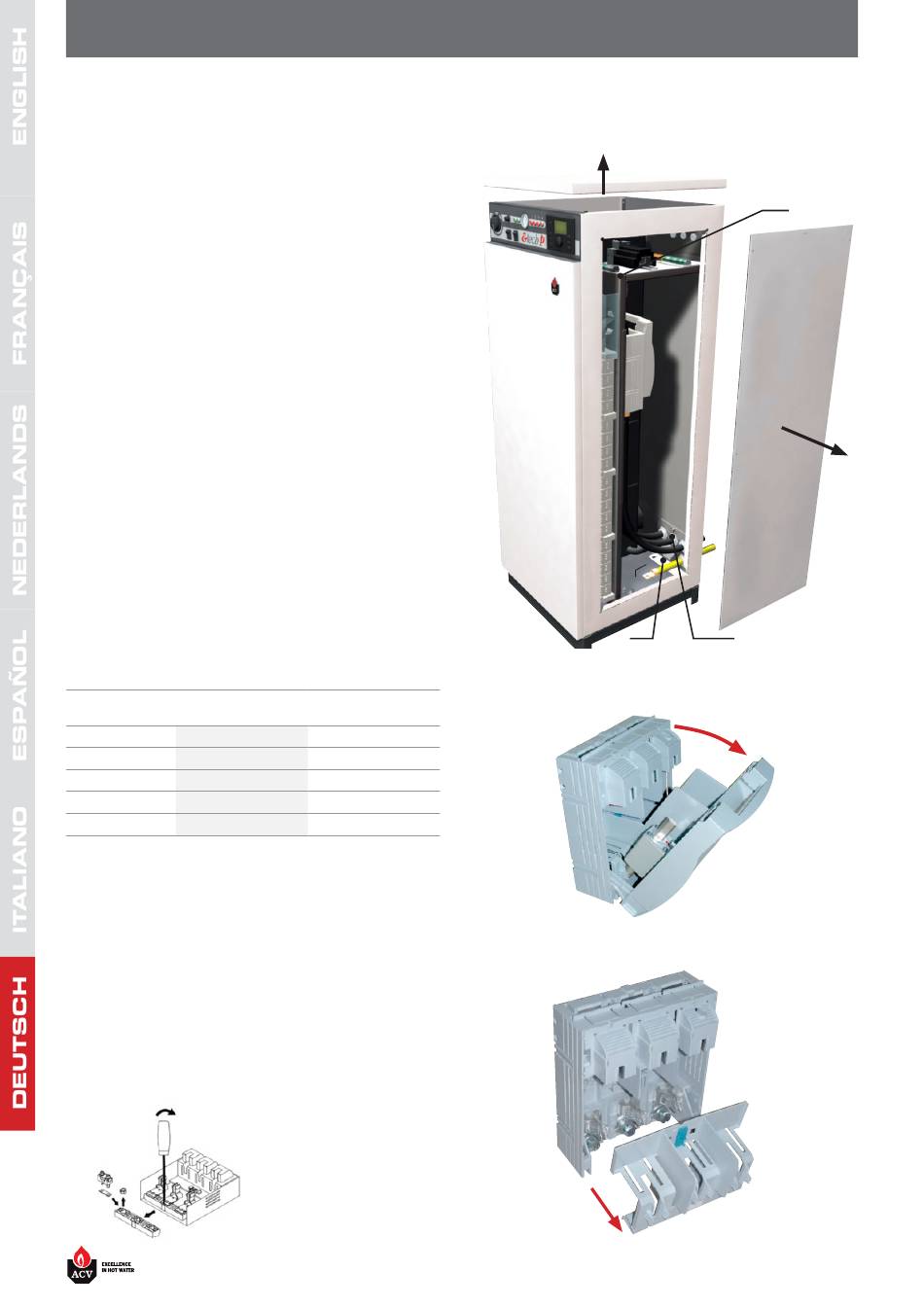

1. Entfernen Sie die Abdeckung auf der rechten Seite und die obere
Abdeckung.
2. Schließen Sie die Stromzufuhr an den Steuerkreis und das gesamte
Zubehör (Raumthermostat,...) an.
3. Führen Sie die Stromkabel durch die Kabeldurchführungen in der
rückwärtigen Abdeckung.
Standard-
Modelle
kabeldurchführung
E-Tech P / 57 1 x PG 36
E-Tech P / 115 1 x PG 48
E-Tech P / 144 1 x PG 48
E-Tech P / 201 4 x PG 29
E-Tech P / 259 4 x PG 29
(*) Optional hat der Installateur
Standardkabeldurchführungen zu entfernen und die optionalen
Kabeldurchführungen (nicht im Lieferumfang) vor Ort zu installieren.
4. Stellen Sie den Massesanschluss mit einem geschlossenen Kabelschuh
her.
5. Öffnen Sie den Stromanschlusskasten.
6. Entfernen Sie den unteren Schutz.
7. Schließen Sie die Stromleitungen mit geschlossenen Kabelschuhen an die
Hauptanschlüsse an.
(*) Ein Transformationskit wird mit dem Kessel geliefert, um die
Stromleitungen mit Anschlussklemmen anzuschließen (detaillierte
Anweisungen sind dem dem Kit beiliegenden Blatt zu entnehmen).
Optionale
Kabeldurchführung (*)
4 x PG 21
4 x PG 21
4 x PG 21
1 x PG 48
1 x PG 48
die Möglichkeit, die
Optionaler Anschluss
8. Installieren Sie den unteren Schutz wieder und schließen Sie den
Stromanschlusskasten.
